Инструкция по эксплуатации Страница: 8

RedTrace ONLINE Инструкция по эксплуатации онлайн [8/8] 328588

REDTRACE.RU 2011 ООО “ГЕОПРИБОР” ©

вкл/выкл

звукового сигнала

вкл/выкл

звукового сигнала

вкл/выкл

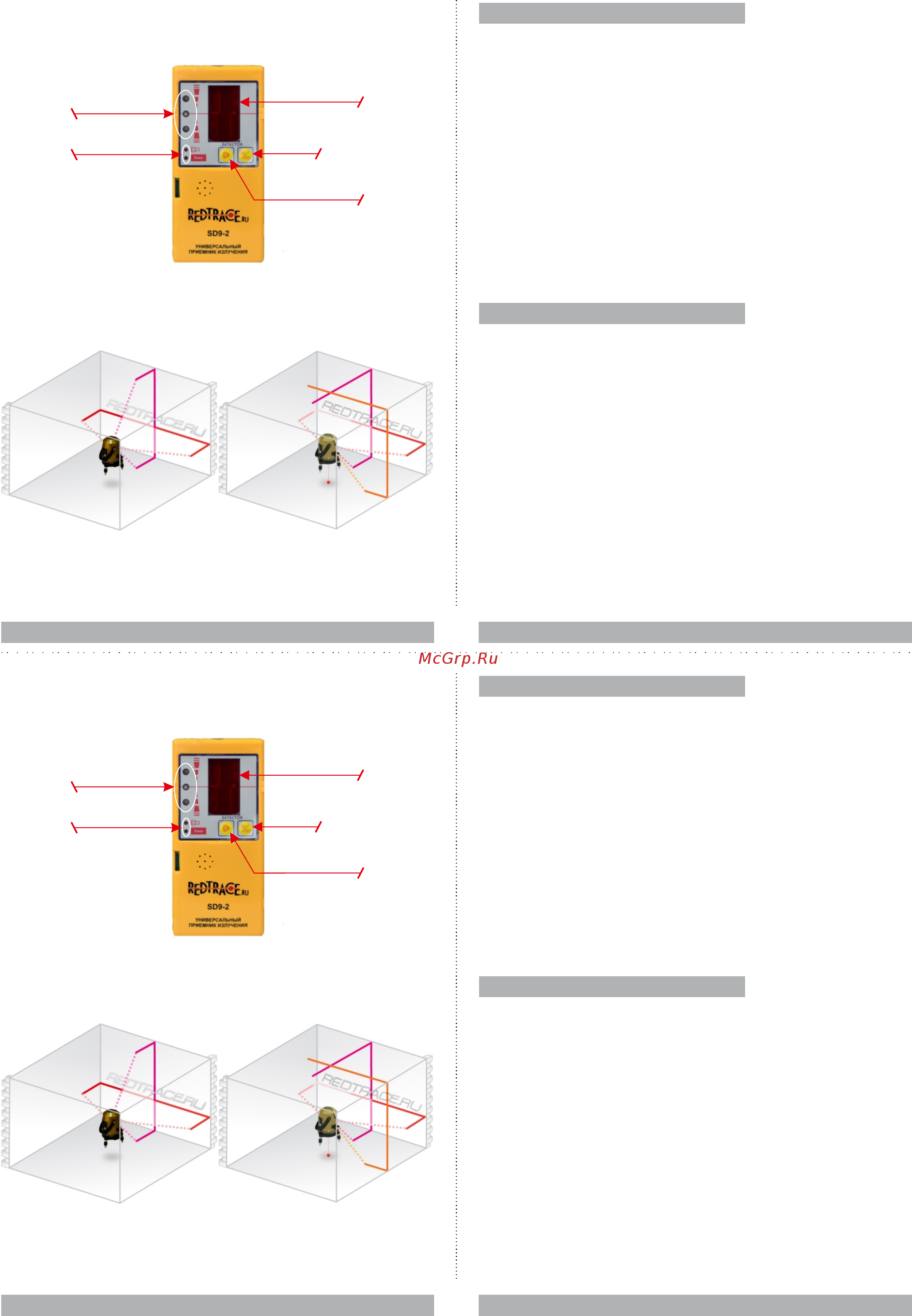

Детектор лазера

Индикаторы

питания и звука

Индикаторы

питания и звука

Регулирующие

диоды

Регулирующие

диоды

Детектор излучения

Схемы излучения

ONLINE

ONLINE 2

3. Использование прибора

4. Использование детектора

Установите прибор на ровную устойчивую поверхность. По круглому

уровню проконтролируйте положение прибора. Вращением ножек

миништатива добейтесь установки пузырька уровня в нуль-пункт.

Если прибор используется со специальным штативом, добейтесь того,

чтобы опорная площадка штатива имела минимальный наклон, затем

установите прибор. Поверните ручку ВКЛ/ВЫКЛ для включения

построителя. Включите необходимую для работы плоскость. Разверните

лазерный построитель в нужном направлении. Для точного наведения

вертикальной плоскости воспользуйтесь винтом наведения. Если в

процессе работы лазерные лучи начали мигать, значит положение

прибора сбилось. Дальнейшую работу можно продолжить после

повторной установки построителя по круглому уровню. После работы

обязательно поверните ручку ВКЛ/ВЫКЛ в левое крайнее положение - это

необходимо для того чтобы подвесной элемент был надежно

зафиксирован при дальнейшей переноске прибора.

Использование лазерного детектора позволяет увеличить дальность

производимых работ до 60 м., применять прибор для производства

наружных работ.

- Нажмите на приборе кнопку включения режима работы с детектором.

- Установите детектор на специальный кронштейн, кронштейн с детекто-

ром на нивелирную рейку.

- Включите детектор кнопкой ON/OFF.

- При необходимости включите звуковой сигнал.

- Для поиска задаваемой плоскости перемещайте кронштейн с детектором

по нивелирной рейке. Ориентируйтесь на показания светодиодов и звуко-

вой сигнал. Выставив детектор в задаваемой плоскости, снимите отсчет по

рейке напротив стрелки кронштейна. После работы нажмите ON/OFF для

выключения детектора.

3. Использование прибора

4. Использование детектора

Установите прибор на ровную устойчивую поверхность. По круглому

уровню проконтролируйте положение прибора. Вращением ножек

миништатива добейтесь установки пузырька уровня в нуль-пункт.

Если прибор используется со специальным штативом, добейтесь того,

чтобы опорная площадка штатива имела минимальный наклон, затем

установите прибор. Поверните ручку ВКЛ/ВЫКЛ для включения

построителя. Включите необходимую для работы плоскость. Разверните

лазерный построитель в нужном направлении. Для точного наведения

вертикальной плоскости воспользуйтесь винтом наведения. Если в

процессе работы лазерные лучи начали мигать, значит положение

прибора сбилось. Дальнейшую работу можно продолжить после

повторной установки построителя по круглому уровню. После работы

обязательно поверните ручку ВКЛ/ВЫКЛ в левое крайнее положение - это

необходимо для того чтобы подвесной элемент был надежно

зафиксирован при дальнейшей переноске прибора.

Использование лазерного детектора позволяет увеличить дальность

производимых работ до 60 м., применять прибор для производства

наружных работ.

- Нажмите на приборе кнопку включения режима работы с детектором.

- Установите детектор на специальный кронштейн, кронштейн с детекто-

ром на нивелирную рейку.

- Включите детектор кнопкой ON/OFF.

- При необходимости включите звуковой сигнал.

- Для поиска задаваемой плоскости перемещайте кронштейн с детектором

по нивелирной рейке. Ориентируйтесь на показания светодиодов и звуко-

вой сигнал. Выставив детектор в задаваемой плоскости, снимите отсчет по

рейке напротив стрелки кронштейна. После работы нажмите ON/OFF для

выключения детектора.
