6 Технические характеристики

Лазерный построитель серии

ПРО-100

Точность: 0.2 мм/м

Диапазон работы компенсатора

+ / - 5°

Рабочий диапазон: визуально до 30 м, с детектором до 70 м

Длина волны лазерного диода: 635нм

Толщина лазерного луча: 1.5мм/5м

Потребляемая мощность:

≤

1mW

Класс лазера: class II

Питание: 4.5В(3 батареи емкостью АА)

Время работы: 8 часов непрерывной работы

Диапазон рабочих температур:

-10°С - +40°С

Степень защищенности: Брызго- и пылезащищен (IP54)

Размеры: Φ180x110mm(ПРО-102,103,104)

Φ190x110mm(ПРО-106)

Вес: 0.8-0.9Kg(с батареей)

1 Назначение прибора

Автоматический лазерный построитель плоскости серии ПРО-100

предназначен для определения превышений, выставления и выверки

горизонтальных и вертикальных конструкций, разбивочных работ и т.д..

Прибор серии ПРО-100 является многофункциональным инструментом

позволяет посредством развернутых лазерных лучей задавать

горизонтальную и вертикальные плоскости (количество которых зависит от

модели), имеет надирный луч. Лазерный построитель может

комплектоваться специальным

детектором лазерного излучения, который

значительно увеличивет дальность работы и позволяет производить

наружные работы в условиях когда лазерный луч на виден. Модели с

индексом Д и ДР комплектуются ПДУ.

Успешно применяется при производстве следующих работ:

9 Выравнивание стен, потолков, полов

9 Заливка полов, фундаментов, нивелировка площадок

9 Плиточные и облицовочные работы

9 Установка подвесных потолков

9 Монтажные

аботы

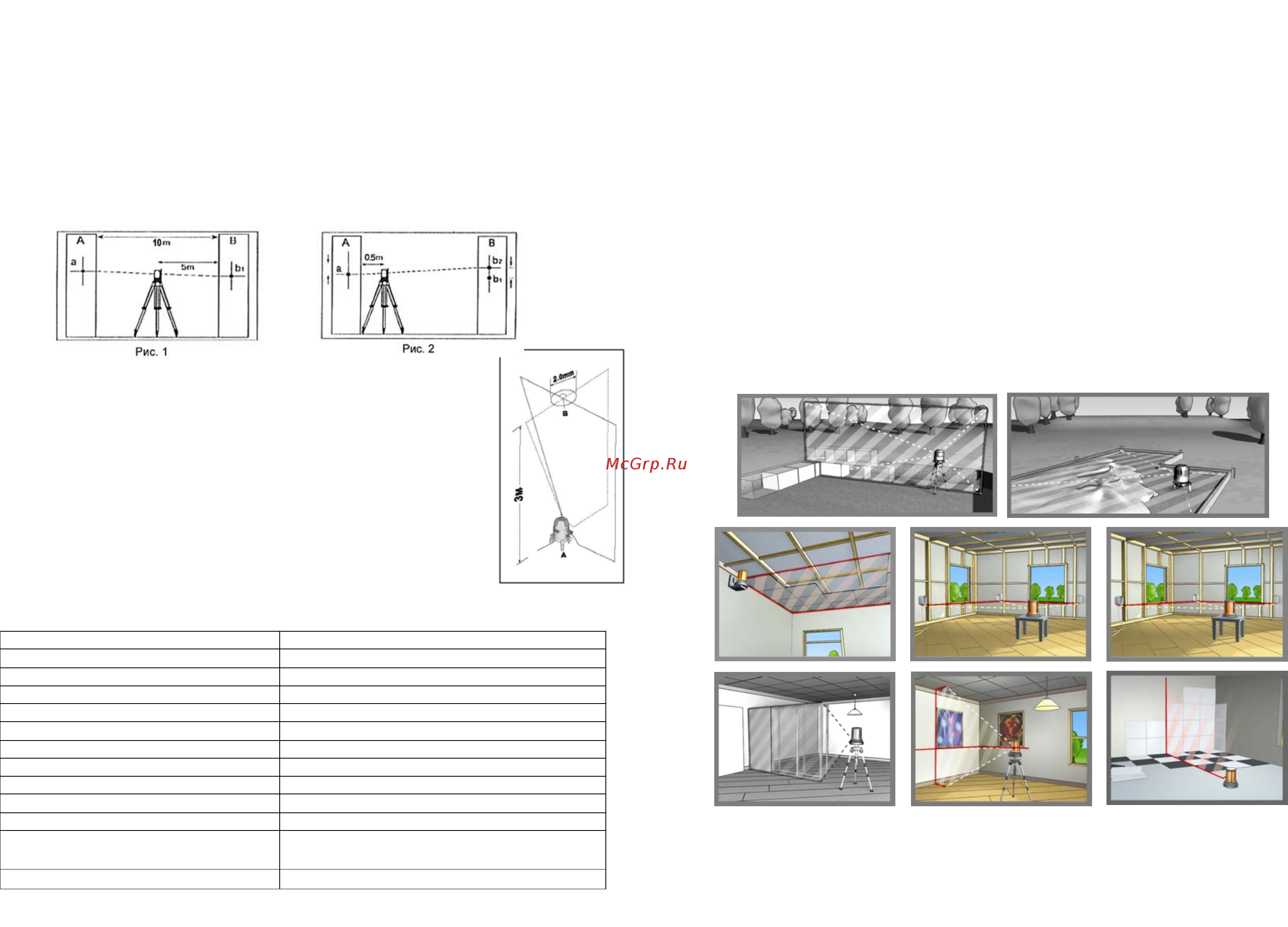

5 Контроль точности показаний прибора

1. Выберите две стены на расстоянии не менее 10 метров друг от друга.

2. Установите прибор на штатив в центре между стенами (рис.1).

3. Включите прибор. На проекции пересечения горизонтального и

вертикального лучей сделайте отметку а на стене А.

4. Поверните прибор на 180°, на другой стене сделайте отметку b1.

5. Расположите прибор на расстоянии

0,5м от стены А. Включите прибор и

совместите перекрестье лучей с отметкой a (рис2).

6. Поверните прибор на 180°. В идеале отметка b1

олжна находиться в

плоскости горизонтального луча. Допустимое расхождение – 2мм. Если величина

расхождения больше – прибор нуждается юстировке в условиях мастерской.

4.2 Проверка вертикальных лучей:

1. Установите отвес длинной 2м.

2. Установите прибор на расстоянии 5м от отвеса.

3. Поочередно проецируйте вертикальные лучи на нить отвеса.

Если уклонение луча от нити отвеса более 1,5мм - прибор нуждается

в юстировке.

4.3 Проверка соответствия точки зенита точке надира

Установите прибор в помещении высотой не менее 3-х метров,

включите все вертикальные плоскости, отметьте на потолке точку B,

поверните прибор на 180º, проверьте положение новой зенитной

точки от точки B. Если оно в пределах 2 мм(паспортное значение)

прибор исправен, в противном случае обратитесь в сервисный центр.
