1 - Кнопка режима работы с детектором.
2 - Кнопка переключения лазерных модулей.
3 - Апертуры лазерных лучей.
4 - Ручка для переноски.
5 - Ручка включения прибора.
6 - Ручка точной наводки.
7 - Ножки миништатива.

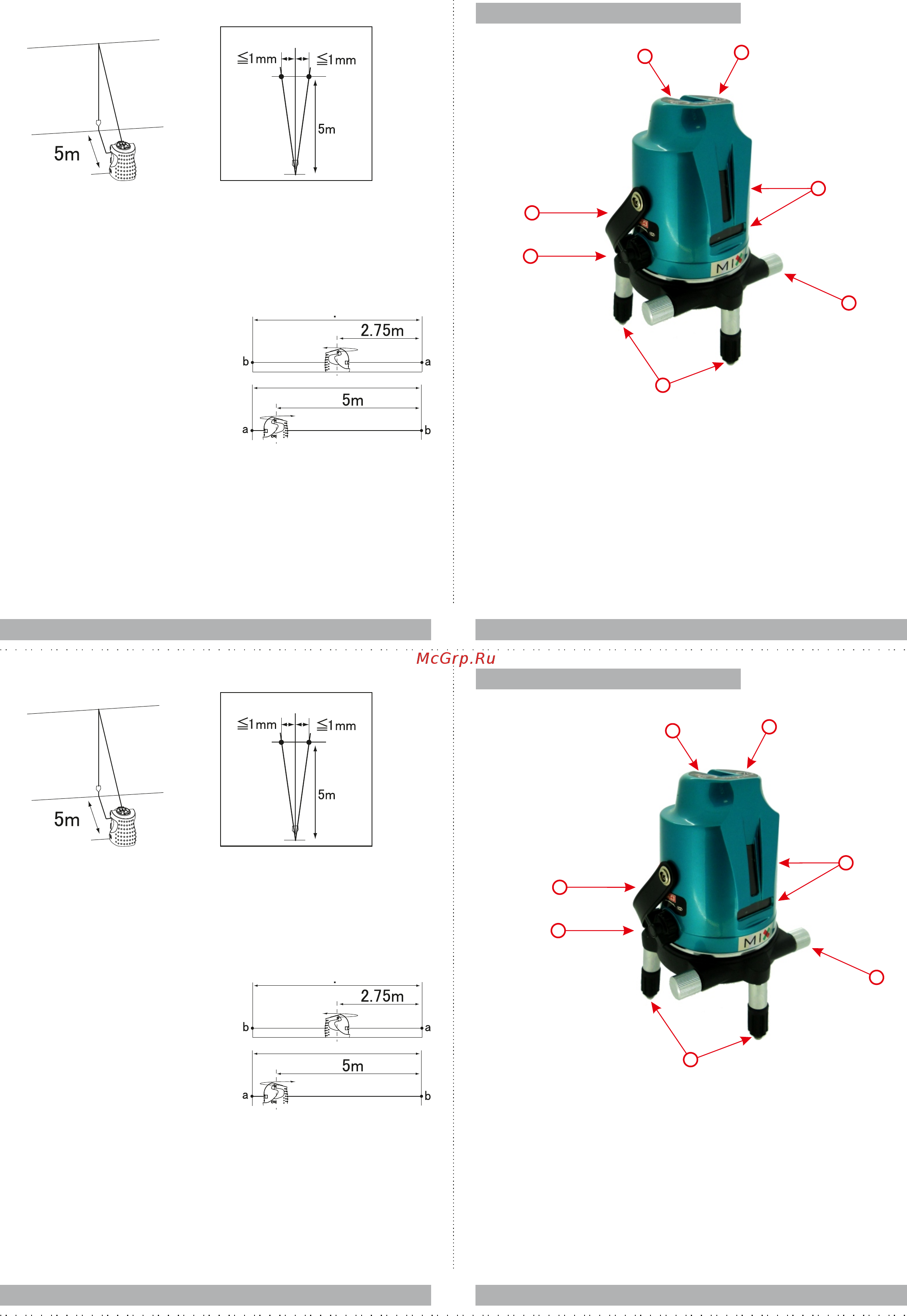

2. Описание прибора
2. Описание прибора
6
6
5
1. Выберите две стены на расстоянии 5,5
метра друг от друга.
2. Установите прибор в центре между
стенами.
3. Включите прибор. На проекции пере-
сечения горизонтального и вертикаль-
ного лучей сделайте отметку а на сте-
не.
4. Поверните прибор на 180°, на другой стене сделайте отметку b.
5. Расположите прибор на расстоянии 0,5м от стены с отметкой а.
6. Включите прибор и совместите перекрестие лучей с отметкой a.
7. Поверните прибор на 180°. В идеале отметка b должна находиться в
плоскости горизонтального луча. Допустимое расхождение – 1мм.
Если величина расхождения больше – прибору необходима юстиров-
ка в условиях мастерской.
1. Выберите две стены на расстоянии 5,5
метра друг от друга.
2. Установите прибор в центре между
стенами.
3. Включите прибор. На проекции пере-
сечения горизонтального и вертикаль-
ного лучей сделайте отметку а на сте-
не.
4. Поверните прибор на 180°, на другой стене сделайте отметку b.
5. Расположите прибор на расстоянии 0,5м от стены с отметкой а.
6. Включите прибор и совместите перекрестие лучей с отметкой a.
7. Поверните прибор на 180°. В идеале отметка b должна находиться в
плоскости горизонтального луча. Допустимое расхождение – 1мм.
Если величина расхождения больше – прибору необходима юстиров-
ка в условиях мастерской.
ВЕРТИКАЛЬНОСТЬ ЛИНИИ
ВЕРТИКАЛЬНОСТЬ ЛИНИИ
Отв
ес
Отвес
Вер
тик
альная линия
Вер
тик
альная линия
Отвес
Отвес
1. Подвесьте отвес длиной не менее 2м.
2. Установите прибор на расстоянии 5м от отвеса.
3. Поочередно проецируйте вертикальные лучи на нить отвеса.
4 Если уклонение луча от нити отвеса более 1мм - прибору необходима
юстировка в условиях мастерской.
1. Подвесьте отвес длиной не менее 2м.
2. Установите прибор на расстоянии 5м от отвеса.
3. Поочередно проецируйте вертикальные лучи на нить отвеса.
4 Если уклонение луча от нити отвеса более 1мм - прибору необходима
юстировка в условиях мастерской.
ВЕРТИКАЛЬНОСТЬ УГЛА НАКЛОНА
ВЕРТИКАЛЬНОСТЬ УГЛА НАКЛОНА
3
6
2
7
1
4
1 - Кнопка режима работы с детектором.
2 - Кнопка переключения лазерных модулей.
3 - Апертуры лазерных лучей.
4 - Ручка для переноски.
5 - Ручка включения прибора.
6 - Ручка точной наводки.
7 - Ножки миништатива.
5
3
6
2
7
