Вращающийся лимб и микрометрический винт
FL 60 оборудован вращающимся кругом на 360 градусов (лимбом)
с шагом в 1 градус. Прибор можно поворачивать вручную (для
предварительного наведения), или осторожно при помощи
микрометрического винта (для точного наведения).
Режим работы с приемником
При ярком дневном свете проецируемые лазерные лучи могут быть видны
не четко. Для удобства работы с лазерным построителем плоскостей
используйте приемник FR55. Используйте приемник при работе на
расстоянии более 20 м от лазерного построителя.
Для включения режима работы «с приемником лазерного излучения»
нажмите кнопку «pulse» (3) на кнопочной панели прибора. В этом режиме
лазерные линии становятся более тусклыми. Для перехода в обычный
режим работы еще раз нажмите кнопку «pulse».

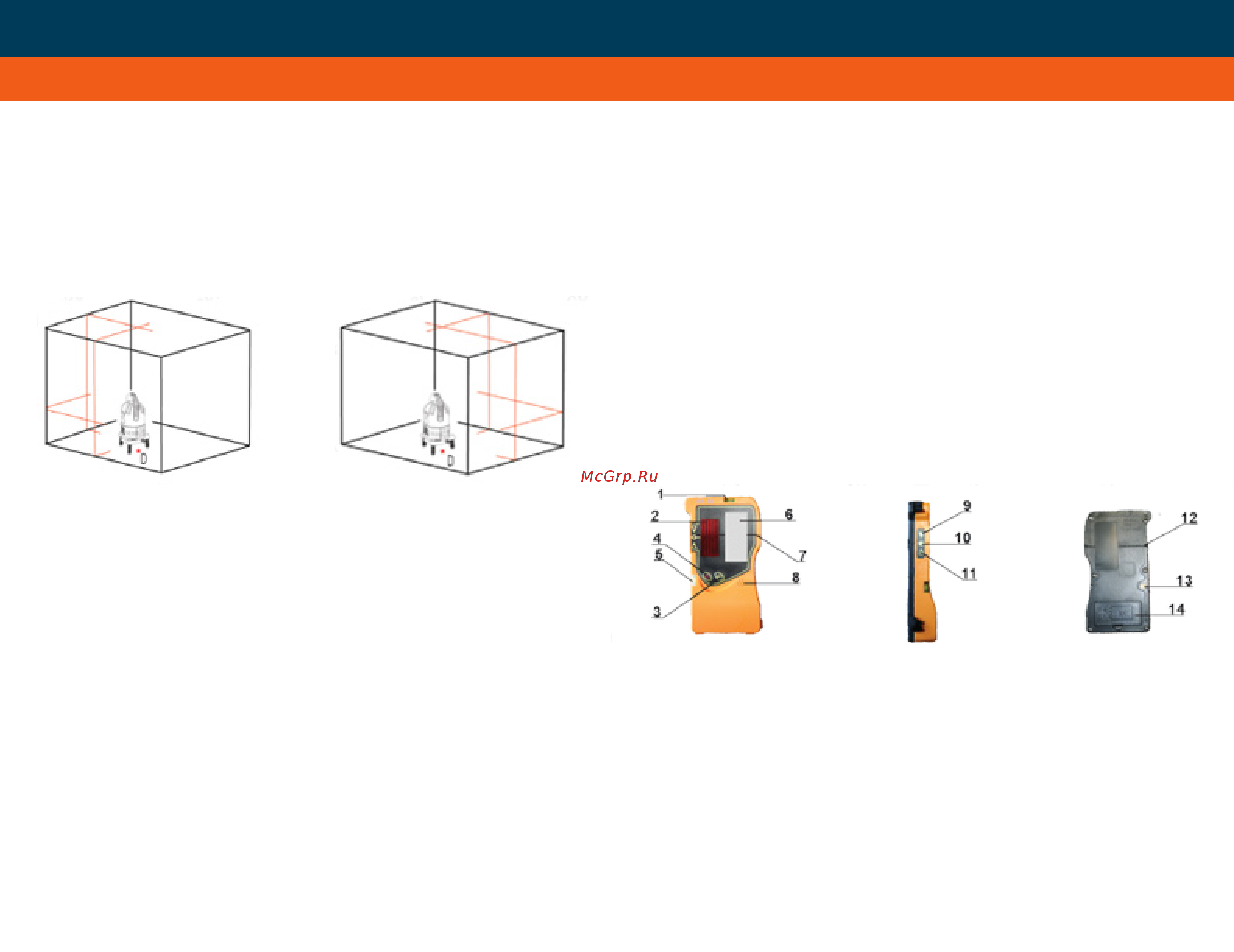

1- Пузырьковый уровень 8- Динамик
2- Окно приемника 9- Световой индикатор
стрелки вниз
3- Вкл / Выкл. Звукового сигнала 10- Световой индикатор точки
4- Вкл. / Выкл. 11- Световой индикатор
стрелки вверх
5- Пызурьковый уровень 12- Линия нуля
6- Дисплей 13- 1/4” для установки
приемника на адаптере-зажиме
7- Линия нуля 14- Батарейный отсек
Проецируемые лазерные лучи
После включения FL60 ML все линии лазера активируются.
Линии могут быть отключены частично (для экономии энергии, если не
все он нужны).
1.Нажмите кнопку выбора “4” (Н1, V1,V2,D)= 2. Нажмите кнопку выбора “5” (Н2, V3,V4,D)=
Функция предупреждения о крене
FL60 Maxi-Liner оснащен автоматической функцией TILT (наклон).
Если горизонт уровня лазера смещается, прибор отрегулируется
автоматически (в пределах самовыравнивания). Если горизонт смещен
в больших пределах (например, если ножка штатива вследствие ошибки
переместилась) – это вызовет смещение высоты в измерениях.
Данной ошибки можно избежать используя функцию TILT: Прибор будет
выключен даже если смещение произошло в пределах самовыравнивания
горизонта.
Через одну минуту после включения FL60 функция активируется
автоматически.
Красный индикатор показывает, что функция TILT активирована. Если
при этом меняется горизонтальность, модуль не будет автоматически
настраиваться (линии мигают).
Чтобы отключить функцию наклона, нажмите кнопку TILT “2” на
клавишной панели, еще раз.
4
Содержание
- Лазерный построитель 1
- Плоскостей fl 60 maxi liner 1
- Руководство для пользователей 1
- Www geo fennel ru инструкция написана компанией geototal 5
- Www geo fennel ru инструкция написана компанией geototal www geo fennel ru инструкция написана компанией geototal 5
- Www geo fennel ru инструкция написана компанией geototal www geo fennelc ru инструкция написана компанией geototal 5
- Гарантия 5
- Дополнительные приспособления 5
- Индикатор включения 2 индикатор разряда батареи 3 индикатор регистрации сигнала 4 индикатор вкл выкл сигнала 5 позиционный индикатор 5
- Классификация лазера 5
- Определение лазерного сигнала а переместите детектор ниже звуковой сигнал частый короткий звуковой сигнал в переместите детектор вверх звуковой сигнал частый короткий звуковой сигнал с детектор установлен по уровню звуковой сигнал монотонный звуковой сигнал 5
- Освобождение от ответственности 5
- Откройте крышку батарейного отсека 14 установите 1х9v батарею в соответствии со схемой установки на корпусе внутри батарейного отсека закройте крышку для энергосбережения батареи детектор будет автоматически выключаться в случае если он не будет принимать лазерный сигнал более 10 минут установите приемник fr55 на рейку в положении изображенном на рисунке 5
- Символы электронного дисплея 5
- _____________________________________________________________________________ _______________ 8
- ______________________________________________________________________________________________ 8
- Свидетельство о приемке и продаже 8
- _____________________________________________________________________________ _______________ 9
- ______________________________________________________________________________________________ 9
- Гарантийный талон 9
- По вопросам гарантийного обслуживания и технической поддержки обращаться к продавцу данного товара 9
- Свидетельство о приемке и продаже 9
