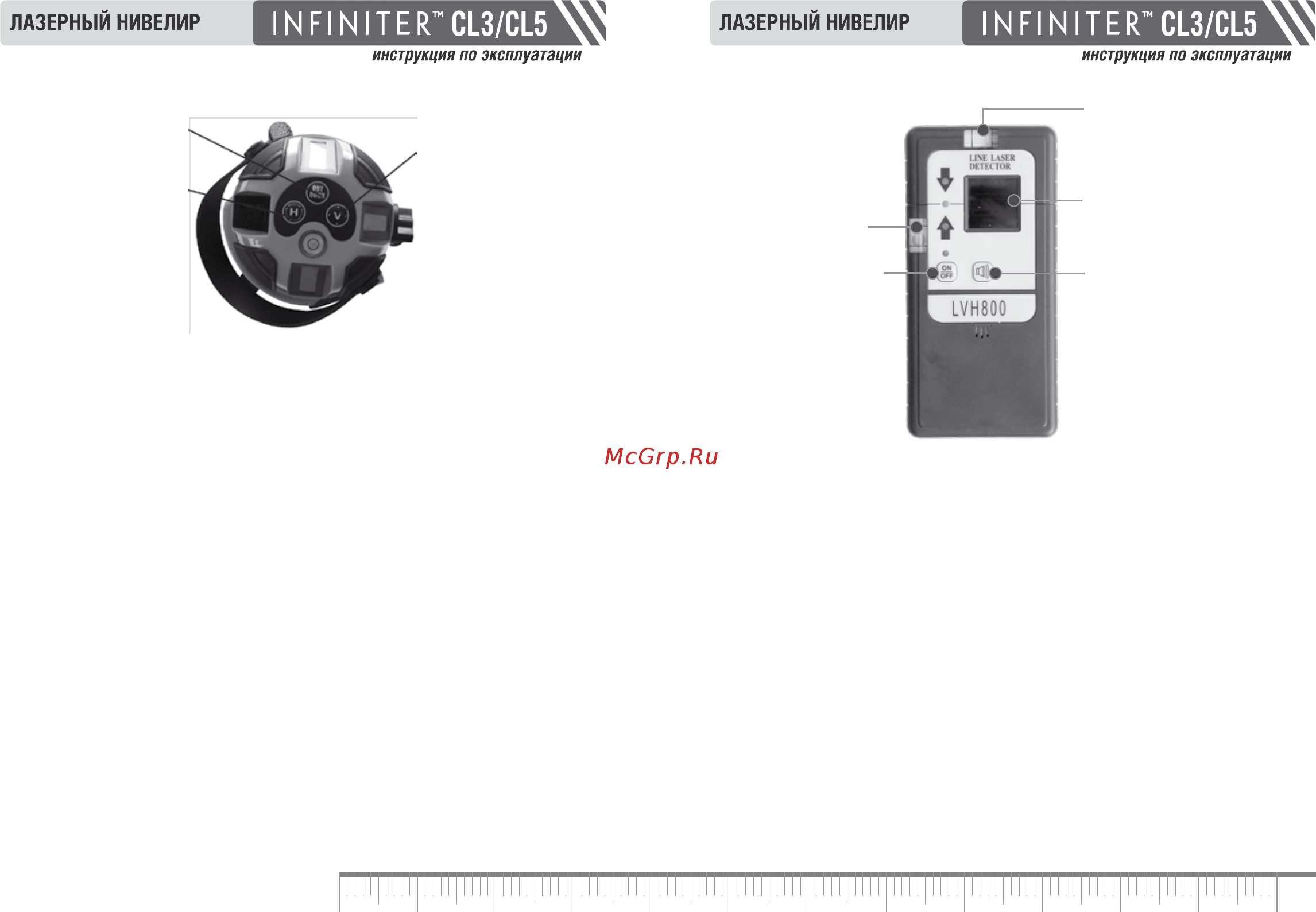

Панель управления

РАБОТА С ПРИБОРОМ

Установка

1. Установить прибор в рабочее положение:

- прибор должен быть расположен на необходимой высоте, обеспечьте види-

мость лазерных линий на поверхности контролируемого объекта;

2. Разблокируйте компенсатор переключателем ON/OFF.

3. Включение вертикальных линий осуществляется нажатием кнопки V. После-

довательное 3-ех кратное нажатие V позволяет включить 4 вертикальных линии

(для CL5).

4. Включение вертикальных линий осуществляется нажатием кнопки H.

При необходимости вращайте прибор вокруг основания с помощью расположен-

ного на основании винта.

5. При работе с детектором необходимо переключить прибор в импульсный ре-

жим кнопкой OUT DOOR.

ЛАЗЕРНЫЙ ДЕТЕКТОР *

*поставляется дополнительно

Детектор лазерного излучения увеличивает диапазон работы прибора до 50

метров. Детектор рекомендован к применению в условиях недостаточной ви-

димости лазерной излучения при работе на улице или в светлых помещениях.

Детектор допускается использовать на расстоянии не менее 3 метров от при-

бора. Детектор может крепиться к геодезической рейке с помощью входящей в

комплект поставки детектора струбцины.

включение

импульсного режима

чувствительное поле

приемника

кнопка ON/OFF кнопка ЗВУК

вертикальный

уровень

горизонтальный

уровень

включение

вертикальных линий

включение

горизонтальных линий

ВНИМАНИЕ! Детектор определяет модулированный сигнал от INFINITER CL3 (CL5)

и не определяет перманентное лазерное излучение или точку. Следите за чисто-

той поверхности чувствительного поля приемника, протирайте мягкой тряпкой,

не используйте химически активные жидкости (в т.ч. спирт, растворитель).

Для включения детектора нажмите кнопку ON/OFF.

С помощью кнопки ЗВУК можно включить или отключить звуковое сопрово-

ждение поиска оси излучения. Соответствующий символ будет появляться на

индикаторе детектора.

Поиск оси лазерного излучения осуществляется плавным перемещением детек-

тора по вертикали. В момент попадания лазера в чувствительное поле прием-

ника на экране появляется символ стрелки, направленной вверх или вниз, что

соответствует направлению, в котором необходимо перемещать детектор для

нахождения центра.

Раздается звуковой сигнал. В момент когда ось лазерного излучателя соответ-

ствует центру чувствительного поля приемника на дисплее исчезают стрелки и

загорается символ «–» , при этом звуковой сигнал звучит непрерывно.
