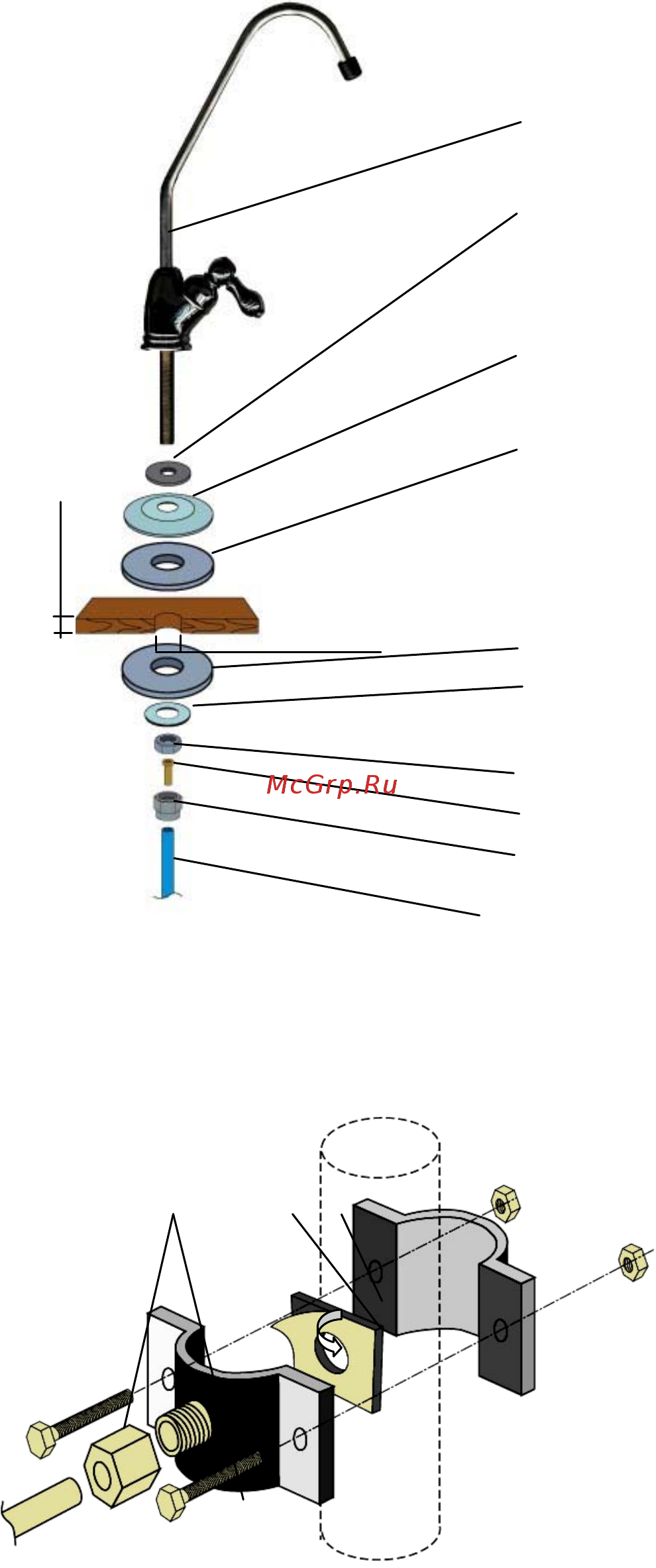

Установка крана для чистой воды.

 Просверлите в мойке (столешнице) отверстие

диаметром 12 мм.

 Наденьте на резьбовой хвостовик крана (1)

резиновую прокладку (2), декоративную под-

ставку (3) резиновую прокладку (4) и вставьте

кран в отверстие мойки.

 Снизу столешницы наденьте на резьбовой

хвостовик пластиковую (5) и металлическую

стопорную (6) шайбы и наверните крепежную

гайку (7).

 На плас

тиковую подводящую трубку (10) на-

деньте накидную гайку (9), вставьте в трубку

коническую втулку (8) (длинным конусом к гай-

ке) и наверните гайку на резьбовой хвостовик

крана (1).

Рисунок 3

Установка дренажного хомута.

 Устанавливать хомут рекомендуется на дре-

нажной линии перед сифоном (др

енажный

хомут подходит к большинству дренажных

линий диаметром около 30 мм).

 Просверлите отверстие диаметром 7 мм в

том месте, куда вы планируете устанавли-

вать хомут.

 Снимите с прокладки (1) защитную пленку (2).

Приклейте уплотнительную прокладку (1) с

внутренней стороны хомута, так чтобы от-

верстие в прокладке совпало с отверстием в

штуцере хомута

 Ус

тановите хомут, совместив отверстия в

штуцере и дренажной линии, затем затяните

болты (3). Болты следует затягивать равно-

мерно, чтобы две части хомута располага-

лись параллельно.

Рисунок 4

35-мм max

Ø 12 мм
