MAT 15 - 04.18

14 / 26

Площадь поперечного сечения фазы [мм

]

Минимальное поперечное сечение заземления [мм

]

S ≤ 16

16 < S ≤ 35

35 < S ≤ 400

S/2

ПРИМЕЧАНИЕ: в том случае, если расчет по данной таблице предполагает использование провода

нестандартного сечения, следует выбрать ближайшее к нему большее значение.

Подключите устройство к электросети и потребителям в соответствии с маркировкой на присоединительной

колодке, избегая скручиваний проводов и случайных контактов кабелей с электрическими элементами.

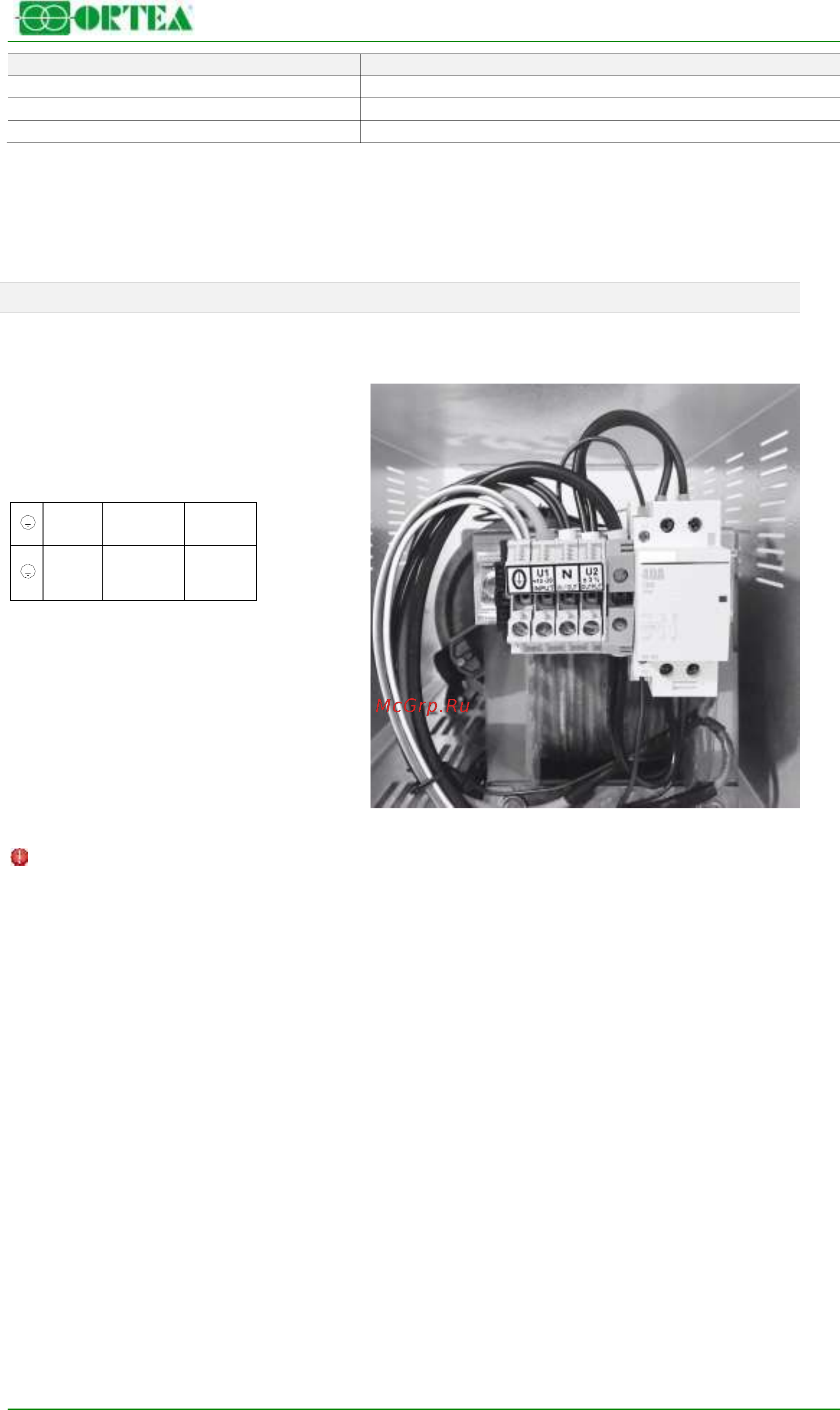

Различные типы клеммных колодок представлены на следующих схемах:

ATLAS

Input – ВХОД

Output – ВЫХОД

Колодка подключения

+10/20

INPUT

NEUTRAL

IN/OUT

±3%

OUTPUT

ВНИМАНИЕ! Подключайте фазу и нейтральный провод к соответствующим клеммам, а также не путайте

соединение входа с выходом и наоборот, так как это может привести к серьезному повреждению

стабилизатора.

Убедитесь в прочности затяжки соединений и осторожно закройте шкаф.
