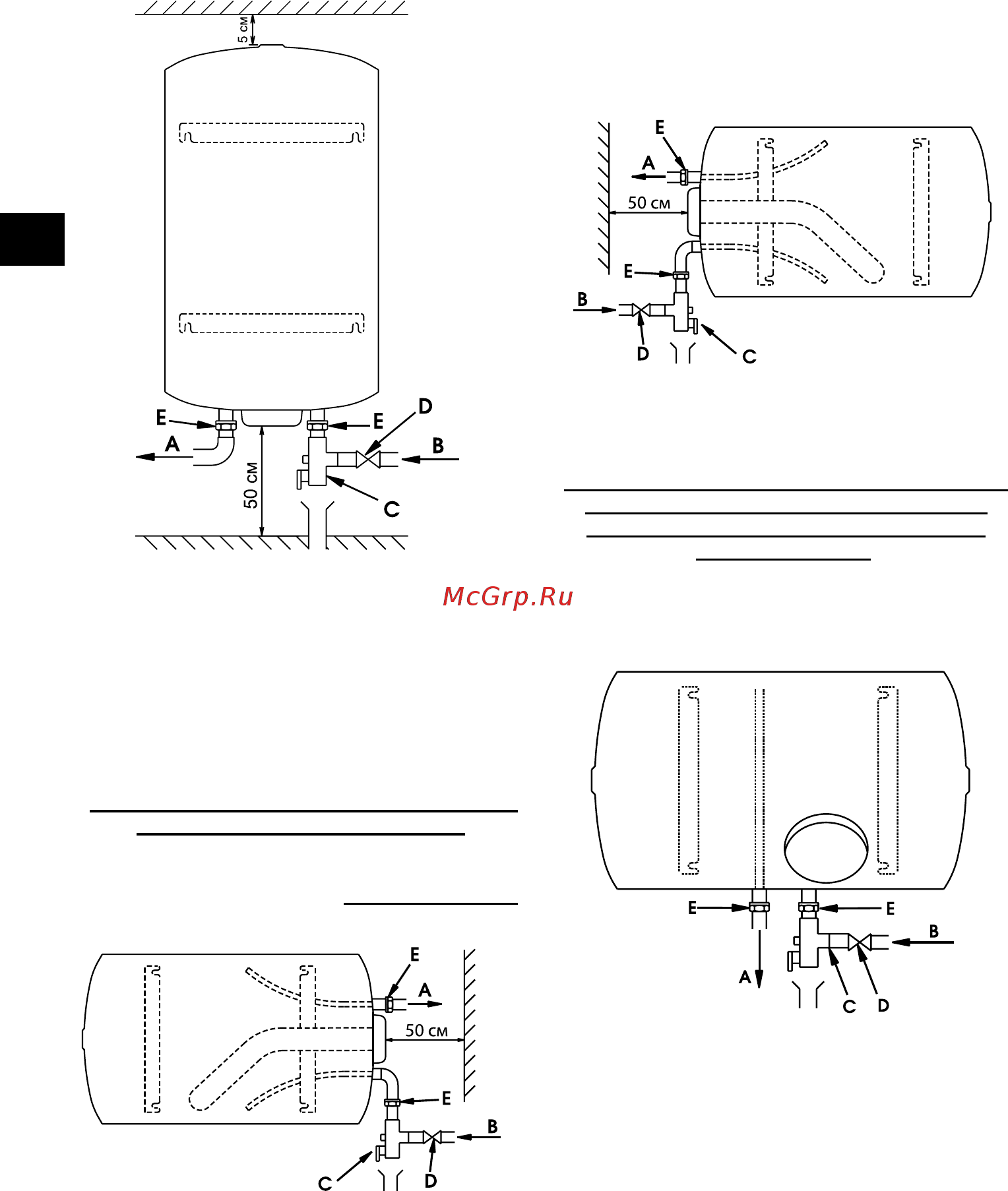

Рис. 6. Установочные размеры

2.2.c. Горизонтальная модель HORD















Модель HORD с подводом и отводом воды

со стороны монтажного фланца

-



с правой стороны



Рис. 7. Установка группы безопасности при

горизонтальном монтаже — трубопроводы

подводятся с правой стороны водонагревателя

-







-





Рис. 8. Установка группы безопасности при

горизонтальном монтаже — трубопроводы

подводятся с левой стороны водонагревателя

Горизонтальные модели водонагревателей

HORB с патрубками холодной и горячей

воды, расположенными в нижней части

водонагревателя



-





Рис. 9. Горизонтальная модель с ревизионным

фланцем

А. Горячая вода / B. Холодная вода / C. Группа безопасности / D. Запорный кран / E. Диэлектрические фитинги
