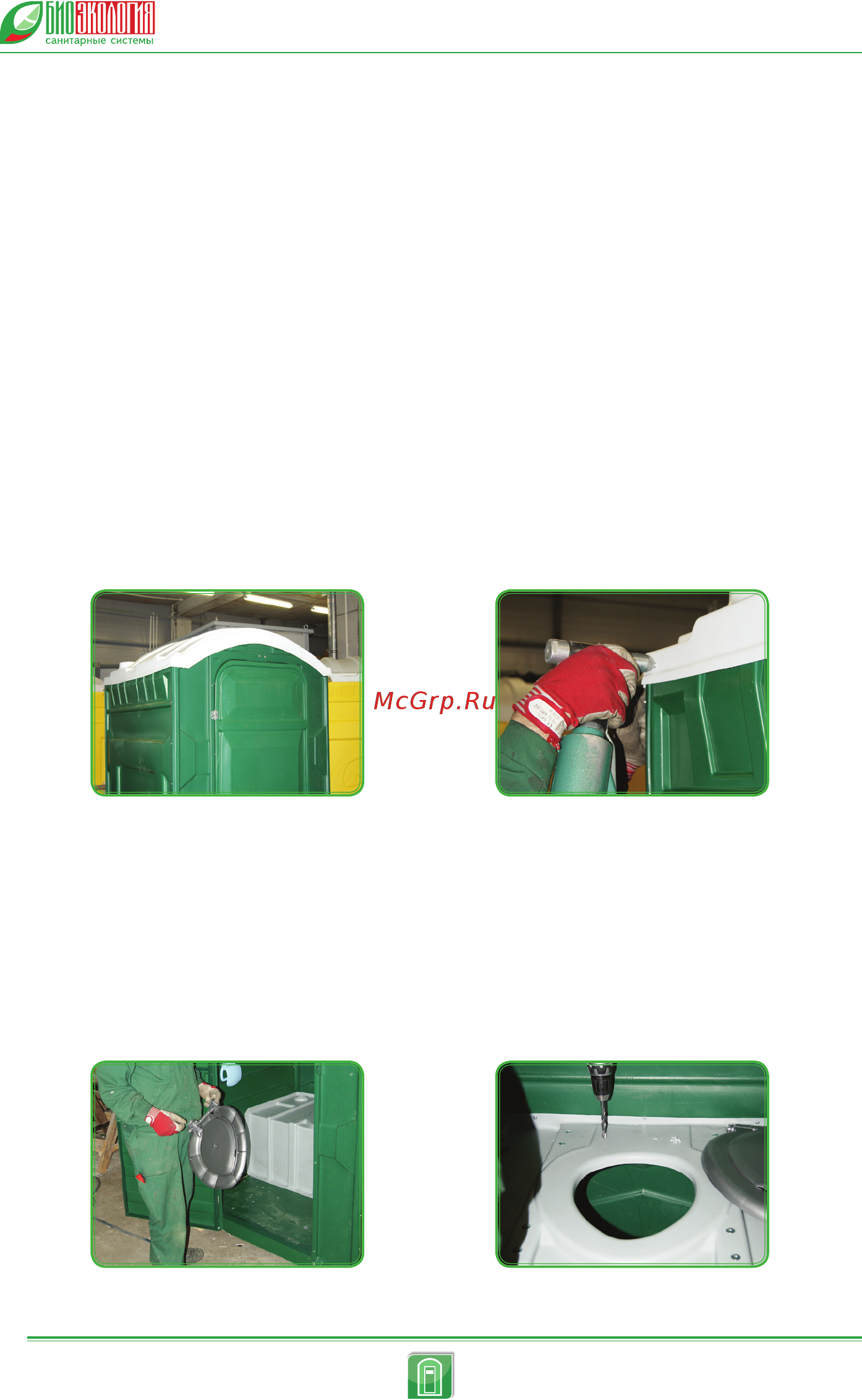

4. Установить и закрепить на стенках кабины крышу.

4.1 Установить на стенки кабины крышу.

4.2 При необходимости разметить на крыше и сверлить крепеж-

ные отверстия :

Правая сторона 5 отв. ø 4.1- 4.2 мм с равным шагом.

Задняя сторона 5 отв. ø 4.1- 4.2 мм с равным шагом.

Левая 5 отв. ø 4.1- 4.2 мм с равным шагом.

Лицевая 3 отв. ø 4.1- 4.2 мм и 2 отв. ø 4.1- 4.2 мм через закладные

трубы лицевой панели.

4.3 Сверлить стенки кабины совместно с крышей по крепежным

отверстиям в крыше

Правая сторона 5 отв. ø 4.1- 4.2 мм

Задняя сторона 5 отв. ø 4.1- 4.2 мм

Левая 5 отв. ø 4.1- 4.2 мм

Лицевая 5 отв. ø 4.1- 4.2 мм

4.4 Крепить крышу к стенкам кабины тяговыми заклепками (поз.

5.15 20 шт.).

5. Установить и закрепить на специальной конструкции без дна

сиденье для унитаза.

5.1 Отверстия в кожухе под крепежные элементы сверлить по от-

верстиям петель сиденья для унитаза. Компенсирующие шайбы си-

денья унитаза (поз. 5.18) установить на пластиковые болты крепления

сиденья непосредственно перед гайкой
