инструкция по эксплуатации станка JET мод.JRD-460

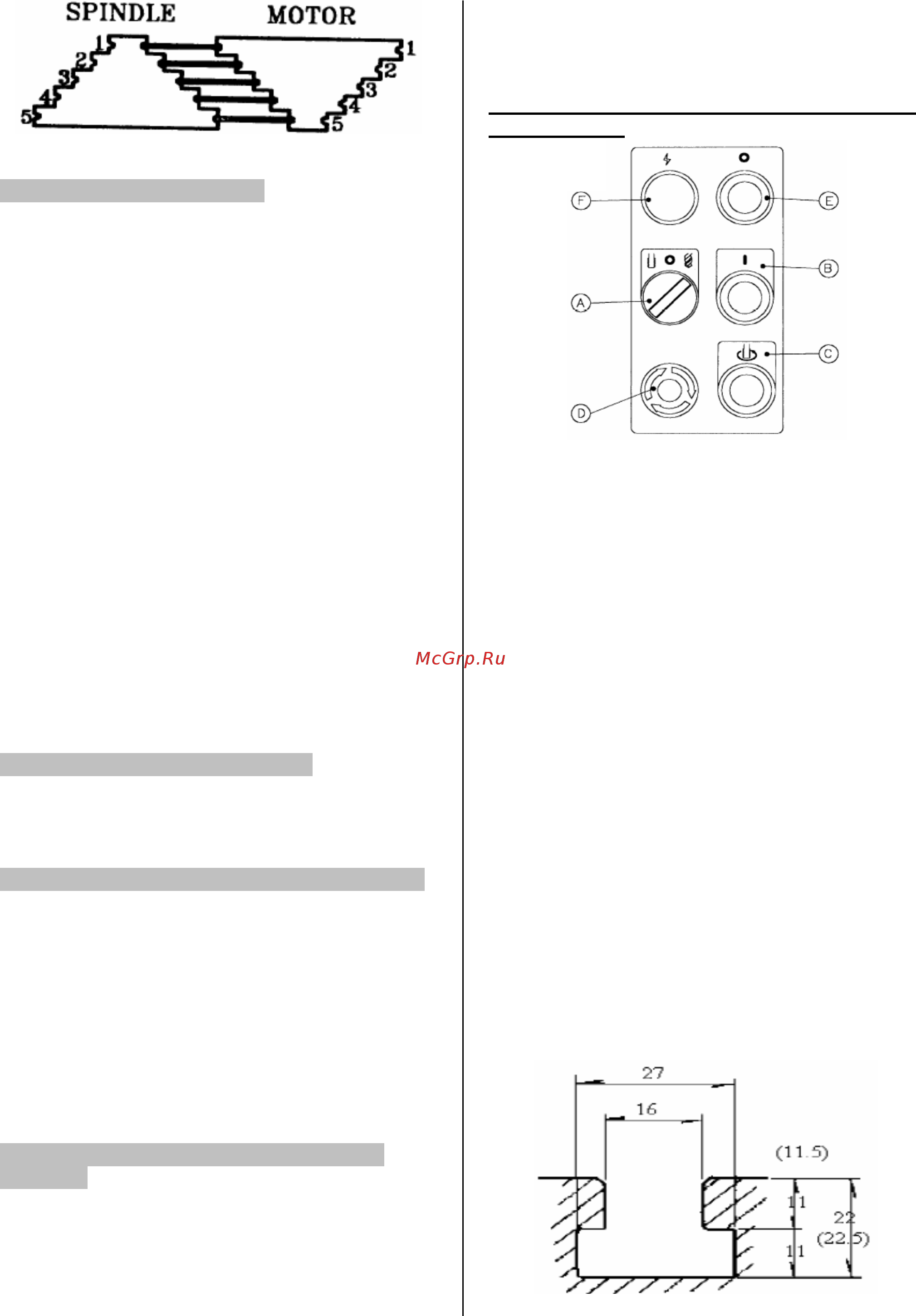

Рис.7

10. СМЕНА ИНСТРУМЕНТА

1. Замена торцевой фрезы или оправки

для сверлильного патрона.

Ослабьте зажимной винт (тягу) наверху

шпинделя приблизительно на два поворота.

Слегка постучите по головке винта деревян-

ным молотком. После того, как конус будет

ослаблен, поддерживая оправку рукой, выкру-

тите винт и извлеките оправку.

2. Установка торцевой фрезы или фрезер-

ной оправки.

Вставьте фрезу или фрезерную оправку в ко-

нус шпинделя. Аккуратно затяните, но не

слишком сильно, оправку шпинделя винтом.

3. Установка/Извлечение сверла с кониче-

ским хвостовиком.

(а) Открутите зажимной винт и вставьте кони-

ческое сверло в шпиндель.

(б) Опустите пиноль шпинделя до тех пор, по-

ка не появится овальное отверстие. Совмес-

тите это отверстие с отверстием шпинделя.

Вставьте конический ключ в оба отверстия и

слегка ударьте деревянным молотком. Это

вытолкнет сверло.

11. ЗАКАЗ СМЕННЫХ ДЕТАЛЕЙ

Ведомость сменных деталей прилагается.

Если Вам нужны запасные детали, свяжитесь

с нашими дистрибьютерами.

12. ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

Радиально-сверлильные станки имеют стан-

дартный посадочный конус инструмента МК-3

(конус Морзе №3). Свяжитесь со своим про-

давцом или дистрибьютором JET, чтобы при-

обрести дополнительные принад-лежности:

Подставка, Коробчатый стол, Комплект при-

хватов, Поворотный стол, Поворотные ма-

шинные тиски, Цанговый патрон с набором

цанг, Устройство подвода СОЖ, Универсаль-

ный наклонный стол и т.п. См. стр.11

13. ОБОРУДОВАНИЕ ДЛЯ НАРЕЗАНИЯ

РЕЗЬБЫ

(ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ)

Данный станок может быть оборудован элек-

трическим концевым переключателем для

выполнения операций по нарезанию резьбы.

Рабочая глубина может быть настроена с по-

мощью переключателя. (Электрический пере-

ключатель устанавливается по запросу, это

составит дополнительную стоимость.)

ВКЛЮЧЕНИЕ СТАНКА В РЕЖИМЕ НАРЕЗА-

НИЯ РЕЗЬБЫ

Рис.8

1. Поверните переключатель А (см. рис.8) на

позицию «РЕЗЬБОНАРЕЗАНИЕ», если Вы

приступаете к работе по нарезанию резьбы.

2. Опустите пиноль шпинделя для выставле-

ния необходимой глубины резьбонарезания и

Удерживайте руками стержень и установите

шаг глубины резки измерительным рычагом.

3. Установите необходимую частоту враще-

ния шпинделя.

4. Нажмите кнопку старта В (см. рис.8) и при-

ступайте к нарезанию резьбы.

5. Если что-то вышло из строя, нажмите кноп-

ку аварийного останова D (см. рис.8), и работа

станка немедленно прекратится.

6. Разблокируйте кнопку аварийного останова

ее поворотом по часовой стрелке и нажмите

реверсивную кнопку С, чтобы включить об-

ратный ход резки.

7. После окончания работ по нарезанию резь-

бы, не забудьте повернуть переключатель А в

нейтральную позицию.

8. Нажмите Е, чтобы остановить работу стан-

ка.

9. Лампа F светится.

14. СПЕЦИФИКАЦИЯ Т-ОБРАЗНОГО ПАЗА

Рис.9
