• Расположите монтажную трубку с датчиком внутри по месту со-
гласно Вашему плану. Трубка с датчиком внутри должна распола-
гаться на равном расстоянии между витками кабеля для наиболее
точного измерения температуры. Открытый конец трубки с уста-
новочными проводами должен заканчиваться у терморегулятора
или распаечной коробки, иначе заменить датчик без вскрытия
пола или стены будет невозможно.
• Радиус изгиба трубки (у стены) должен быть не менее 5 см. Рассто-
яние от стены – около 50 см.
• Убедитесь, что датчик свободно перемещается внутри трубки. Для
этого достаточно частично вытянуть установочный провод датчи-
ка и вставить его обратно.
5. На выровненный грунтованный пол уложите теплоизоляцию (пе-
нополиэтилен) толщиной не менее 3 мм. Сделайте в теплоизоляции
прорезь вдоль уложенной в углублении гофрированной трубки, ши-
рина прорези должна быть равна ширине штробы.

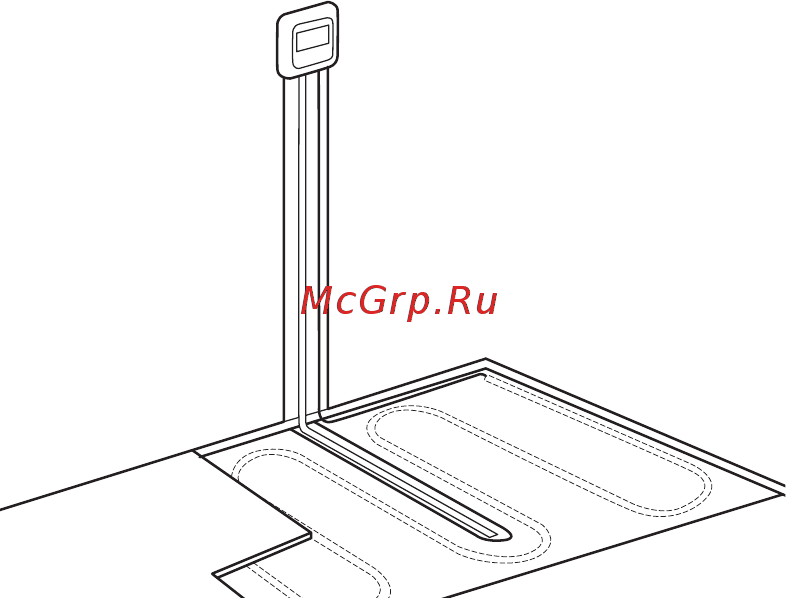

Рисунок 5.
Нагревательный мат на фольге укладывается сверху теплоизоляции.
