8
8.4. Установка защитного кожуха с расклинивателем (Рис.9)
Выкрутите четыре установочных винта, снимите вкладыш стола (13).
С помощью рукояток (5 и 15), Рис.8, приведите пильный диск (12) в
положение, показанное на Рис.9. Ослабьте два винта (23) с внутренней
шестигранной головкой с помощью шестигранного ключа и установите
расклиниватель (11) так, чтобы винты (23) вошли в пазы расклинивателя
(11). Расклиниватель (11) установите
таким образом, чтобы зазор между
зубьями пильного диска (12) и дугой внутреннего радиуса
расклинивателя (11) составлял от 3мм до 5мм, Рис. 10. Затяните два
установочных винта (23) расклинивателя (11). Закрепите защитный
кожух (9) на расклинивателе (11).

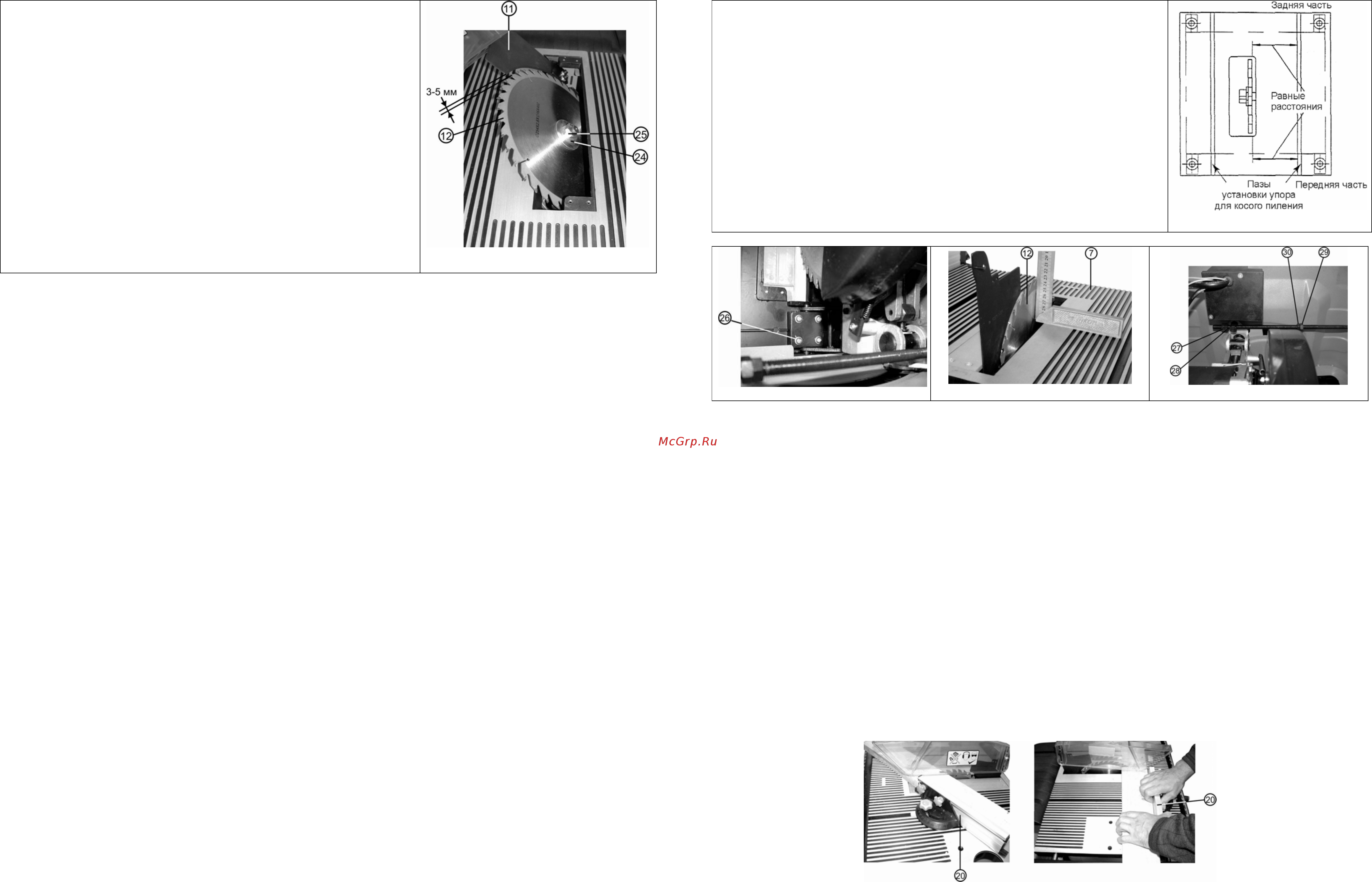

8.5. Замена пильного диска (Рис.10)
ВНИМАНИЕ: Перед снятием или установкой пильного диска,
прежде всего, убедитесь в том, что пила выключена и вилка
отсоединена от розетки.
8.5.1. Снятие пильного диска (Рис.10)
Для снятия пильного диска (12) используйте два рожковых ключа,
входящих в комплект пилы. Одним ключом удерживайте наружный
фланец (24), другим открутите гайку (25). Снимите гайку (25) , наружный
фланец (24), пильный диск (12).
Рис.10
8.5.2. Установка пильного диска (Рис.10)
При необходимости установите переходное кольцо в соответствии с внутренним отверстием устанавливаемого
пильного диска (внутренний фланец со шпинделя не снимается), установите пильный диск (12), наружный фланец
(24) и гайку (25). Удерживая одним ключом наружный фланец (24) от вращения, вторым ключом затяните гайку (25).
ВНИМАНИЕ: Перед установкой пильного диска следите, чтобы зубья пильного
диска были направлены вниз
в передней части пилы (Рис.10).
9. ОРГАНЫ УПРАВЛЕНИЯ
9.1. Включение пилы
Пила «Корвет 15» оснащена магнитным пускателем, который предотвращает повторное включение пилы при
внезапном отключении и включении электропитания, а также кнопкой сброса автомата защиты от перегрузки (3).
9.1.1. Для пуска пилы нажмите зелёную кнопку магнитного пускателя (4), обозначенную как (I), Рис.2.
Для повторного
пуска пилы после внезапного отключения электропитания вновь нажмите зелёную кнопку магнитного пускателя (4).
9.1.2. Для остановки пилы нажмите красную кнопку магнитного пускателя (4), обозначенную как (О), Рис.2.
9.1.3. После остановки пилы вследствие перегрузки через 10 – 20 мин. нажмите кнопку сброса автомата защиты от
перегрузки (3), Рис.2. Включите пилу.
9.2. Маховик установки глубины пиления
Маховик установки
глубины пиления (5) используется для подъема и опускания пильного диска. Поверните маховик
по часовой стрелке для опускания пильного диска и против часовой стрелки – для подъема, Рис.2.
9.3. Маховик установки угла наклона шпинделя
Маховик установки угла наклона шпинделя (15) используется для наклона пильного диска при пилении под углом 0
0
-
45
0
влево. Поверните маховик по часовой стрелке для наклона пильного диска влево до 45
0
и против часовой
стрелки – для возврата пильного диска в вертикальное положение 0
0
, Рис. 2.
9.4. Гайка, фиксирующая установку пильного диска (Рис. 3)
Гайка, фиксирующая установку пильного диска (19), блокирует положение пильного диска. Для ослабления маховика
поверните ее против часовой стрелки. При установке угла наклона и высоты подъема пильного диска гайку,
фиксирующую установку пильного диска (19), нужно полностью ослабить. При включении пилы убедитесь, что гайка,
фиксирующая установку
пильного диска (19), надежно затянута таким образом, чтобы пильный диск не смещался во
время работы пилы.
9.5. Расклиниватель (Рис. 2)
Расклиниватель (11) входит в пропил заготовки и предотвращает возможное заклинивание пильного диска при
смещениях распиливаемого материала.
9.6. Параллельный упор (Рис. 2)
Параллельный упор (14) используется для всех операций продольного пиления. Никогда не направляйте заготовку
на вращающийся
пильный диск без правильно и надежно закрепленного параллельного упора (14) на рабочем столе
(7).
9.7. Упор для косого и поперечного пиления (Рис. 4)
Упор для косого и поперечного пиления (20) используется как направляющая для поперечного и косого пиления.
10. РЕГУЛИРОВКИ
10.1. Регулировка пильного диска.
10.1.1. Пила, поставляемая с завода-изготовителя, отрегулирована так, что пазы упора для
косого и поперечного
пиления рабочего стола параллельны пильному диску пилы. Однако, для того, чтобы достичь оптимальной
эффективности пилы, рекомендуется проверить регулировку еще раз перед работой.
Простой метод проверки регулировки следующий, (Рис. 11):
9
Установите параллельный упор (14) строго параллельно пазу упора для
косого и поперечного пиления. Выберите зуб пильного диска (12) на передней
части
пильного диска (12) и замерьте расстояние до него от параллельного
упора (14). Переместите этот зуб пильного диска (12) на 180
0
назад и
проверьте в данном положении расстояние до зуба пильного диска (12).
Если при измерении расстояния между зубом пильного диска (12) и
параллельным упором (14) равные, пильный диск параллелен пазам упора
для косого и поперечного пиления, Рис. 2, 11.
10.1.2. В случае, если точность установки нарушена, пильный диск необходимо
отрегулировать следующим образом, Рис.12:
- определите величину
смещения пильного диска;
- опустите пильный диск ниже уровня стола вращением рукоятки (15), Рис. 2;
- переверните стол нижней крышкой вверх и снимите нижнюю крышку, открутив
четыре винта;
- ослабьте четыре винта (26) крепления блока электродвигателя и сместите
блок так, чтобы пильный диск стал в требуемую позицию;
- затяните винты (26).
Рис. 11
Рис.12
Рис.13
Рис. 14
10.1.3. При нарушенной установке:
- опустите пильный диск ниже уровня стола вращением рукоятки (15), Рис. 2;
- открутите четыре болта, снимите пилу с основания;
- переверните пилу нижней крышкой вверх и снимите нижнюю крышку, открутив четыре винта;
- ослабьте контргайку (27) и, вращая гайку (28), Рис.14, отрегулируйте пильный диск в положении, соответствующем
90
0
к плоскости стола, Рис.13;
- затяните контргайку (27), Рис. 14.
10.2. Регулировка наклонного положения 45
0
(Рис. 14)
Проверьте точность установки наклона пильного диска 45
0
с помощью угломера. При нарушенной установке:
- ослабьте контргайку (29) и вращая гайку (30), отрегулируйте положение пильного диска, соответствующее углу
наклона 45
0
относительно плоскости стола;
- затяните контргайку (29).
10.3. Регулировка указателя шкалы (Рис. 3)
Возможно, что при точной установке 90
0
и 45
0
указатель (18) наклона пильного диска показывает неточное значение.
В этом случае необходимо отрегулировать положение указателя (18) в крайних точка 90
0
и 45
0
:
- ослабьте винт крепления указателя (18);
- отрегулируйте указатель (18);
- затяните винт крепления указателя (18).
11.ОСНОВНЫЕ ОПЕРАЦИИ
11.1. Поперечное пиление (Рис. 16)
Поперечное пиление представляет собой процесс пиления древесины поперек волокон под углом 90
0
. При
выполнении этой операции упор для косого и поперечного пиления 20 устанавливается на 0
0
. Этот упор может
использоваться в любом из двух пазов стола – слева или справа от пильного диска.
11.2. Косое пиление (Рис. 15)
Рис. 15 Рис. 16
