12. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ

Критериями предельного состояния токарной машины считаются поломки (износ, коррозия, деформация, старение,

трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях

авторизированных сервисных центров оригинальными деталями, или экономическая нецелесообразность

проведения ремонта.

Критериями предельного состояния токарной машины «Корвет» являются:

- деформация конструкции машины

и выход из строя электродвигателя;

- глубокая коррозия корпусных, силовых и электрических частей машины.

13. УТИЛИЗАЦИЯ

Машину, вышедшую из строя и не подлежащую ремонту, необходимо сдать на специальные приемные пункты по

утилизации. Не выбрасывайте вышедшую из строя машину или ее запасные части в бытовые отходы!

14. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ

УСТРАНЕНИЯ

Главным в получении оптимальных результатов при использовании токарной машины для работ по дереву является

правильная регулировка. Лучше всего проверить все регулировки во время устранения неисправности

Неисправность Возможная причина Действия по устранению

1. Нет напряжения в сети питания

1. Проверьте наличие напряжения в

сети

2. Неисправен выключатель 2. Проверьте выключатель

3. Статор или якорь сгорели

3. Обратитесь в специализированную

мастерскую для ремонта.

1. Двигатель не запускается

4. Питание не поступает, так как

сетевой выключатель разомкнут

4. Установите предохранитель или

контрольный выключатель

1. Низкое напряжение 1. Проверьте напряжение в сети

2. Перегрузка по сети 2. Проверьте напряжение в сети

3. Сгорела обмотка или обрыв в

обмотке

3. Обратитесь в специализированную

мастерскую для ремонта.

2. Двигатель не развивает полную

скорость и не работает на полную

мощность

4. Слишком длинный

удлинительный шнур

4. Замените шнур на более короткий,

убедитесь, что он отвечает

требованиям п.5.2.

1. Двигатель перегружен 1. Снизьте нагрузку на двигатель

2. Обмотки сгорели или обрыв в

обмотке

2. Обратитесь в сертифицированный

сервисный центр

3. Двигатель перегревается,

останавливается, размыкает

прерыватели предохранителей

3. Предохранители или

прерыватели имеют

недостаточную мощность

3. Установите предохранители или

прерыватели соответствующей

мощности

Для заметок

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------

5

Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку,

совместимую с вилкой вашей машины.

Таблица 2.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 0,75 мм

2

Предупреждение: Машина должна быть заземлена через розетку с заземляющим контактом.

6. РАСПАКОВКА

6.1. Откройте упаковку.

6.2. Извлеките машину и все комплектующие принадлежности из упаковки.

6.4. Проверьте комплектность машины согласно разделу 3.

7. УСТРОЙСТВО МАШИНЫ

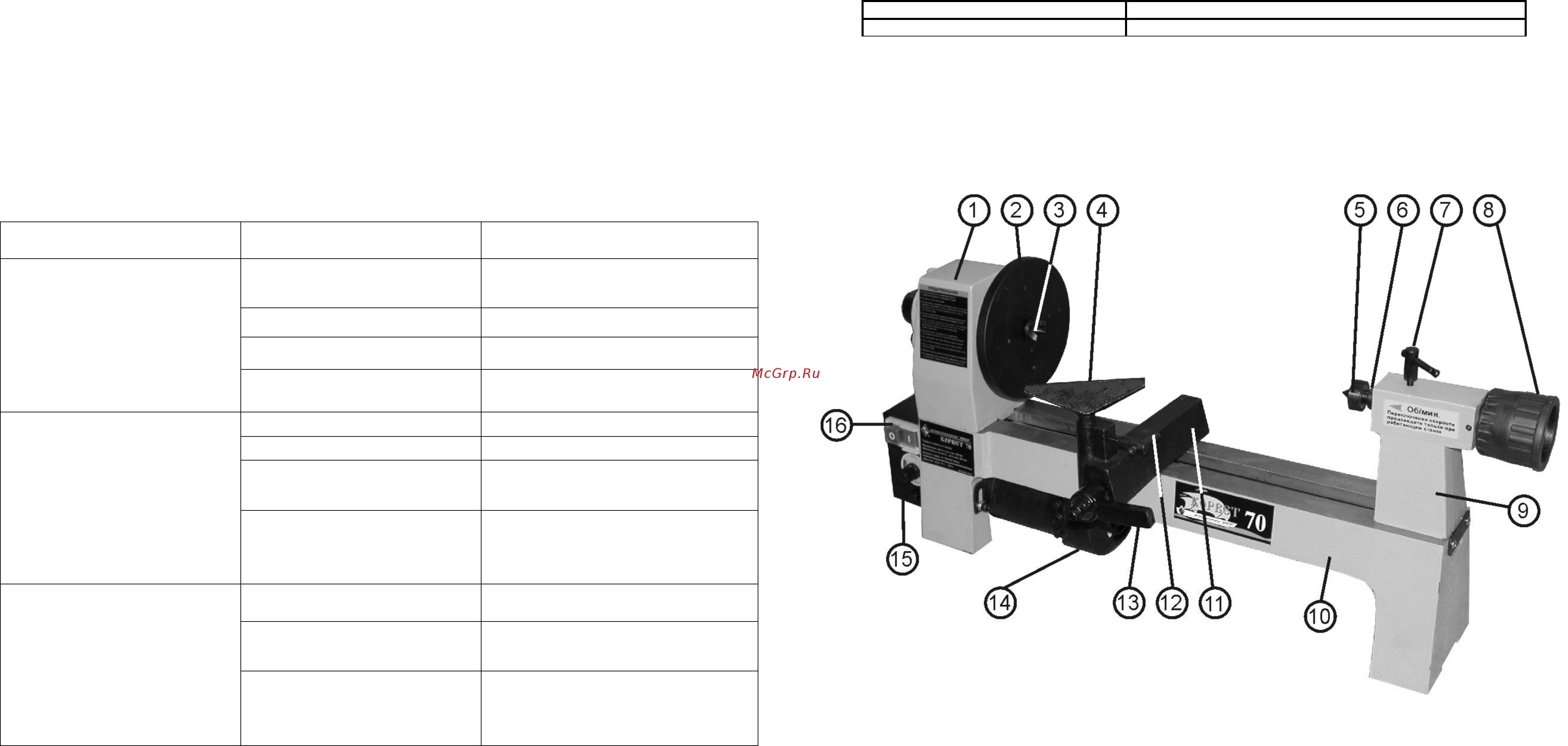

7.1. Машина состоит из следующих сборочных единиц и деталей (Рис. 2):

Рис. 2

1. Передняя бабка

2. Планшайба

3. Центр шпинделя передней бабки с

зубцами

4. Резцедержатель

5. Центр задней бабки

6. Пиноль задней бабки

7. Ручка, фиксирующая пиноли задней бабки

8. Маховик для осевого перемещения

пиноли

9. Задняя бабка

10.Станина

11. Опора резцедержателя

12. Ручка, фиксирующая резцедержателя

13. Ручка, фиксирующая опоры резцедержателя

14. Электродвигатель

15. Ручка регулировки частоты

вращения шпинделя передней бабки

16. Выключатель (ВКЛ-ВЫКЛ)

8. СБОРКА

8.1. Машина поступает в продажу в собранном виде

8.1.1. Установите ручки фиксации опоры резцедержателя, резцедержателя, задней бабки, пиноли задней бабки.

8.1.2. Установите планшайбу или зубчатый центр передней бабки, центр задней бабки.

8.1.3. Установите резцедержатель.
