инструкция по эксплуатации сверлильного станка JDP-10M, JDP-13M.

Установите сверлильный стол и зафиксируйте

его.

Установите сверлильную головку.

Внимание: Сверлильная головка тяжелая!

Будьте осторожны и попросите кого-нибудь

помочь Вам.

Выровняйте сверлильную головку, чтобы она

проходила параллельно опорной плите станка.

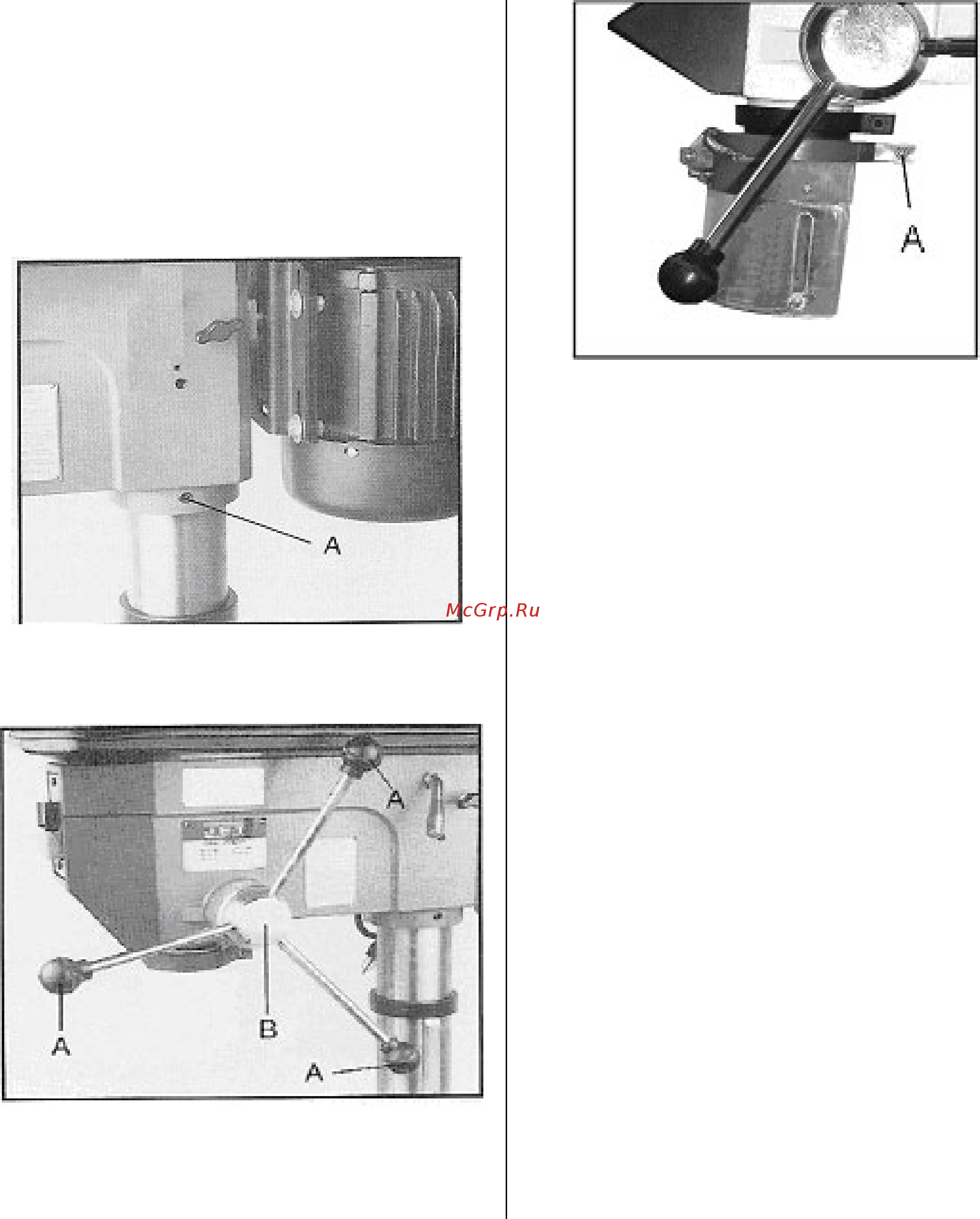

Затяните 2 резьбовых штифта (A, Рис. 4).

Рис. 4

Установите 3 рукоятки подачи (A, Рис. 5) на

ступице (B, Рис. 5).

Рис. 5

Установите защитное устройство патрона перед

установкой патрона.

Затяните зажимный винт (A, Рис. 6).

Рис. 6

Вращая рукоятку, опустите сверлильный стол на

20 мм под шпинделем и зафиксируйте его.

Положите на стол кусок ненужного дерева.

Очистите тканью пиноль шпинделя, посадочные

места патрона шпинделя и сверлильного

патрона.

Важно: Эти три элемента не должны содержать

остатков смазки, в ином случае патрон может

вывалиться.

Наденьте сверлильный патрон на патрон

шпинделя.

Откройте патрон на максимальный диаметр.

Вставьте патрон в конус шпинделя.

Вращайте патрон, пока он не зафиксируется в

шпинделе.

Опустите патрон почти до куска дерева на столе.

Патрон должен прочно удерживаться в

шпинделе (см. Рис. 7).
