6. РАСПАКОВКА

6.1. Откройте упаковку, извлеките машину

и все комплектующие детали.

6.2. Проверьте комплектность машины.

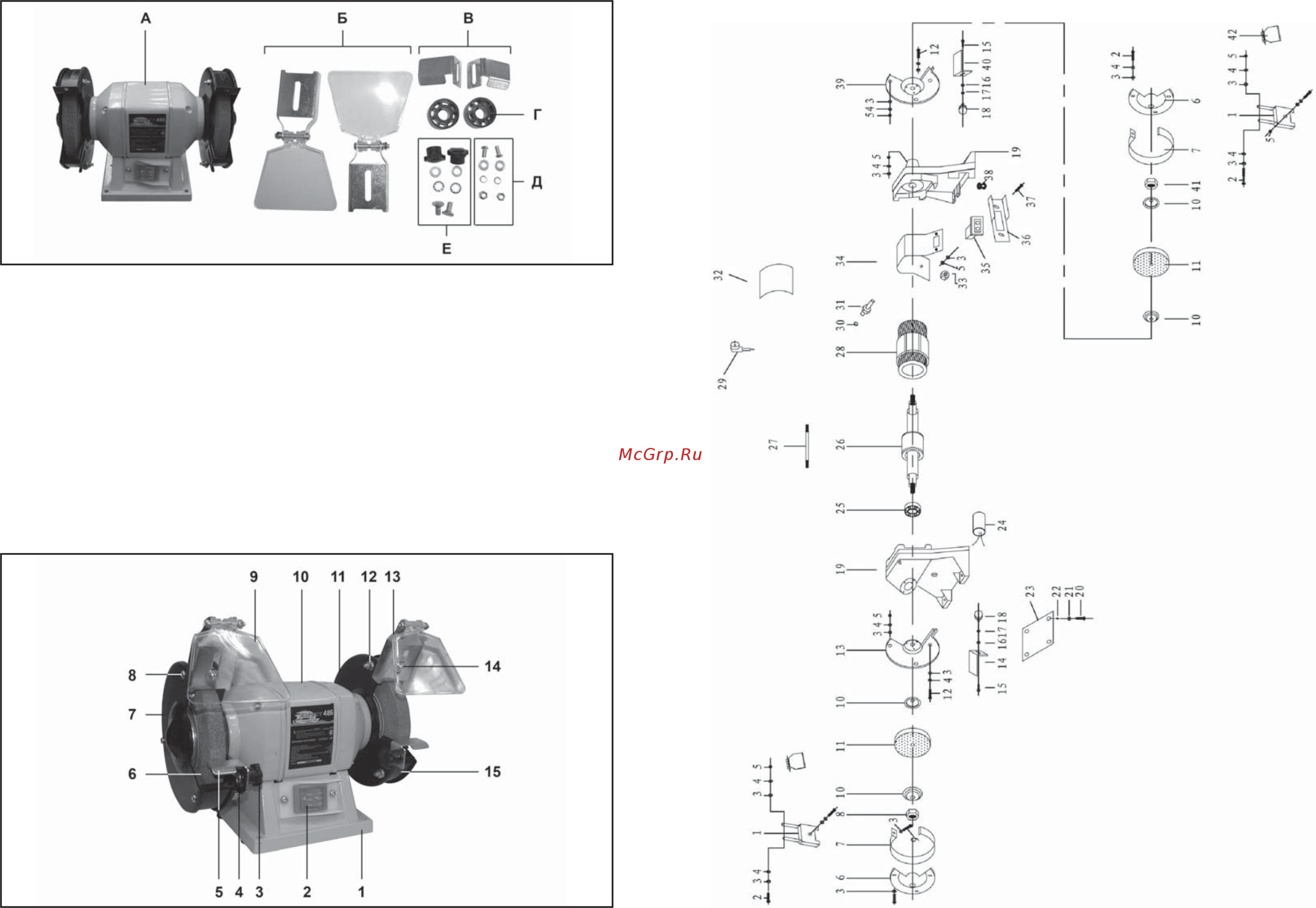

7. УСТРОЙСТВО МАШИНЫ

Машина состоит из следующих сбо-

рочных единиц и деталей (Рис.2):

1. Основание

2. Выключатель

3. Гайка с маховиком для установки

подручника

4. Болт с квадратным подголовником

5. Упор рабочий (подручник)

6. Круг шлифовальный

7. Кожух защитный внешний

8. Винт кожуха

9. Экран защитный

10. Кожух электродвигателя

11. Кожух защитный внутренний

12. Гайка кожуха

13. Скоба

14. Винт крепления скобы

15. Хомут защитного кожуха

Примечание: Так как конструкция ма-

шины симметрична, сходные по назна-

чению и симметрично расположенные

элементы конструкции обозначены

одной позицией.

Рис. 1

Рис. 2

СХЕМА СБОРКИ “КОРВЕТ 487, 488, 489”
