ДЕТАЛИ СБОРКИ «КОРВЕТ 322» (Рис. LTO 5)

*- позиция по схеме сборки

№* Код Наименование №* Код Наименование

1 127775 Кожух 24 127799 Кожух верхний

2 127776 Ограничитель (2) 25 127800 Кожух

127777 26 127801 Пластина

3 127778

Направляющая пильного

стола

27 127802 Втулка (2)

4 127779 Опора (2) 28 127803 Втулка распорная (4)

5 127780 Втулка распорная (4) 29 127804 Колесо (2)

6 127781 Стол пильный 30 127805 Скоба (2)

7 127782 Стойка 31 127806 Стол пильный

8 127783 Ручка 32 127807 Фиксатор

9 127784 Втулка 33 127808 Транспортир

10 127785 Кронштейн 34 127809 Винт

11 127786 Гайка 35 127810 Ручка

12 127787 Расклиниватель 36 127811 Кожух

13 127788 Ручка 37 127812 Направляющая скоса

14 127789 Кожух защитный 38 127813 Прижим

15 127790 Кожух защитный 39 127814 Винт

16 127791 Вставка защитного кожуха 40 127815 Рычаг

17 127792 Вставка защитного кожуха 41 127816 Винт

18 127793 Вставка защитного кожуха 42 127817 Плита опорная (2)

19 127794 Вставка защитного кожуха 43 127818 Втулка распорная (2)

20 127795 Ручка В1 127819 Маховик В10х80

21 127796 Скоба В2 127820 Ручка ВМ8х63 (2)

22 127797 Прижим В3 127821 Подшипник 80100 (4)

23 127798 Шпилька (3) В4 127822 Ручка 8х40 (2)

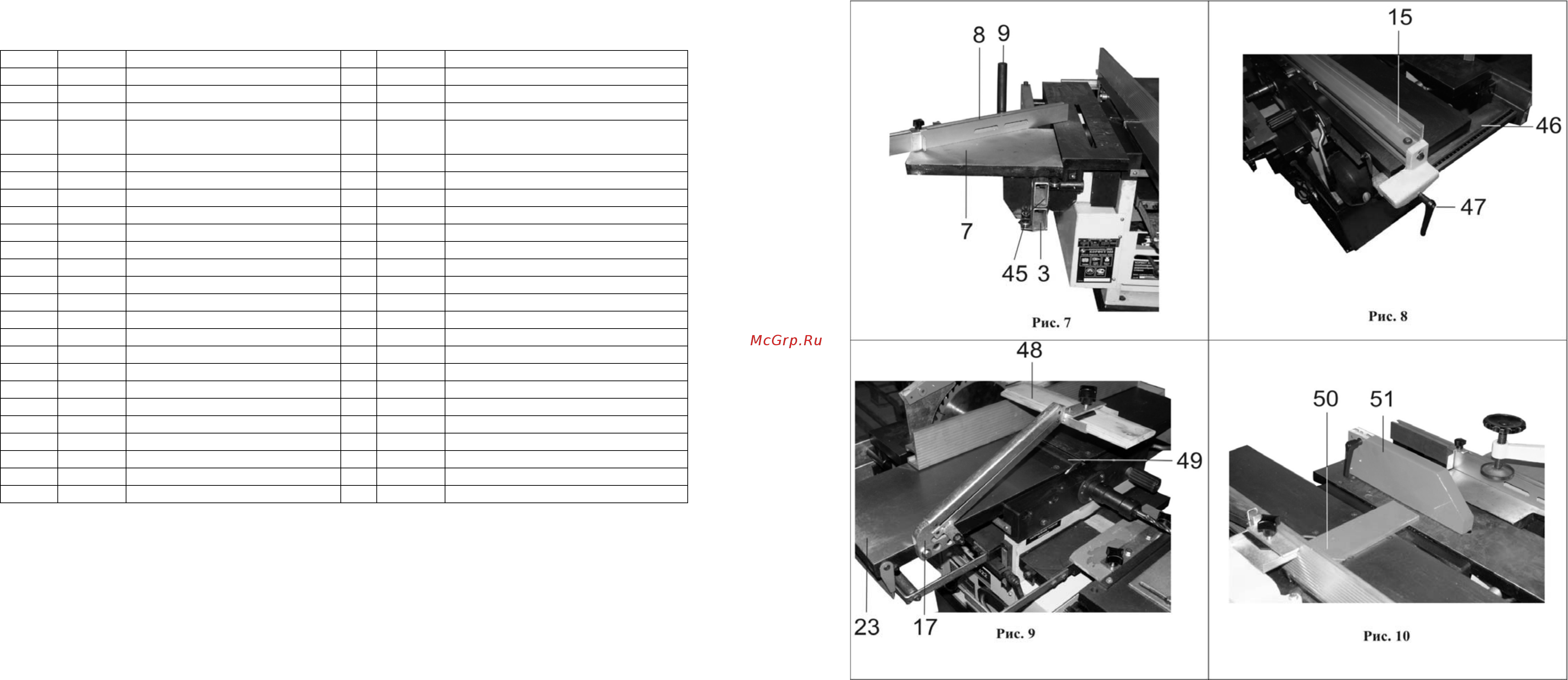

8.2.3. На направляющую (3), предварительно вывернув ограничительный болт с одной стороны

направляющей (3), установите пильный суппорт (7), ограничительный болт и, при необходимости,

отрегулируйте положение роликов (45), Рис.7.

8.2.4. На пильном суппорте (6) установите и закрепите стойку (9), направляющую скоса (8) и прижимное

устройство (11), Рис.2,7.

8.2.5. На рельсе (46) установите и ручкой (47) закрепите направляющую планку (15), Рис.8.

8.2.6. На боковой поверхности стола

подачи (23) установите и закрепите кронштейн защитной планки

рабочего вала (17). На кронштейне (17) установите и закрепите защитную планку (48), Рис.9.

8.2.7. При работе со станком, когда не используется строгальный вал (49) в режиме строгания (фугования),

установите и закрепите защитный кожух (50), Рис.10.

8.2.8. При работе со станком, когда не используется пильный диск (6), вместо защитного кожуха (13), Рис.6,

установите

и закрепите защитный кожух (51), Рис.10.

8.2.9. На фрезерном рабочем столе (28) установите и закрепите фрезерный суппорт (21), Рис.11.

8.2.10. На суппорте (21) установите и закрепите стойку (18) и на ней прижимное устройство (57), Рис.2,12.

8.3. Установка фрезерного оборудования

8.3.1. При выполнении фрезерных операций с применением пальчиковых фрез (53) на выступающую часть

(шпиндель) строгального вала (49) установите и закрепите специальный

фрезерный патрон (52), Рис.11.

8.3.2. В специальный фрезерный патрон (52) вставьте необходимую разрезную вставку (см.комплектность)

сквозной прорезью перпендикулярно болту фиксации, установите пальчиковую фрезу (53) и, используя

шестигранный ключ (см.комплектность), закрепите пальчиковую фрезу (53), Рис.11.

8.3.3.Установите и закрепите защитный колпак(58), Рис.12
