8
13.3. Утилизация
Машину и ее комплектующие, вышедшие из строя и не подлежащие ремонту, необходимо сдавать на специальные
приемные пункты по утилизации. Не выбрасывайте вышедшее из строя оборудование в бытовые отходы!
14. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА
РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА. ОПОРА РОЛИКОВАЯ

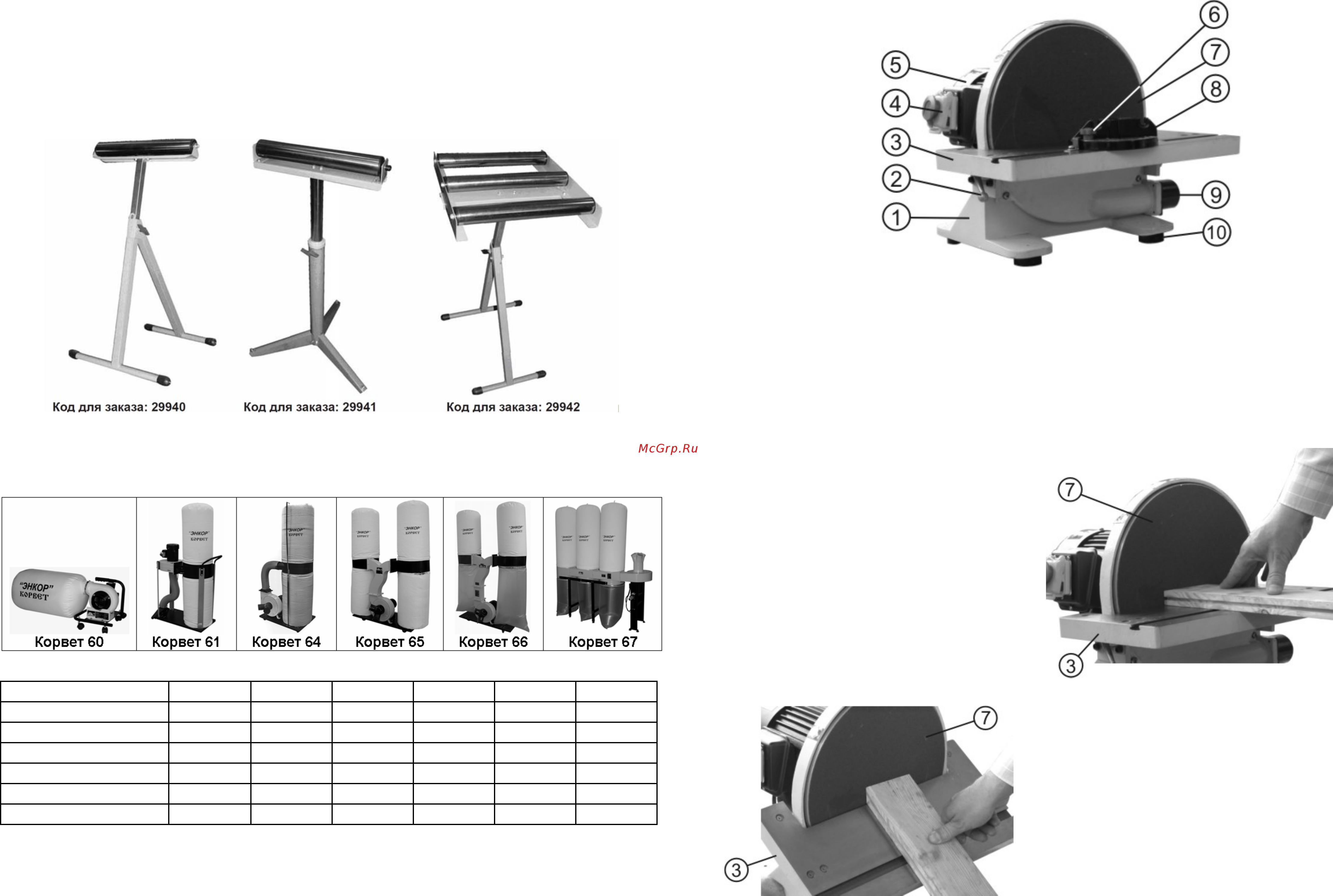

Для создания удобства при работе с пилой рекомендуем приобрести
опору роликовую, (Рис.6), которая облегчит
работу с заготовками большой длины как при подаче заготовки на обработку, так и при передаче готового изделия
после обработки.
Рис.6
ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», Рис. 7,
различных модификаций (см. Таблицу 6), которые обеспечат надлежащие условия работы и сохранят ваше
здоровье.
Рис. 7
Таблица 6.
КОРВЕТ 60 КОРВЕТ 61 КОРВЕТ 64 КОРВЕТ 65 КОРВЕТ 66 КОРВЕТ 67
Напряжение питания 220В, 50 Гц 220В, 50 Гц 220В, 50 Гц 220В, 50 Гц 380В, 50 Гц 380В, 50 Гц
Потребляемая мощность 750 Вт 750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха 13,9 м
3
/мин. 14,2 м
3
/мин. 42,6 м
3
/мин. 62,3 м
3
/мин. 70,8 м
3
/мин.76м
3
/мин.
Объём фильтра 0,064м
3
0,153м
3
0,306м
3
0,306м
3
0,7м
3
Объём пылесборника 0,015м
3
0,064м
3
0,153м
3
0,306м
3
0,43м
3
0,59м
3
Код для заказа 90600 90610 90640 90650 90660 90670
5
Рис.1
8. СБОРКА
В паз рабочего стола (3) вставьте направляющую пластину транспортира (8), Рис.1.
9. ПОДГОТОВКА К РАБОТЕ (Рис.1)
9.1. Установите машину на верстаке (при необходимости закрепите болтами). Рекомендуем через патрубок
пылесборника (9) подключить машину к системе удаления пыли, т.е. к пылесосу (не комплектуется).
9.2. Для пуска машины нажмите на зеленую кнопку магнитного
пускателя (4).
9.3. Для остановки машины нажмите на красную кнопку магнитного пускателя (4).
9.4. Для экстренной остановки машины нажмите на крышку магнитного пускателя (4).
10. ОСНОВНЫЕ ОПЕРАЦИИ
10.1. Параллельное шлифование (Рис.2)
10.1.1. Установите заготовку на рабочий стол (3), чтобы
она располагалась параллельно диску (7). Не
прижимайте слишком сильно заготовку к
шлифовальному диску (7). Машина работает лучше без
приложения больших усилий нажатия на заготовку. Во
время работы берегите руки.
10.1.2. Равномерное прижатие заготовки к столу (3) в
процессе работы гарантирует стабильные результаты.
Рис.2
Рис. 3
10.2. Шлифование под углом (Рис.1, 3)
10.2.1. Шлифование можно осуществлять под углом от 0
до 45 градусов. Контроль угла установки рабочего стола
(3) осуществляется по шкале с обеих сторон рабочего
стола (3).
10.2.2. Для регулировки рабочего стола (3) поверните
ручки фиксации положения стола (2), Рис.1, против
часовой стрелки, установите стол (3) на необходимый
угол наклона, поверните ручки (8), Рис
.1, в
противоположном направлении до определённого
усилия. Хорошо закреплённый рабочий стол (3)
обеспечит высокую точность.
10.2.3. Операция шлифования выполняется согласно
п.10.1
