16
№* Код Наименование детали №* Код Наименование детали
145 202818 Колесо 156 202828 Гайка M10
146 202819 Шкала 157 202829 Шайба
147 202820 Палец 158 202830 Болт M8*30
148 202821 Винт M6*6 159 202831 Шайба 8
149 202822 Винт M8*25 160 202832 Шайба 8
150 202823 Винт M6*25 161 202833 Блок
151 202824 Заклепка 162 202834 Экран защитный
153 202825 Шайба 164 202835 Винт M4*14
154 202826 Винт 165 202836 Лампа сигнальная
155 202827 Шайба 10 166 202837 Гайка ходового винта
Описание работы электрооборудования
Станок подключается в розетку сети 220V, 50Hz c помощью вилки с заземляющим контактом. Перед
подключением необходимо проверить надежность соединения станка с заземляющим контактом вилки.
Для включения станка необходимо:
- установить ручку трёхпозиционного переключателя SA1 в зависимости от выбранного направления
вращения в положение For (вперед) или Rev (назад);
- установить ручку регулировки частоты вращения шпинделя (17)
в положение «низкая или высокая
скорость», Рис.2;
- включить вращение, поворачивая регулятор скорости RP+ SA2 по часовой стрелке и установить требуемые
обороты. Изменение частоты вращения происходит в зависимости от величины поданного напряжения на
якорь двигателя М. Частота вращения прямо пропорциональна напряжению, поступающему от
преобразователя АР.
Выключить вращение шпинделя можно тремя способами:
- поворачивая регулятор
RP + SA2 против часовой стрелки до щелчка;
- установив ручку трёхпозиционного переключателя SA1, в положение 0;
- выведением подключающей вилки из розетки.
В любом случае, для возобновления работы включить вращение шпинделя можно только так, как
было описано выше. Поэтому для временного отключения вращения пользуйтесь регулятором,
плавно уменьшая частоту вращения до щелчка.
От перегрузок и короткого
замыкания электрооборудование станка защищено предохранителем FU. В
случае его перегорания установите аналогичный предохранитель или обратитесь в центр сервисного
обслуживания.

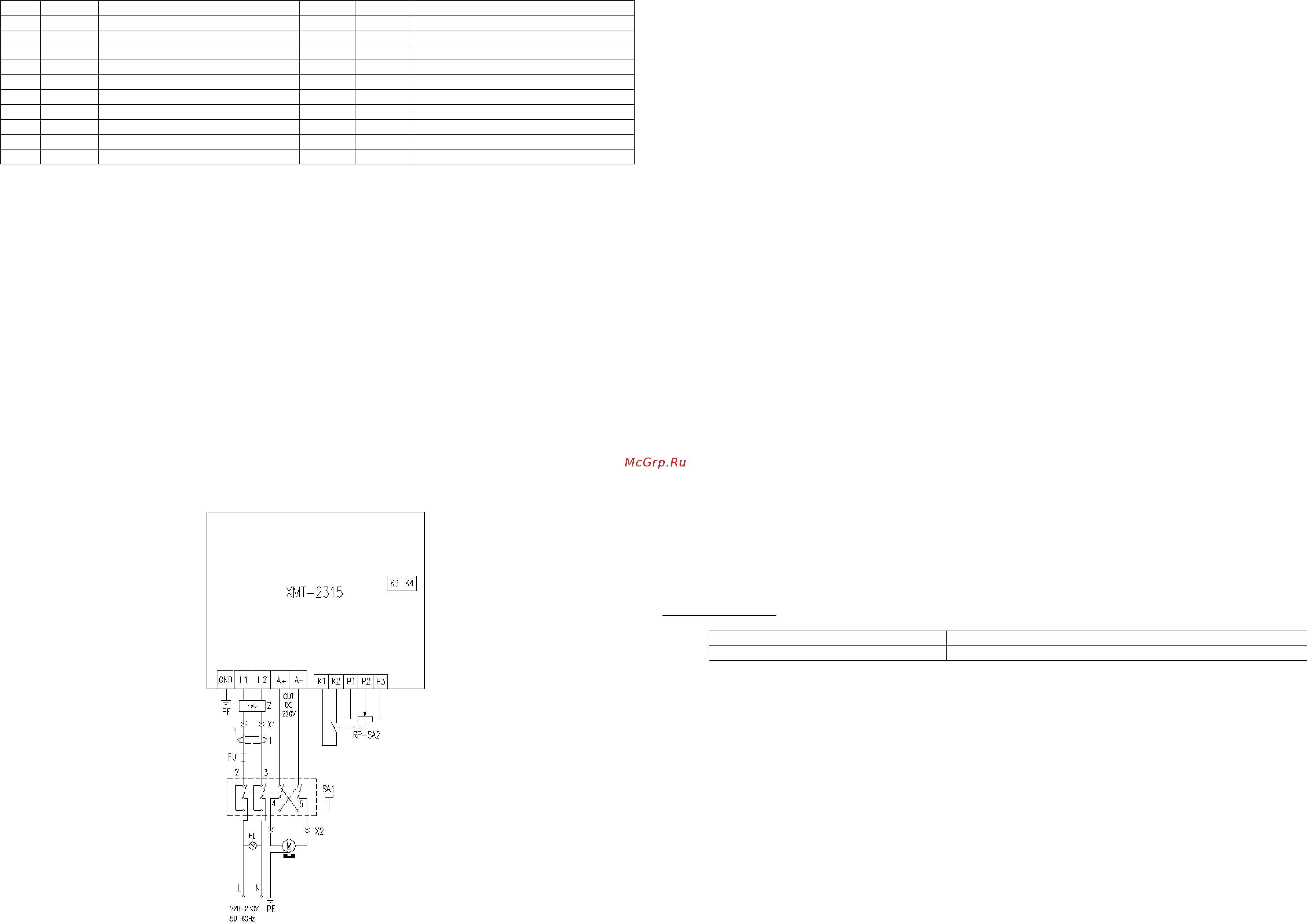

ЭЛЕКТРИЧЕСКАЯ СХЕМА СТАНКА "КОРВЕТ 412"
5
4.2.13. Защитите себя от попадания стружки: защитный экран должен находиться в крайнем нижнем положении.
4.2.14. Не допускайте скопление стружки на столе станка.
4.2.15. Убирайте стружку при помощи крючка и щётки.
4.2.16. При Т.О. не допускайте попадания смазочных материалов на кнопки и рычаги управления.
4.2.17. Производите измерения обрабатываемой детали при помощи
мерительных приборов и инструментов только
после полной остановки вращающихся и движущихся элементов станка.
4.2.18. К работе со станком допускается подготовленный и имеющий опыт работы на фрезерных
металлообрабатывающих станках персонал.
4.2.19. Не допускайте наматывание стружки на режущий инструмент и скопление стружки на обрабатываемой
заготовке.
4.2.20. Не допускайте попадания стружки на ходовой винт подачи.
5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям вашего
станка. Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка.
5.1. Электрические соединения. Требования к шнуру питания
5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик должен
установить соответствующую розетку.
5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный сервисный центр.
ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для использования только в сухом помещении. Не допускайте
установку станка во влажных помещениях.
5.2 Требования к двигателю
ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки и
пыли. Так обеспечивается его беспрепятственное охлаждение
.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.
Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти и
устранить возможную причину.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10%
относительно номинального значения не влияют на нормальную
работу станка. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с
помощью квалифицированного электрика проверяйте все
разъёмы, рабочее напряжение и потребляемый ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов. Приведённые в
таблице данные о длине подводящих проводов относятся к
расстоянию между распределительным щитом, к
которому подсоединен станок, и вилкой штепсельного разъёма станка. При этом, не имеет значения, осуществляется
подвод электроэнергии к станку через стационарные подводящие провода, через удлинительный кабель или через
комбинацию стационарных и удлинительных кабелей.
Удлинительный провод должен иметь на одном конце вилку с
заземляющим контактом, а на другом – розетку, совместимую с вилкой вашего станка.
Предупреждение:
Станок должен быть заземлен.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
