7

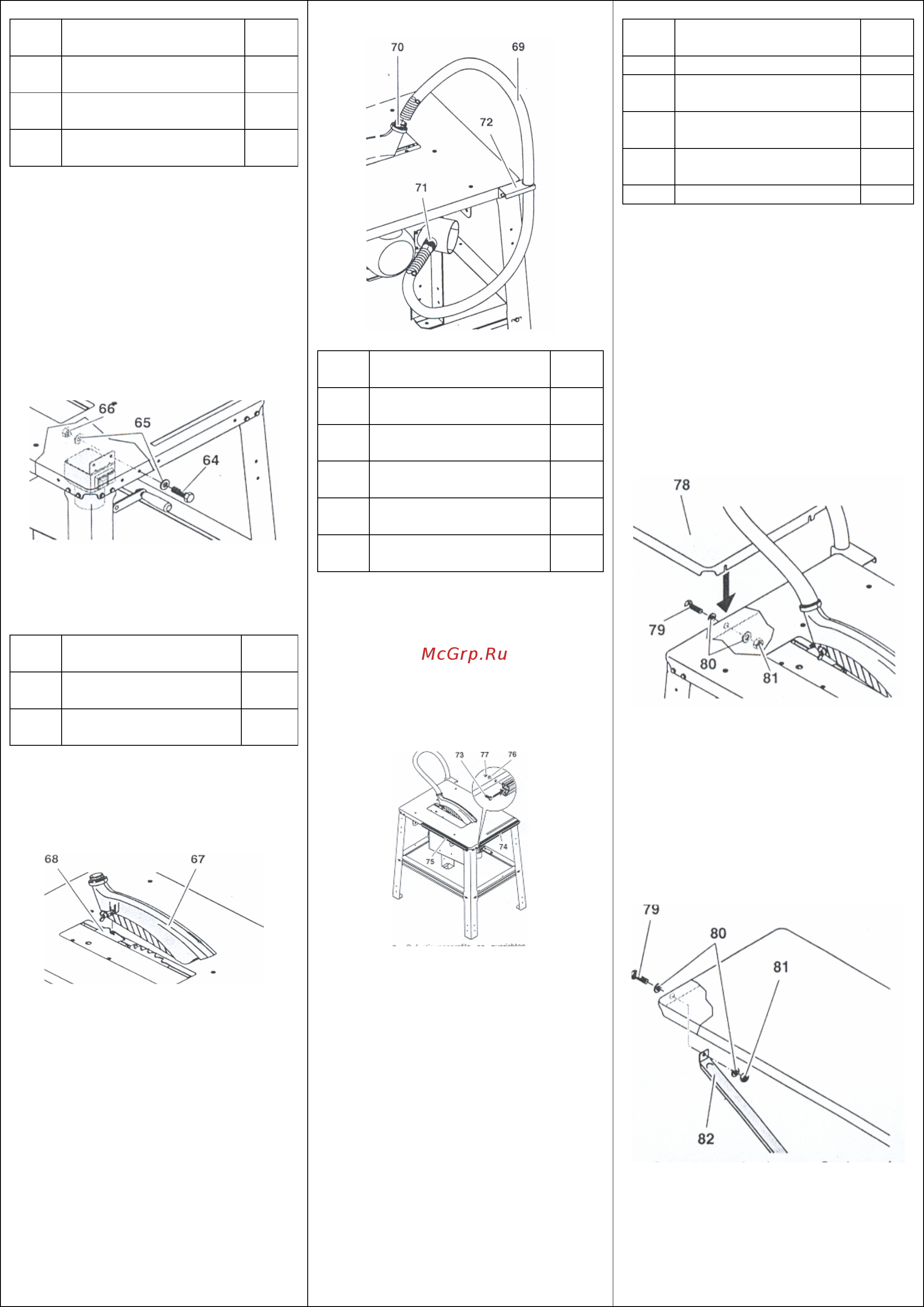

Монтаж включателя/выключателя
Поз. Обозначение Кол-
во
64 Винт с шестигранной
головкой М6 х 16
2
65 Прокладочная шайба
6,4
4
66 Шестигранная гайка
М6
2
1. Освободить транспортировочное
крепление
включателя/выключателя и прочно
привинтить металлическую
пластинку для его крепления к
столешнице:
- вставить снаружи винты с
шестигранной головкой (64) с
прокладочными шайбами (65);
- надеть изнутри прокладочные
шайбы (65) и навинтить
шестигранные гайки (66).
Внимание!
Следите за тем, чтобы
кабель не проходил по острым
кромкам и не перегибался.
Монтаж отсасывания стружки.
Поз. Обозначение Кол-
во
67 Кожух для отвода
стружки
1
69 Шланг для
отсасывания стружки
1
1. Вывести вращением кривошипной
рукоятки полотно пилы в верхнее
положение.
2. Кожух для отвода стружки (67)
смонтировать на расклинивающем
ноже (68).
3. Шланг для отсасывания стружки (69)
вставить одним концом в
аспирационный патрубок (70)
кожуха для отвода стружки.
4. Другой конец шланга для
отсасывания стружки вставить в
аспирационный патрубок (71) на
коробке для защиты полотна пилы.
5. Закрепить шланг для отсасывания
стружки в держатель (72).
6. Аспирационный патрубок на
коробке для защиты полотна пилы
подсоединить к подходящей
отсасывающей установке (смотри
«Отсасывание стружки» в разделе
«Эксплуатация»).
Монтаж крепежных профилей.
Поз. Обозначение Кол-
во
73 Винт с шестигранной
головкой М6 х 16
4
74 Крепежный профиль,
короткий
1
75 Крепежный профиль,
длинный
1
76 Прокладочная шайба
6,4
4
77 Шестигранная гайка
М6
4
1. Вставить в крепежный профиль по
два винта с шестигранной головкой
(73).
2. Установить крепежный профиль:
- короткий крепежный профиль
(74) на передней стороне
столешницы.
- длинный крепежный профиль
(75) на левой стороне
столешницы.
3. Выставить крепежные профили так,
чтобы в выфрезерованной в
профиле канавке осталось место
для винтов с шестигранной
головкой столешницы.
4. Надеть изнутри на винты с
шестигранной головкой по одной
прокладочной шайбе (76) и
навинтить шестигранную гайку (77).
Монтаж удлинительной плиты.
Поз. Обозначение Кол-
во
78 Удлинительная плита 1
79 Винт с шестигранной
головкой М6 х 16
6
80 Прокладочная шайба
6,4
12
81 Шестигранная гайка
М6
6
82 Стойка 2
Внимание!
При монтаже удлинительной
плиты удлинительная плита и
стойки должны крепко удержи-
ваться, пока эти детали привинчены
только с одного конца
1. Удлинительную плиту (78) прочно
привинтить к задней стороне
столешницы как это показано на
рисунке с помощью двух винтов с
шестигранными головками (79),
четырех прокладочных шайб (80) и
двух шестигранных гаек (81).
2. Стойки (82) привинтить к
удлинительной плите с помощью
винта с шестигранной головкой (79)
– по одному на стойку – двух
прокладочных шайб (80) и
шестигранной гайки (81).
Конец стойки с вертикальным
углом крепится к кромке
столешницы, а конец с плоским
углом к короткой задней распорке
(смотри рисунок).
3. Прочно привинтить стойки к
короткой распорке на задней
стороне пилы с помощью винта с
шестигранной головкой (79) – по
одному на стойку - , двух
прокладочных шайб (80) и
шестигранной гайки (81).
