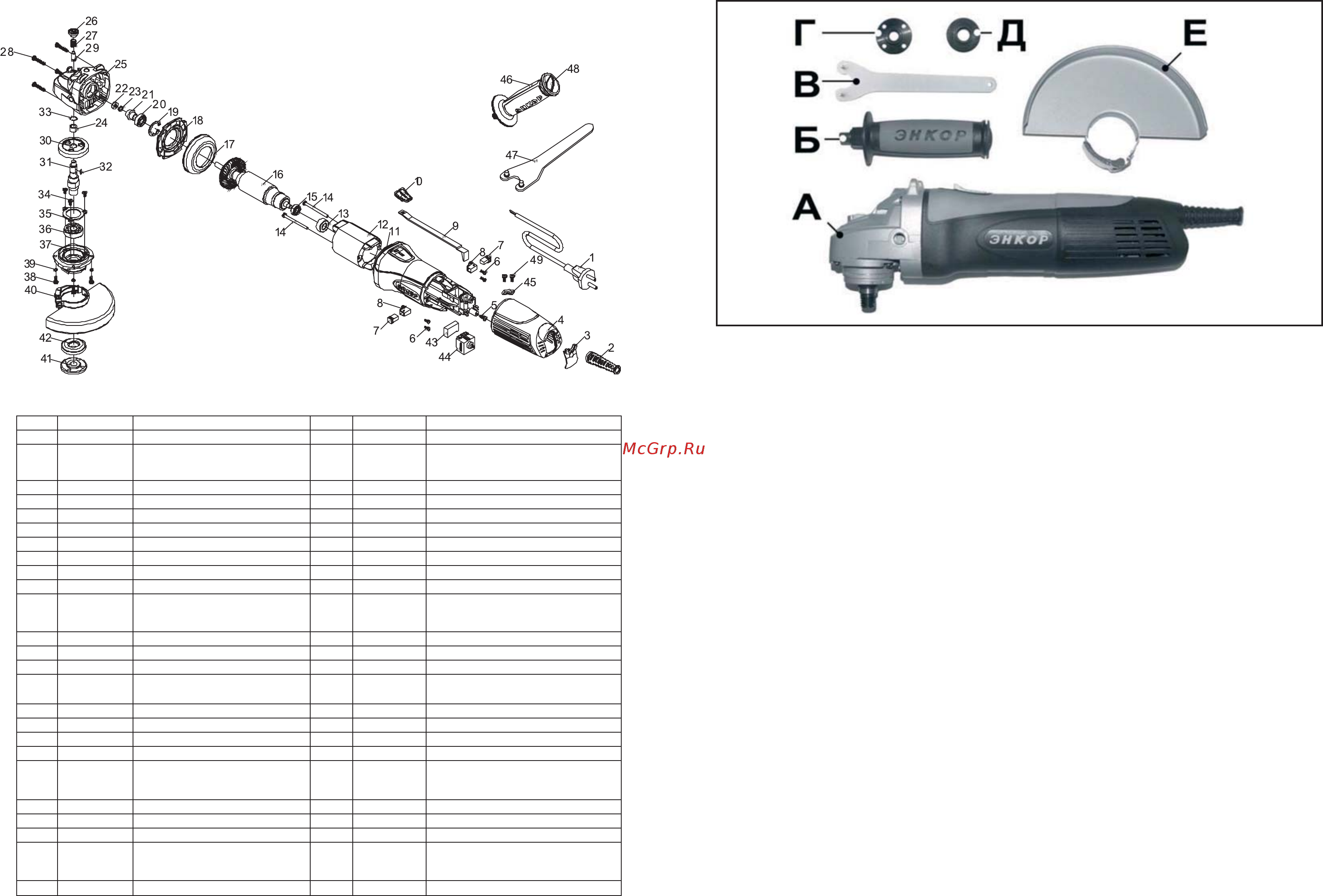

13. СХЕМА СБОРКИ МАШИНЫ «УШМ-900/125»

14. ДЕТАЛИ СБОРКИ МАШИНЫ «УШМ-900/125»

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 224200 Шнур сетевой 26 224224 Кнопка фиксатора

2 224201

Муфта сетевого

шнура

27 224225 Пружина

3 224202 Заглушка 28 224226 Винт

4 224203 Крышка корпуса 29 224227 Штифт фиксатора

5 224204 Винт 30 224228 Колесо зубчатое

6 224205 Винт 31 224229 Шпиндель

7 224206 Щётка 32 224503 Шпонка полукруглая

8 224207 Щёткодержатель 33 224504 Кольцо стопорное

9 224208 Привод выключателя 34 224230 Винт

10 224209 Кнопка выключателя 35 224231 Фиксатор подшипника

11 224210 Корпус мотора 36

224232,

245110

Подшипник 6201RS

12 224211 Статор 37 224233 Крышка редуктора

13 224212 Втулка резиновая 38 224234 Винт

14 224213 Винт 39 224505 Шайба

-гровер

224214,

245100

Подшипник 607ZZ 40 50372 Кожух защитный

16 224215 Ротор 41 50378 Гайка прижимная

17 224216 Диффузор 42 50379 Фланец

18 224217 Дефлектор 43 224235 Конденсатор

19 224218 Кольцо стопорное 44 224236 Выключатель

224219,

245102

Подшипник 608ZZ 45 224237 Скоба сетевого шнура

21 224220 Шестерня коническая 46 50376 Дополнительная рукоятка

22 224221 Гайка 47 50380 Ключ

23 224502 Шайба-гровер 48 224506 Заглушка

224222,

245171

Подшипник игольчатый

HK080805

49 Винт

25 224223 Корпус редуктора

4. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не подключайте

машину к сети питания до тех пор, пока

внимательно не ознакомитесь с изло-

женными в «Руководстве» рекоменда-

циями.

ЗАПРЕЩАЕТСЯ работать машиной в

состоянии алкогольного или наркоти-

ческого опьянения.

ВНИМАНИЕ! В процессе работы элек-

троинструментом не допускайте на-

хождения в рабочей зоне детей и по-

сторонних лиц.

4.1. Ознакомьтесь с назначением, прин-

ципом действия, приемами работы и

максимальными возможностями вашей

машины.

4.2. Запрещается работа машиной в по-

мещениях с относительной влажностью

воздуха более 80%.

ЗАПРЕЩАЕТСЯ эксплуатация маши-

ны в условиях воздействия капель и

брызг (на открытых площадках во вре-

мя снегопада или дождя), вблизи вос-

пламеняющихся жидкостей или газов,

во взрывоопасных помещениях или

помещениях с химически активной

средой, разрушающей металлы и изо-

ляцию, а также в условиях чрезмерной

запылённости воздуха.

4.3. Не подвергайте машину воздействию

резких температурных перепадов, спо-

собных вызвать образование конденсата

на деталях электродвигателя. Если маши-

на внесена в зимнее время в отапливае-

мое помещение с

улицы, рекомендуется

не включать ее в течение времени, доста-

точного для устранения конденсата.

ВНИМАНИЕ! Во время работы с элек-

троинструментом избегайте соприкос-

новения с заземлёнными поверхно-

стями.

4.4. Перед первым включением маши-

ны обратите внимание на правильность

сборки и надежность установки инстру-

мента или оснастки.

4.5. Проверьте работоспособность вы-

ключателя и переключателей режимов.

4.6. Используйте машину только по на-

значению. Применяйте инструмент и

оснастку, предназначенные для работы

машиной. Не допускается самостоятель-

ное проведение модификаций машины, а

также использование машины для работ,

не регламентированных данным «Руко-

водством».

4.7. Во избежание получения травмы при

работе с машиной не надевайте излишне

свободную одежду, галстуки, украшения.

Они могут попасть в подвижные детали

машины.

Рис. 1
