УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА, ПРИНЦИП РАБОТЫ

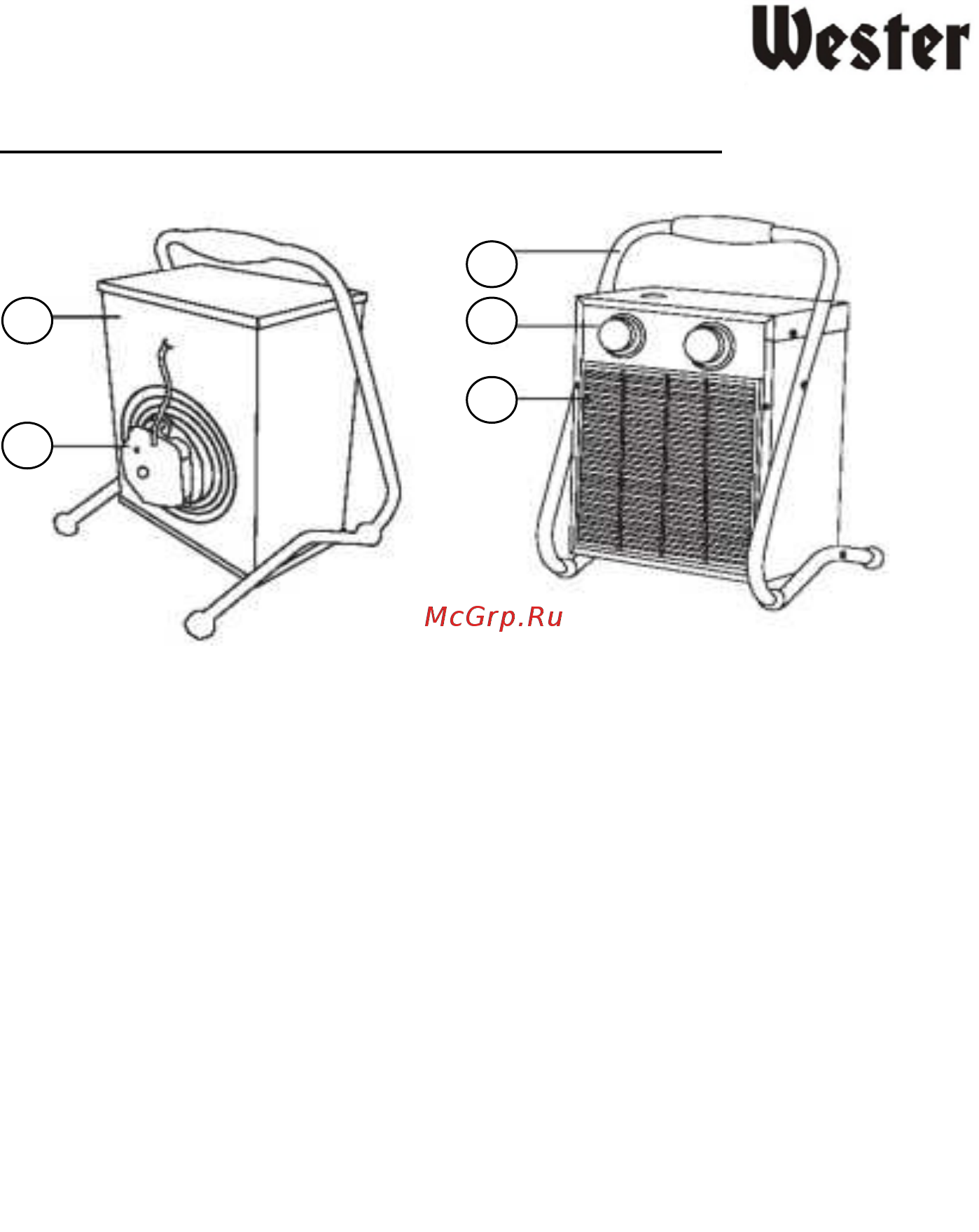

Рис.1

1 – Корпус

2 – Ручка-подставка

3 – Вентилятор

4 – Панель управления

5 – Решетка тепловентилятора

Несущая конструкция тепловентилятора (рис. 1) состоит из корпуса (1; рис.1) и

ручки-подставки (2; рис.1). Вентилятор (3; рис.1) расположен в задней части

тепловентилятора. Блок управления смонтирован на шасси, расположенном в

верхней части корпуса под крышкой. Органы управления вынесены на панель

управления (4; рис.1). Внутри корпуса расположены трубчатые

электронагревательные элементы, закрытые с лицевой стороны

тепловентилятора решеткой (5; рис.1). Воздушный поток, втянутый вентилятором

в корпус, проходя между петлями трубчатых электронагревательных элементов,

нагревается и подается в помещение через решетку.

Работа тепловентилятора возможна в одном из следующих режимов:

• режим 0 – вентиляция;

• режим 1 一 вентиляция с нагревом (неполная мощность);

• режим 2 - вентиляция с нагревом (полная мощность).

Электрическая схема тепловентилятора изображена на рис.2:
