1.Штанга.( для модели GGT-1500S )

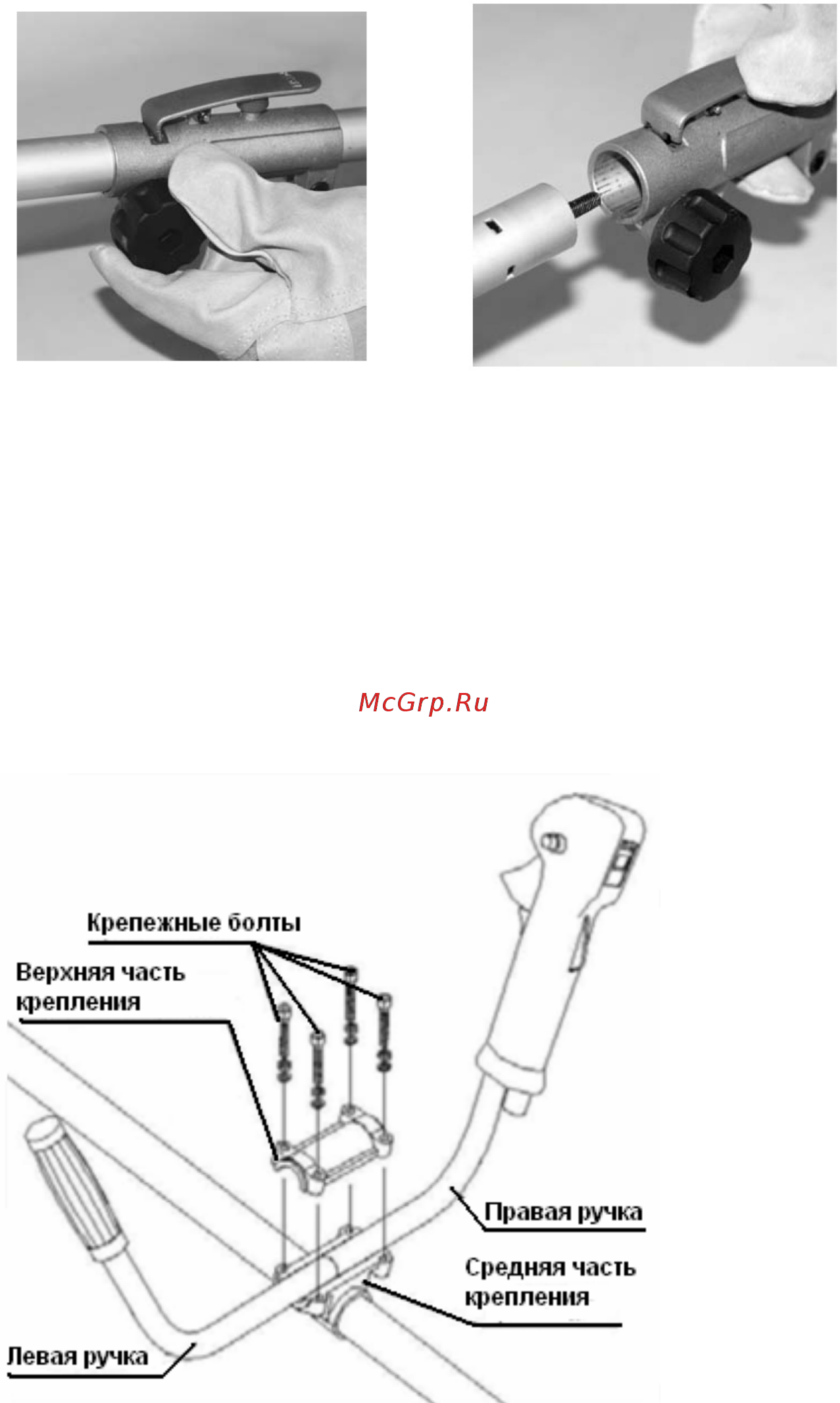

Выжмите фиксирующий рычаг системы крепления, и соедините обе части штанги.

Крепление фиксирующего рычага должно войти в направляющий паз на нижней штанге.

Правильно собранное соединение нельзя разомкнуть без нажатия фиксирующего

рычага.

Затяните дополнительное крепление соединительной муфты до упора.

В зависимости от выполняемых работ вы можете вращать нижнюю штангу на

фиксированные углы 90 и 180 градусов. При этом нижняя штанга всегда будет надежно

закреплена.

2. Рукоятка управления

Для крепления рукоятки управления к штанге используется узел крепления рукоятки

управления. Он состоит из верхней части крепления, крепежных болтов, нижней и

средней частей крепления, расположенной на штанге.

Порядок установки рукоятки управления на штангу.

• Взять среднюю часть крепления рукоятки управления и поместить в углубление

правую и левую рукоятки, на равном удалении от центра.

• Установить в пазы верхнею часть крепления в прорези, расположенные на средней

части крепления.

• Скрепить верхнюю и среднюю часть крепления с помощью болтов. (рис.2).

ПРИМЕЧАНИЕ.

Рукоятка состоит из двух частей для

обеспечения возможности их раздельной

регулировки.

Предусмотрена возможность

регулирования положения рукоятки

управления вдоль штанги для достижения

оптимальной балансировки изделия.

Для регулирования положения рукоятки

управления следует:

• ослабить болты нижнего крепления с

помощью шестигранного ключа;

• переместить нижнюю часть

крепления рукоятки управления

вдоль штанги изделия на

необходимое расстояние;

• плотно затянуть болты. (рис.3)

Рис.2
