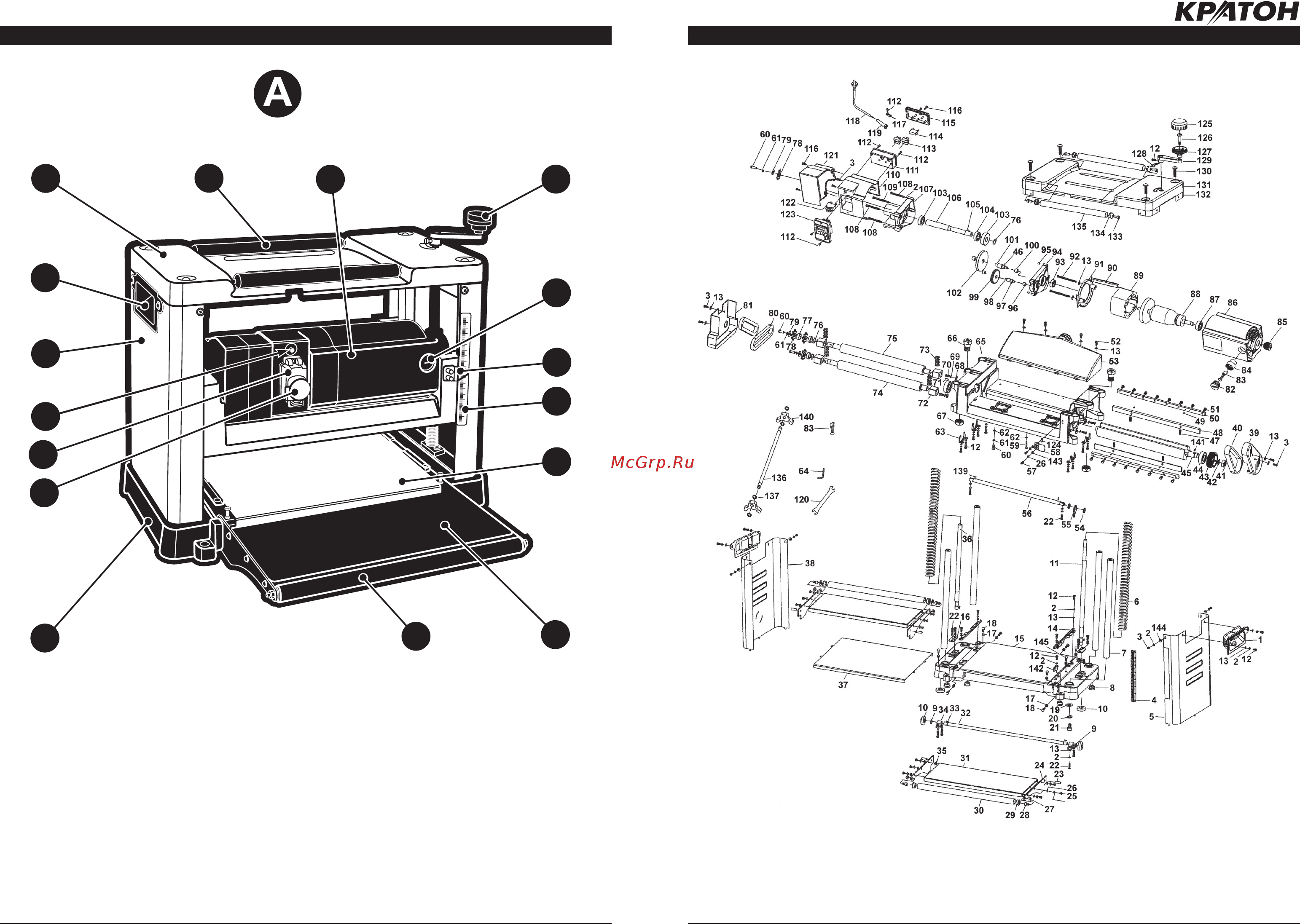

УСТРОЙСТВО СТАНКА (РИС. А )
1. Основание станка
2. Блокирующая кнопка
3. Коробка электровыключателей
4. Кнопка термопредохранителя
5. Стенка (2 шт.)
6. Ручка
7. Крышка
8. Ролик (2 шт.)
9. Блок строгальный
10. Рукоятка
11. Крышка
12. Указатель
13. Линейка
14. Стол рейсмусовый
15. Стол дополнительный
16. Ролик (2 шт.)
5
4
6
7
9
3
10
8
11
1
2
25
12
13
14
СХЕМА СБОРКИ
15
16
Содержание
- Содержание 1
- Дополнительная информация об изделии 5
- Заводской серийный номер 5
- Наименование изделия станок рейсмусовый wmt 06 5
- Www kraton ru 8
- Внимание для вашей собственной безопасности никогда не подключайте вилку кабеля электропитания к розетке электросети до окончания сборки станка изучения инструкции по эксплуатации и правил безопасности внимание для защиты электрообо рудования станка и электропроводки от перегрузок и короткого замыкания на электрическом щите подключения дан ной линии необходимо применять плав кие предохранители или автоматические выключатели на 16 а 8
- Для заметок 8
- Клеммой на вилке вилка должна встав ляться в соответствующую розетку име ющую надежное заземление запрещается переделывать штепсель ную вилку кабеля электропитания станка если она не входит в розетку питающей электрической сети квалифицированный электрик должен установить соответствующую розетку при повреждении кабеля электропита ния его необходимо заменить замену кабеля электропитания должен произво дить только изготовитель станка или сер висный центр используйте только трехжильные уд линительные кабели с трехконтактными вилками с заземлением и соответствую щие розетки в которые вилка включает ся предупреждение этот станок пред назначен для использования только в су хом помещении нельзя допускать уста новку станка во влажных помещениях и в местах попадания влаги 8
- Опасность из за разлетающихся частей заготовок опасность поражения электрическим током при неправильной прокладке элек трического кабеля 8
- Подключение станка к источнику электропитания 8
- Правила безопасности 8
- Станок был разработан для работы только при одной величине электрического питающего напряжения по электробезопасности станок соответствует i классу защиты от поражения электри ческим током перед началом работы убедитесь что напряжение источника электропитания соответствует техническим характеристикам станка 8
- Схема сборки 8
- Требования к электродвигателю внимание для исключения опасности 8
- Щающегося ножа в рабочей зоне опасность из за разрушения строгаль ных ножей опасность ранения отлетевшими ча стями заготовок опасность от шума и пыли обязатель но надевайте средства личной защиты защита глаз ушей и дыхательных путей применяйте вытяжные установки 8
- Электрические соединения и требова ния к кабелю электропитания предупреждение для предотвраще ния поражения станочника электрическим током станок должен быть обязательно заземлен в случае поломки или неисправности заземление создает путь наименьшего сопротивления для электрического тока и снижает опасность поражения элек трическим током этот станок оснащен электрическим кабелем оборудованным заземляющим проводом и заземляющей 8
- Www kraton ru 9
- Длина удлинительного 9
- До 10 9
- До 20 2 5 9
- Кабеля м электрическое напряже ние в поперечное сечение медных проводов удли нительного кабеля м 9
- Повреждения электродвигателя регуляр но очищайте его от опилок и древесной пыли таким образом обеспечивается его беспрепятственное охлаждение если электродвигатель не запускается или внезапно останавливается при рабо те сразу же отключите станок отсоедините вилку кабеля электропита ния станка от розетки и попытайтесь най ти и устранить возможную причину колебания напряжения электросети в пределах 5 относительно номиналь ного значения не влияют на нормальную работу станка но необходимо чтобы на электродвигатель станка подавалось электрическое напряжение 220 в чаще всего проблемы с электродвигате лем станка возникают при некачествен ных контактах в разъемах электрических соединений при перегрузках понижен ном напряжении электрического питания квалифицированный электрик должен периодически проверять все электро разъемы напряжение в электрической питающей сети и величину тока потре бляемого станком при необходимости используйте удли нительный кабель соответствующий но минальной мощности ст 9
- Подключение станка к источнику электропитания 9
- Происходит дополнительное падение напряжения которое может привести к неустойчивой работе электродвигателя станка приведенные в таблице длина удли нительного электрического кабеля и раз меры поперечного сечения проводов данные относятся к расстоянию между электрическим распределительным щи том к которому подсоединен станок и его штепсельной вилкой при этом не имеет значения осуществляется ли подвод электроэнергии к станку через стацио нарные подводящие провода через удли нительный кабель или через комбинацию стационарных и удлинительных кабелей удлинительный провод должен иметь на одном конце вилку а на другом розет ку совместимую с электрической вилкой вашего станка 9
- Схема сборки 9
- Таблица длина удлинительного электрического кабеля и размеры поперечного сече ния проводов 9
