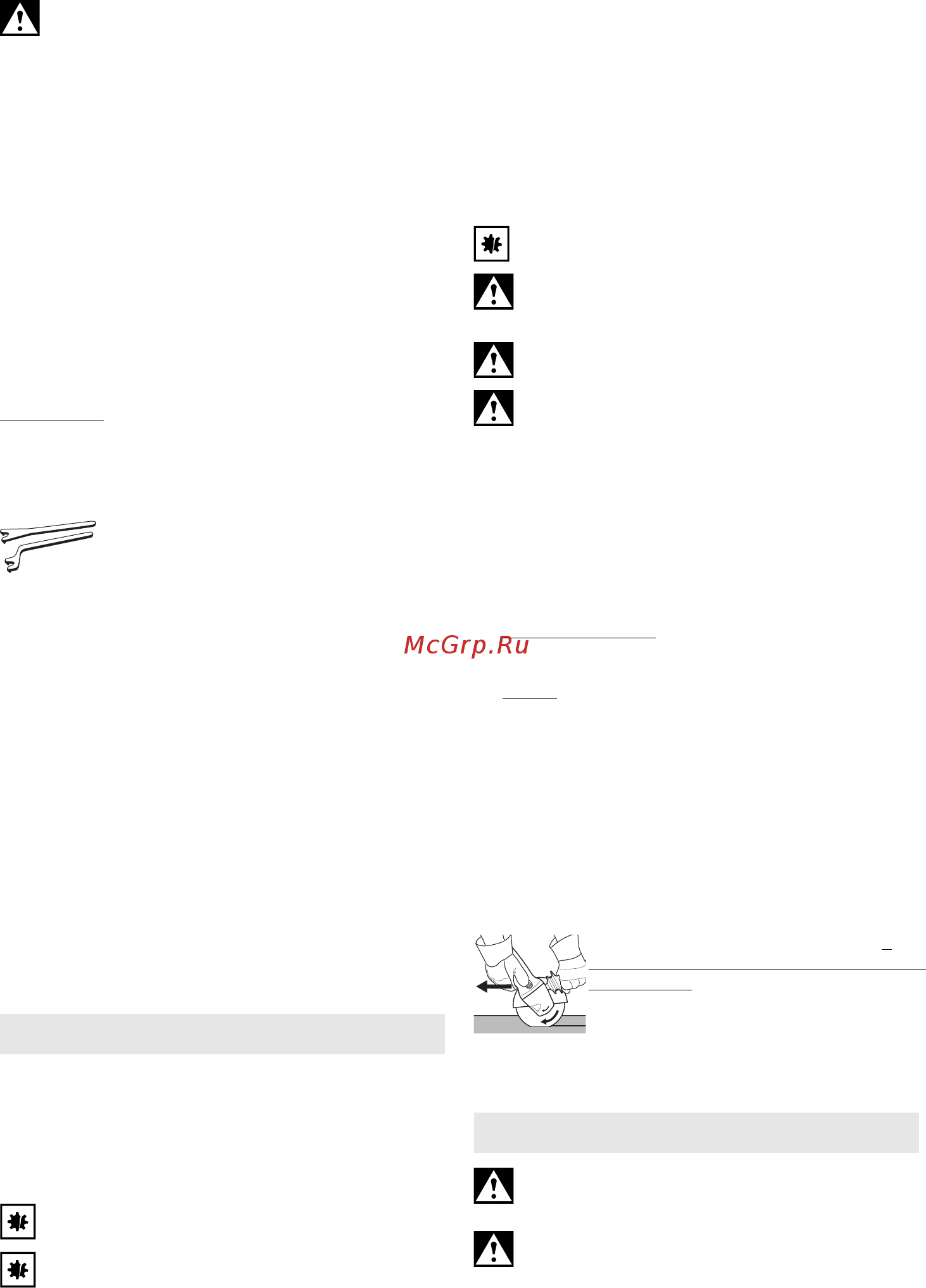

FRANÇAIS fr
29
Si l'outil de travail situé dans la zone de serrage
est d'une épaisseur supérieure à 6 mm, l'
écrou
de serrage (sans outil) ne doit pas être utilisé
! Dans
ce cas, utiliser l'
écrou de serrage (14) avec une clé à
ergots (15).
- Bloquer la broche (voir chapitre 7.1).
- Rabattre l'étrier
(13)
de l'écrou de serrage vers le
haut.
- Monter l'écrou de serrage (12) sur la broche (9).
- Au niveau de l'étrier
(13), serrer l'
écrou de serrage
à la main, dans le sens des aiguilles d'une
montre.
- Rabattre de nouveau l'étrier
(13)
vers le bas.
Desserrer l'écrou de serrage (sans outil) (12)
:
- Bloquer la broche (voir chapitre 7.1).
- Rabattre l'étrier
(13)
de l'écrou de serrage vers le
haut.
- Dévisser l'écrou de serrage
(12)
à la main, dans
le sens inverse des aiguilles d'une montre.
Remarque :
en cas d'écrou de serrage
(12) grippé, il
est possible d'utiliser une clé à ergots
pour le dévis-
sage.
7.4 Fixation / desserrage de l'écrou de ser-
rage (suivant l'équipement)
Serrer l'écrou de serrage (14) :
Les 2 côtés de l'écrou de serrage sont différents.
Visser l'écrou de serrage sur la broche comme suit :
Voir page 2, illustration B.
- A) En cas de meule fine :
l'épaulement de l'écrou de serrage (14) est tourné
vers le haut, afin de pouvoir fixer correctement
une meule fine.
A) En cas de meule épaisse :
l'épaulement de l'écrou de serrage (14) est tourné
vers le bas, afin de pouvoir fixer correctement
l'écrou de serrage sur la broche.
- Bloquer la broche. Visser énergiquement l'écrou
de serrage (14) à l'aide de la clé à ergots (15),
dans le sens des aiguilles d'une montre.
Desserrage de l'écrou de serrage
- Bloquer la broche (voir chapitre 7.1). Dévisser
l'écrou de serrage (14) à l'aide de la clé à ergots
(15), dans le sens inverse des aiguilles d'une
montre.
8.1 Utilisation de l’outil pneumatique
Afin d'obtenir la pleine puissance de votre outil
pneumatique, utiliser systématiquement des
flexibles pneumatiques avec un diamètre intérieur
d’au moins 9 mm. Un diamètre intérieur insuffisant
peut nettement réduire la puissance.
Attention. Le tuyau d’air comprimé ne doit
pas contenir d'eau de condensation.
Attention. Pour que cet outil reste opération-
nel longtemps, il doit être suffisamment lubri-
fié en utilisant de l’huile pneumatique. La marche à
suivre est la suivante :
– Utiliser de l’air comprimé lubrifié en montant un
système de lubrification par brouillard d’huile.
– Sans lubrificateur par brouillard d’huile : lubrifier
quotidiennement l’outil par le biais du raccord
pneumatique. Verser 3 à 5 gouttes d’huile pneu-
matique pour 15 minutes de fonctionnement en
continu.
Si l’outil n’a pas été utilisé pendant plusieurs jours,
verser manuellement environ 5 gouttes d’huile
pneumatique dans le raccord d’air comprimé.
Attention. Ne jamais faire tourner l'outil à vide
de façon prolongée.
Toujours guider la machine avec les deux
mains.
Mettre la machine en marche avant
de la posi-
tionner sur la pièce à usiner.
Après l'avoir arrêtée, ne poser la machine
qu'une fois que le moteur a cessé de tourner.
1. Fixer un outil rapporté adapté.
2. Régler la pression de service (mesurée au ni-
veau de la sortie d’air avec l’outil pneumatique
en marche). Pour la pression de service maxi-
male admissible, voir le chapitre
« Caractéristiques techniques ».
3. Raccorder l’outil pneumatique à l’alimentation
en air comprimé.
4. Mise en marche :
pousser le dispositif de blo-
cage de mise en marche (4) dans le sens de la
flèche et actionner l'interrupteur (3).
Arrêt : relâcher l'interrupteur (3).
8.2 Consignes pour le travail
Meulage :
Exercer sur la machine une pression mesurée et
effectuer des allers-retours sur la surface, afin que
la surface de la pièce à usiner ne devienne pas trop
chaude.
Dégrossissage : pour obtenir un résultat correct,
travailler avec un angle d'application compris entre
30° et 40°.
Tronçonnage :
Lors des travaux de tronçonnage,
toujours travailler en sens opposé (voir
illustration). Sinon, la machine risque
de sortir de la ligne de coupe de façon
incontrôlée. Toujours travailler avec
une avance mesurée, adaptée au matériau à
usiner. Ne pas positionner la machine de travers, ne
pas l'appuyer ni l'osciller.
.
Danger ! Avant toute intervention sur l’outil
pneumatique, séparer le raccordement pneu-
matique.
Danger ! Les travaux de maintenance et de
réparation autres que ceux décrits dans ce
chapitre ne doivent être exécutés que par une per-
sonne qualifiée et compétente.
- Entretenir régulièrement l’outil pneumatique pour
garantir sa sécurité de fonctionnement.
8. Utilisation
9. Maintenance et entretien
