16. Установите терморегулятор на стену.
Для системы мощностью 2 кВт и более подключение про-
изводится через отдельный автомат. При расчете мощно-
сти обязательно учтите все дополнительные электрические
устройства, которые так же могут быть подключены к этой
сети.

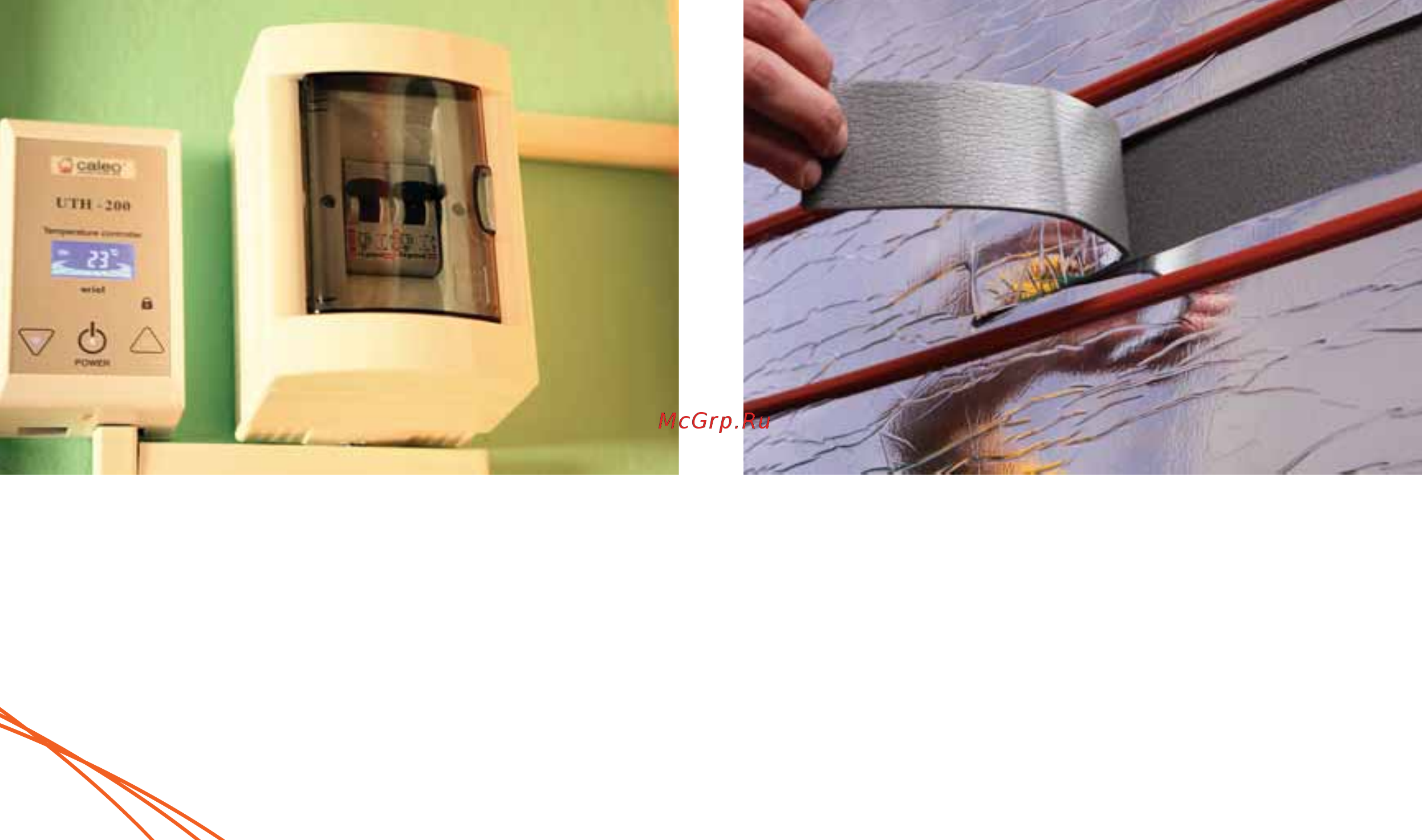

Рис. 19. Установленный терморегулятор на стене
17. Сделайте отверстия в теплоизоляционном покрытии для
сцепления стяжки или плиточного клея с бетонной по-
верхностью основного пола. Отверстия вырезаются между
стержней UNIMAT, размер отверстий примерно семь на
пятнадцать сантиметров. Располагаются они, как правило,
в шахматном порядке, на расстоянии тридцати сантиме-
тров друг от друга (величина вырезов должна составлять
не менее 25—30% от площади уложенного теплоотражаю-
Рис. 20. Отверстия в теплоотражающем материале для связи будущей
стяжки или плиточного клея с основанием пола.
20
Содержание
- Инфракрасный стержневой теплый пол в стяжку или плиточный клей 1
- Содержание 2
- Используемые инновационные технологии 3
- Назначение комплектов теплого пола unimat 3
- О компании производителе 4
- Преимущества теплого пола unimat 4
- Внимание остерегайтесь подделок под известную торговую марку unimat 5
- Отличительные особенности комплекта unimat 5
- Состав комплекта теплого пола unimat 5
- Технические характеристики 5
- Комплект uкк для изоляции мест отреза unimat состав комплекта ukk термоусаживаемые трубки длиной 3 5 см 2 шт 7
- Комплект uкс комплект соединительный для последо вательного соединения полос unimat с помощью монтажного кабеля ввгнг состав комплекта ukc соединительные гильзы 2 шт 7
- Термоусаживаемые трубки длиной 5 см 2 шт 7
- Внимание используйте стержневой теплый пол unimat только с теплоотражающим материалом это позволит системе работать эффективно из за уменьшения теплопотерь и существенно уменьшит энергозатраты 8
- Внимание используйте только терморегуляторы предназначенные для систем инфракрасного теплого пола производитель рекомендует использовать только терморегуляторы caleo 8
- Подготовка к монтажу теплого пола unimat 8
- Последовательность монтажа теплого пола unimat 11
- Внимание после установки гильз обязательно проверьте полученные соединения на разрыв 17
- Внимание на рисунке показан пример подключения соединительных проводов к конкретному терморегулятору caleo uth 150 для подключения других терморегуляторов необходимо строго следовать инструкции по установке и эксплуатации этих терморегуляторов 18
- Датчик пола 18
- Сеть 18
- Теплый пол 18
- Важные замечания 22
- Обустройство стяжки пола 22
- Внимание запрещается уплотнять стяжку инструментами которые могут повредить изоляцию карбонового мата 23
- Внимание используйте в качестве стяжки пола только специальные смеси для теплых полов 23
- Внимание при монтаже теплого пола unimat под плитку нет необходимости в обустройстве стяжки пола 24
- Укладка финишного напольного покрытия 24
- Запрещается во время монтажа 25
- Запрещается во время эксплуатации 25
- Эксплуатация теплого пола unimat 25
- Гарантийные обязательства 26
- Основные сведения о продукте 26
- Уважаемый покупатель 26
- Гарантийный срок составляет 27
- Гарантия действительна при соблюдении следующих условий 27
- Гарантия не распространяется на продукцию 27
- Условия гарантии 27
- Сертифицированные центры unimat 28
- Комплексные решения обустройства теплых полов 29
- Терморегуляторы caleo 30
- Схема помещения 31
- Подтверждение подрядчика производившего монтаж 32
