15
3.8.2 Подключение пневмоинструмента. Типы соединений.
Для подключения пневмоинструмента необходимо использовать воздушный шланг.
Компрессоры Garage имеют в комплекте специальный переходник, позволяющий подключить
к компрессору инструмент как с байонетным, так и с быстросъемным соединением.
Пневмоинструмент и шланг могут быть оснащены двумя типами соединений –
быстросъемным соединением (тип 113) и байонетным соединением (тип 47А).
Необходимо это учитывать и при несовпадении разъемов использовать переходник.

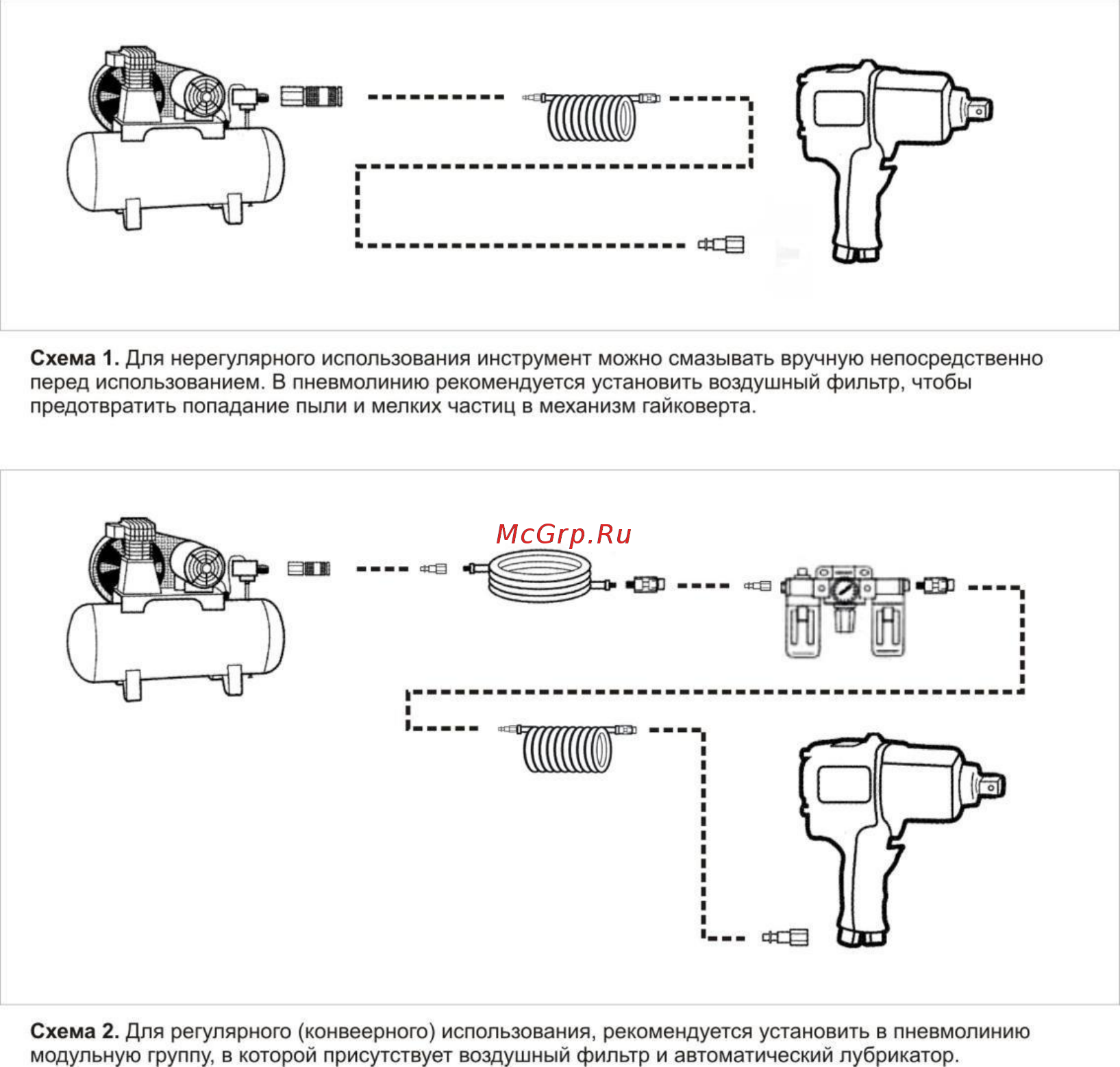

Любой пневмоинструмент нуждается в регулярном смазывании. Кроме того, сжимаемый
воздух образует в себе водяной конденсат и частицы пыли из окружающей среды.
Поэтому, в случае регулярного использования, рекомендуется установить в пневмолинию
фильтр (влаго/масло-отделитель) и лубрикатор для регулярного автоматического
смазывания. (см. Схема 2)
При нерегулярном использовании, вышеперечисленные средства не обязательны,
достаточно смазывать пневмоинструмент вручную, добавляя 1-2 капли
специализированного масла непосредственно во входное воздушное отверстие
пневмоинструмента. (см. Схема 1)
