Подготовьте ровную и горизонтальную поверхность, свободную от посторонних предметов,

установите на неё станок.

6.1.1 Установка пильного диска и расклинивающего ножа с защитным кожухом (рис. 5)

Для этого необходимо:

 снять нижний защитный кожух пилы 1;

 снять вставку 7;

 установить и закрепить пильный диск 4 с помощью фланца 3 и болта 2;

 установить расклинивающий нож c защитным кожухом 6 на резьбовые стержни 8,

упирая торец ножа в торцы регулировочных гаек 9. Для фиксации пильного вала

используйте гаечный ключ, входящий в комплект поставки.

 установить и отрегулировать расклинивающий нож 6. Расклинивающий нож 6

необходимо расположить симметрично по центру в плоскости пильного диска 4,

обеспечивая радиальное расстояние между расклинивающим ножом и венцом пильного

диска не более 5 мм (рис. 6). Это достигается перемещением регулировочных гаек 9

и расклинивающего ножа 6 по резьбовым стержням 8. После установки надежно

закрепите расклинивающий нож 6 на стержнях гайками 5;

 установить нижний защитный кожух пилы 1 в обратном порядке.

Болт 2 имеет левую резьбу. Откручивание болта производится по часовой стрелке.

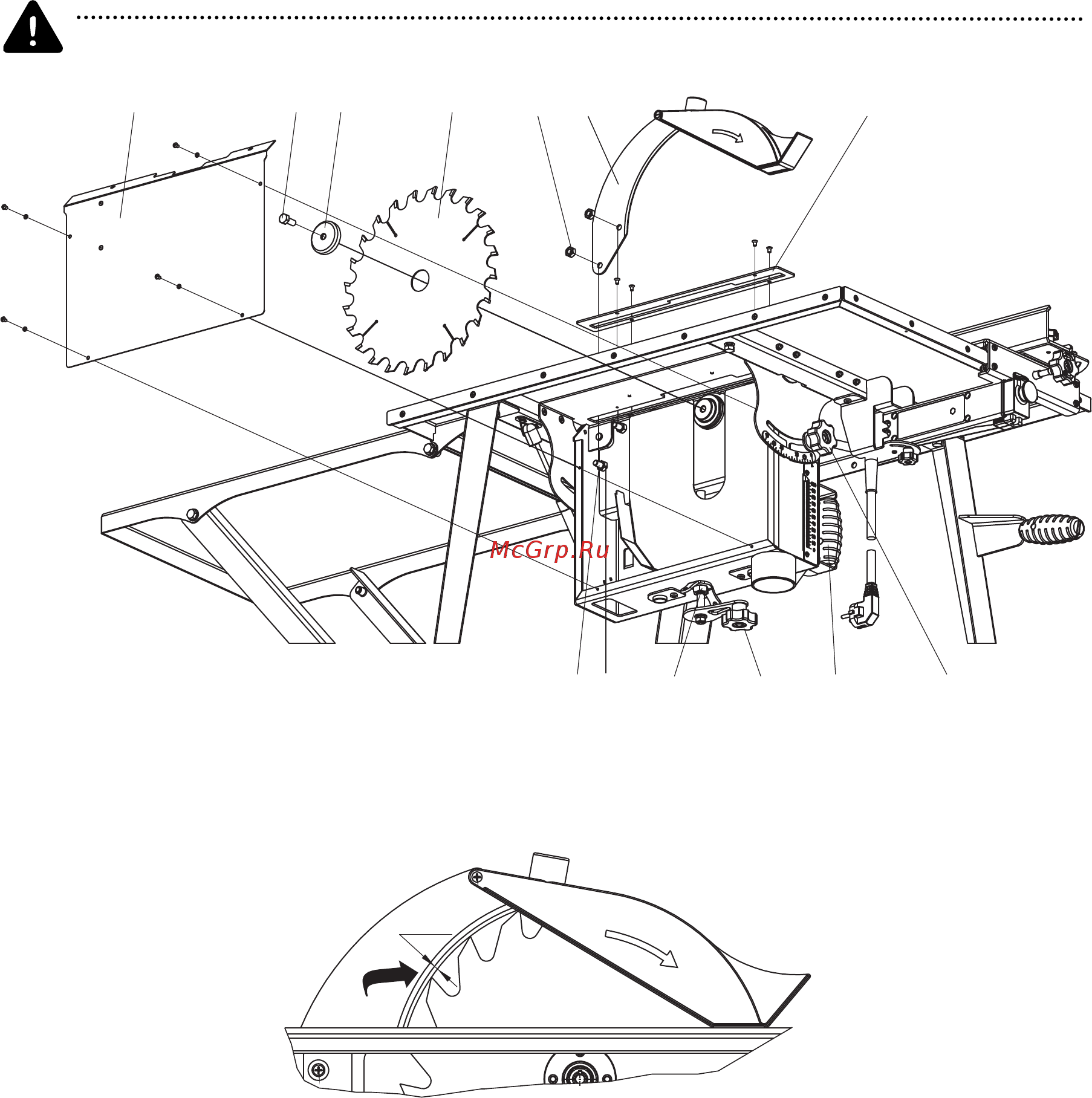

Рисунок 5. Установка пильного диска и расклинивающего ножа с защитным кожухом

1 – защитный кожух пилы, 2 – болт, 3 – фланец, 4 – пильный диск, 5 – гайка,

6 – расклинивающий нож с защитным кожухом, 7 – вставка, 8 – резьбовой стержень,

9 – регулировочная гайка, 10 – стопорная гайка, 11 – маховик, 12 – ручка, 13 – рукоятка

Рисунок 6. Радиальное расстояние

675

8 9 10 11 1213

5 мм min
