7.1.1 Установка и настройка направляющей линейки (рис. 8)

Направляющая линейка предназначена для ориентирования обрабатываемой заготовки

относительно пильного диска и обеспечивает прямолинейное перемещение заготовки.

Направляющая линейка может перемещаться вдоль кромки пильного стола. После выставления

необходимого размера по шкале 2 (рис. 7), направляющая линейка фиксируется ручкой 1

(рис. 8). Для изменения угла поворота направляющей линейки расфиксируйте поворотный

кронштейн 2 ручкой 3 и поверните на необходимый угол, зафиксируйте установленный угол.

При установке направляющей линейки для поперечной распиловки под углом, переустановите

упор линейки 4 так, чтобы пильный диск не мешал свободному перемещению линейки по

плоскости. Для этого необходимо вывернуть ручки 6 и переместить упор линейки по пазам 5,

зафиксировать новое положение ручками 6.

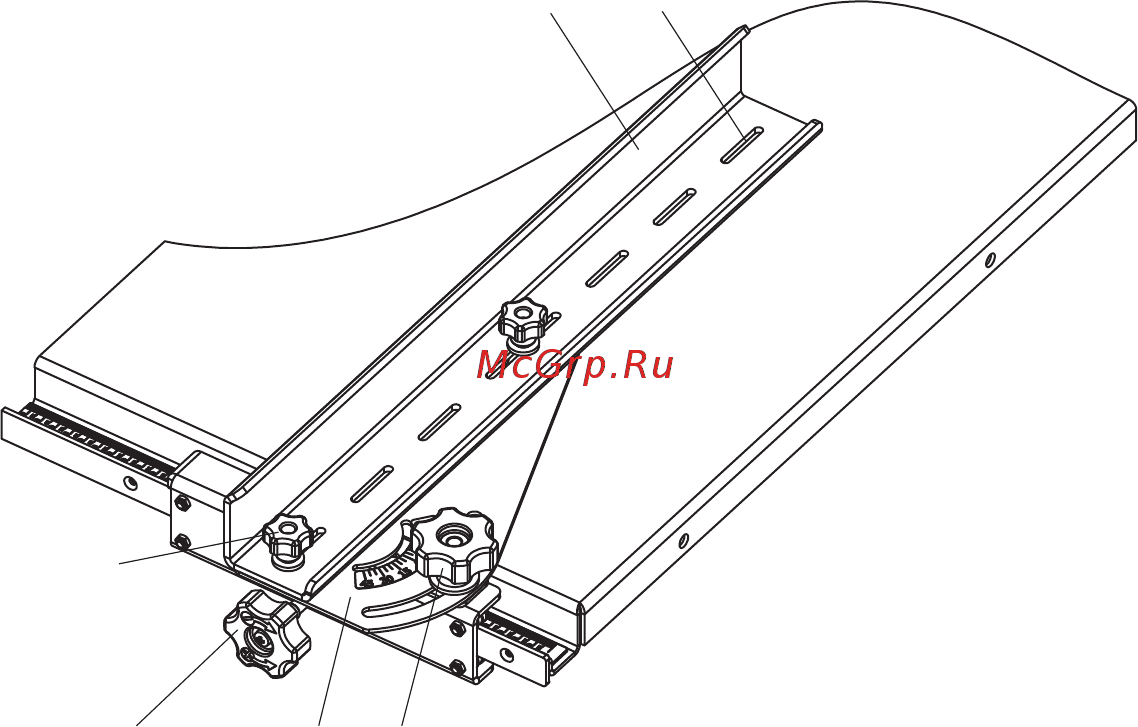

Рисунок 8. Регулировка положения направляющей линейки

1 – ручка, 2 – кронштейн, 3 – ручка, 4 – упор линейки, 5 – паз

7.1.2 Установка глубины пропила (рис. 5)

Для этого необходимо:

 расфиксировать стопорную гайку 10;

 с помощью маховика 11 установить по шкале 1 (рис. 7) указатель на необходимую

глубину пропила;

 зафиксировать стопорную гайку 10.

7.1.3 Установка угла наклона пильного диска (рис. 5)

Для этого необходимо:

 расфиксировать ручку 12;

 с помощью рукоятки 13 установить по шкале 3 (рис. 7) указатель на необходимый угол

наклона пильного диска;

 зафиксировать ручку 12.

7.2 Фрезерование дисковой фрезой (CBS-2400) (рис. 9)

Перед началом работы следует произвести подготовку и наладку станка:

 снять стенку 1;

 снять пильный диск и расклинивающий нож;

 снять кожух 5 (рис. 11);

 установить стенку 5;

 установить дисковую фрезу 4 и прижать обратной стороной фланца 3 и зафиксировать

болтом 2;

 установить ширину и глубину фрезерования (аналогично пилению, п.п. 7.1.2).
