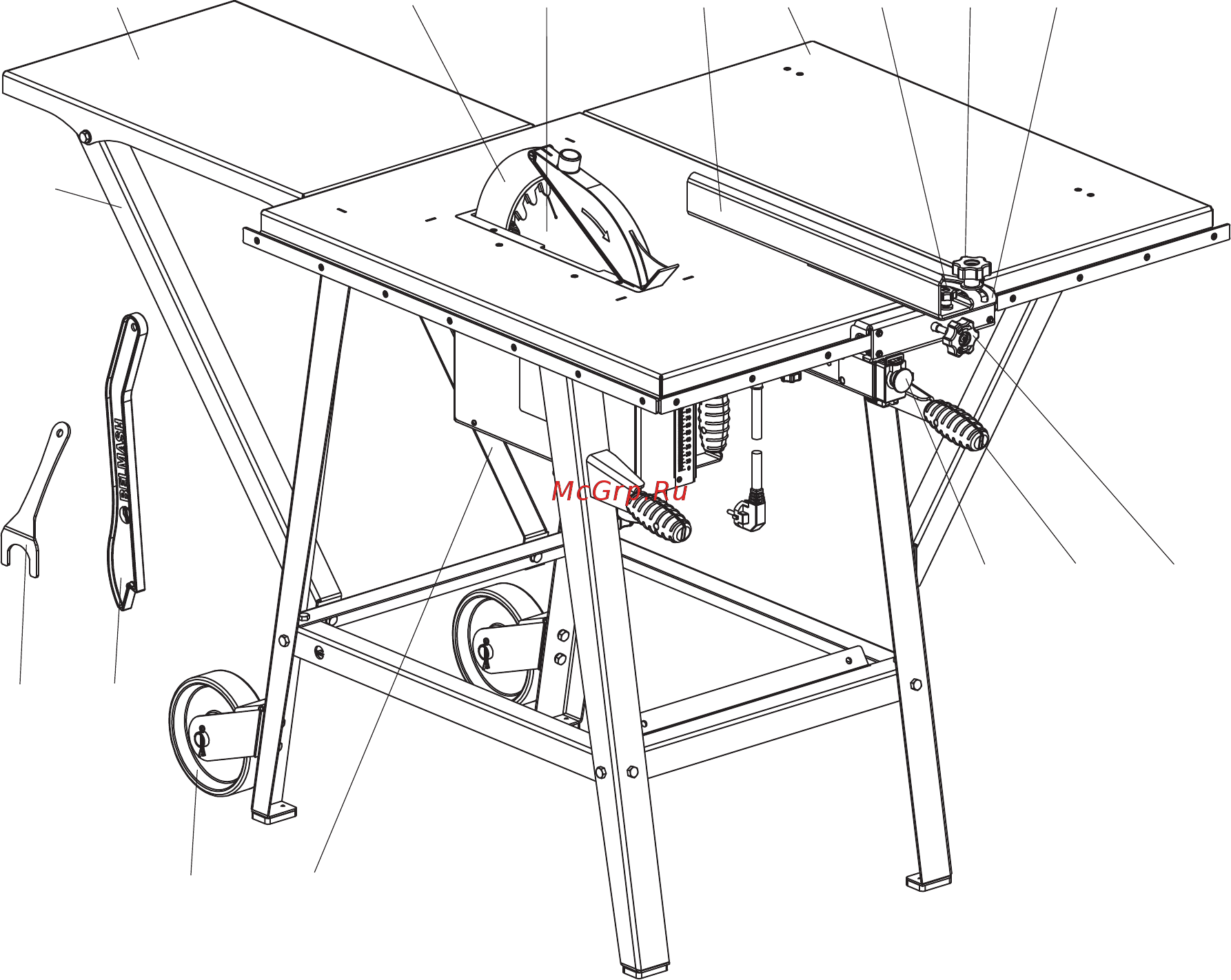

Рисунок 1. Общий вид станка

1 – выключатель, 2 – направляющая линейка, 3 – расклинивающий нож с защитным кожухом, 4 – толкатель,

5 – задний стол, 5А – опора правая, 5Б – опора левая, 6 – боковой стол, 7 – колесо, 8 – ручки, 9 – пильный диск,

10 – ручка, 11 – поворотный кронштейн, 12 – ручка, 13 – ручка, 14 – ключ

Пильный диск 9 станка имеет возможность регулировки по высоте и наклона под углом до 45º.

Выключатель 1 станка имеет специальную защиту от непроизвольного включения станка

установлен на подвижном кронштейне, поворачивающемся так, чтобы обеспечить доступное

и безопасное включение/выключение станка.

Для ориентации заготовки относительно пильного диска (дисковый фрезы) и обеспечения ее

прямолинейного движения станок оснащен направляющей линейкой 2. Направляющая линейка

может переустанавливаться и использоваться для поперечной распиловки под углом.

С целью предотвращения заклинивания пильного диска во время реза в конструкции станка

предусмотрен расклинивающий нож с защитным кожухом 3.

В конструкции станка имеются колеса 7 и ручки 8 для удобного перемещения станка.

Для безопасной работы с короткими и узкими заготовками используется толкатель 4, входящий

в комплект поставки станка.

Станок оборудован мерной шкалой, указывающей глубину пропила и ширину распиливаемой

заготовки.

При распиловке широкоформатных заготовок на станок могут устанавливаться задний стол

5 и боковой стол 6, увеличивающие площадь пильного стола станка. Боковой стол 6 в комплект

поставки станка не входит, приобретается дополнительно.
