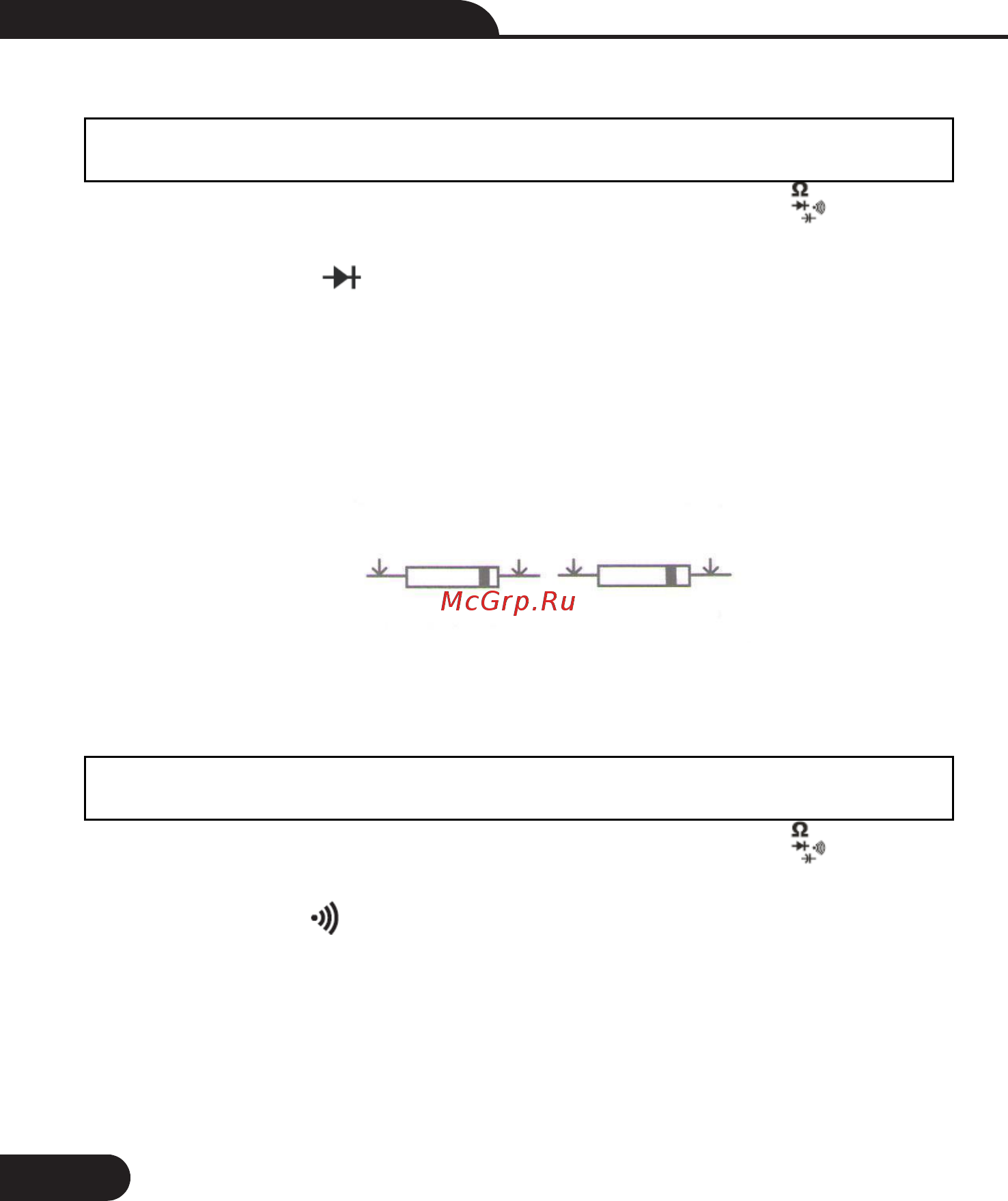

8-8. Контроль исправности диодов

Предупреждение: для исключения опасности поражения электрическим

током необходимо отключить напряжение в тестируемой цепи.

1. Установите поворотный переключатель в положение « ».

2. Нажимайте кнопку MODE до появления на экране прибора

индикатора « ».

3. Коснитесь измерительными щупами прибора контактов

проверяемого диода. Напряжение при прямом подключении щупов

составит 0,4-0,7В. Напряжение в обратном направлении

отображается как «OL». Если диод имеет короткое замыкание, то на

экране прибора отображается примерно 0 мВ. Если в диоде

присутствует обрыв, «OL» отображается и при прямом, и при

обратном подключении измерительных щупов.

8-9. Контроль на обрыв

Предупреждение: для исключения опасности поражения электрическим

током необходимо отключить напряжение в тестируемой цепи.

1. Установите поворотный переключатель в положение « ».

2. Нажимайте кнопку MODE до появления на экране прибора

индикатора « ».

3. Коснитесь измерительными щупами контактов измеряемой цепи

или устройства.

4. Если при проверке на обрыв сопротивление цепи окажется ниже

100 Ом, сработает звуковой сигнал. При этом на экран прибора

выводится значение сопротивления.

Инструкция по эксплуатации Мультиметр DT-218

Красный щуп

Черный щуп

Измерение в прямом

направлении

Измерение в обратном

направлении
