Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

1.6 Общий вид лобзика представлен на рис.1

1.7 Коллекторный двигатель и приводной механизм лобзика расположены

в пластиковом корпусе (рис.1 поз.11). Корпус, состоящий из двух половин (пра-

вой и левой), выполнен заодно с рукояткой, расположенной сверху. Крутящий

момент с якоря электродвигателя, посредством встроенного эксцентрикового

механизма преобразуется в возвратно-поступательное движение верхней на-

правляющей штока. На нижней направляющей штока расположен полкодержа-

тель (рис.1 поз.6), в который крепится пилка. Лобзик имеет Т – образное кре-

пление пилок (первая буква в маркировке пилок). Первая цифра в маркировке

– длина пилки (Т1 – короткая, Т2 – средняя, Т3 – длинная). Цвет хвостовика, а

чаще и всей пилки, указывает на материал обработки (серый – для дерева, си-

ний – для металла, красный – для полимеров, чёрный – для других материалов).

Переключатель маятникового хода (рис.1 поз.10) имеет 4-е фиксированных

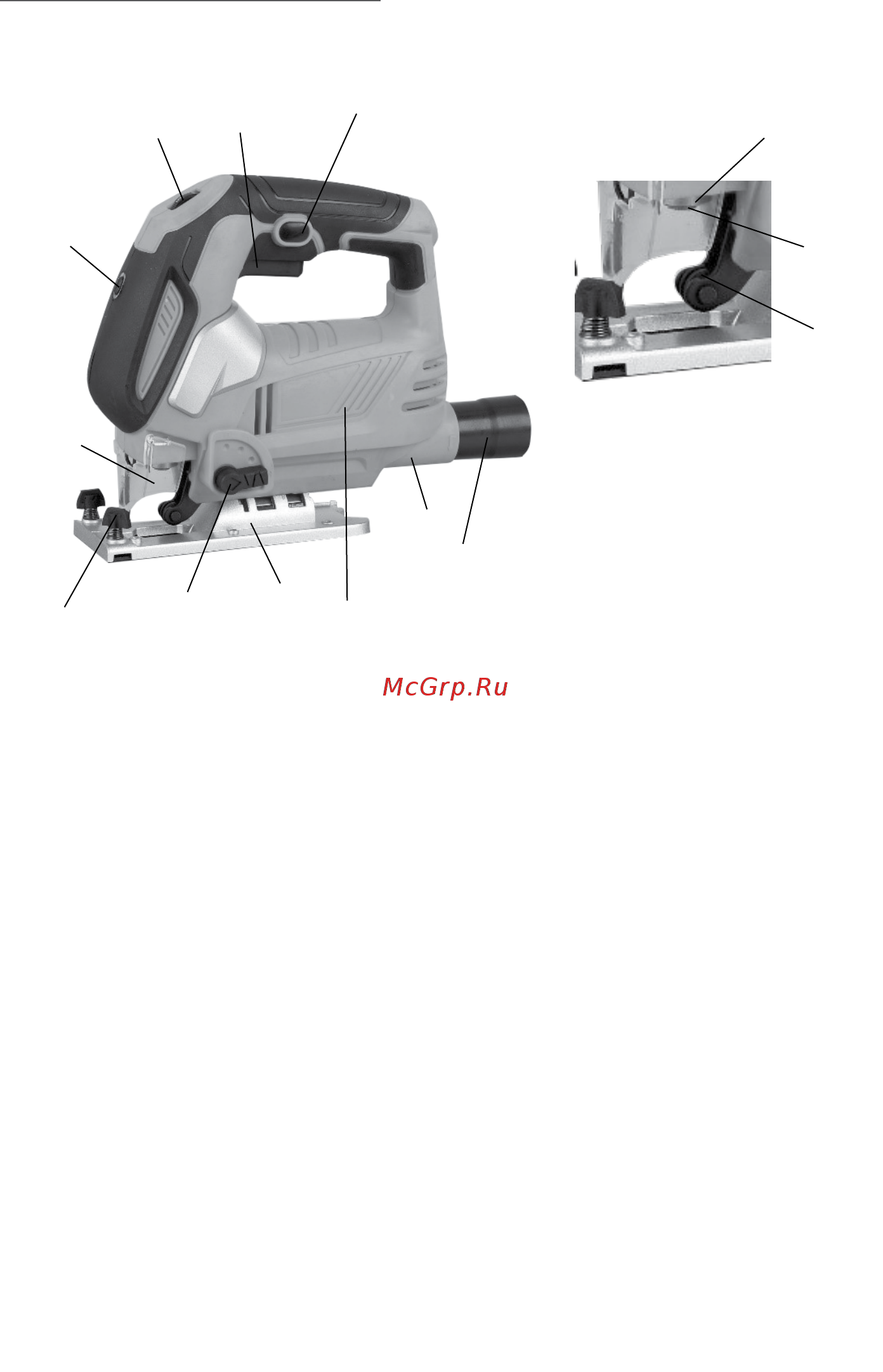

рис.1

1 – кнопка фиксации клавиши выключателя; 2 – клавиша выключателя;

3 – патрубок пылеотвода; 4 – кожух защитный пластмассовый;

5 – опорная плита с регулировкой угла наклона; 6 – пилкодержатель;

7 – ролик направляющий; 8 – регулятор скорости;

9 – втулка фиксации пилки; 10 – переключатель маятникового хода;

11 – корпус; 12 - винт крепления упора параллельного;

13 – кнопка включения лазерного указателя;

14 – переходник подключения пылесоса.
