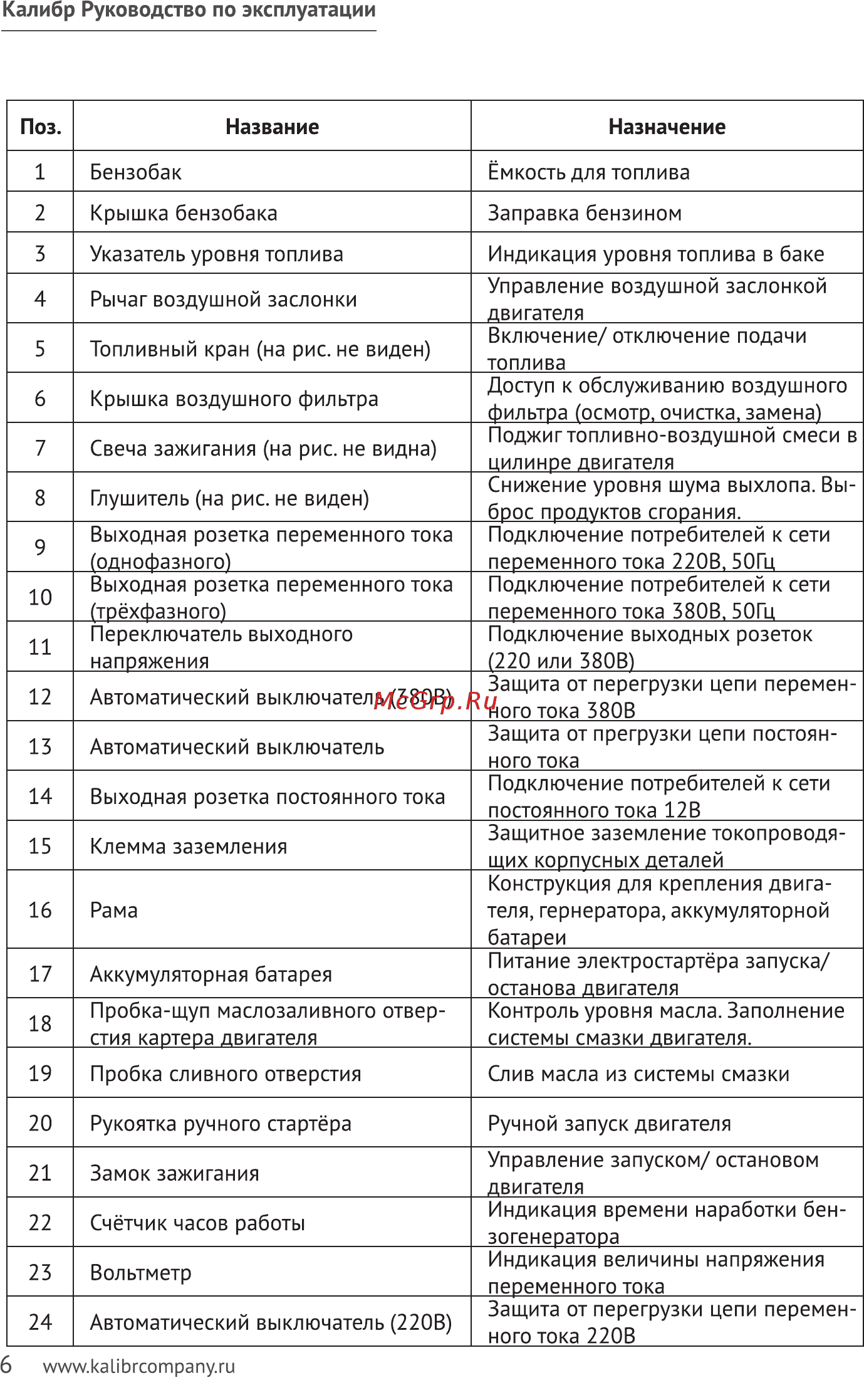

Калибр Руководство по эксплуатации Поз Название Назначение 1 Бензобак Ёмкость для топлива 2 Крышка бензобака Заправка бензином 3 Указатель уровня топлива Индикация уровня топлива в баке 12 Автоматический выключатель 380В 13 Автоматический выключатель 14 Выходная розетка постоянного тока 15 Клемма заземления 16 Рама 17 Аккумуляторная батарея 18 Пробка щуп маслозаливного отвер стия картера двигателя Управление воздушной заслонкой двигателя Включение отключение подачи топлива Доступ к обслуживанию воздушного фильтра осмотр очистка замена Поджигтопливно воздушной смеси в цилинре двигателя Снижение уровня шума выхлопа Вы брос продуктов сгорания Подключение потребителей к сети переменного тока 220В 50Гц Подключение потребителей к сети переменного тока 380В 50Гц Подключение выходных розеток 220 или 380В Защита от перегрузки цепи перемен ного тока 380В Защита от прегрузки цепи постоян ного тока Подключение потребителей к сети постоянного тока 12В Защитное заземление токопроводя щих КОРПУСНЫХ деталей Конструкция для крепления двига теля гернератора аккумуляторной батареи Питание электростартёра запуска останова двигателя Контроль уровня масла Заполнение системы смазки двигателя 19 Пробка сливного отверстия Слив масла из системы смазки 20 Рукоятка ручного стартёра Ручной запуск двигателя 21 Замок зажигания 22 Счётчик часов работы 23 Вольтметр 24 Автоматический выключатель 220В 4 Рычаг воздушной заслонки 5 Топливный кран на рис не виден 6 Крышка воздушного фильтра 7 Свеча зажигания на рис не видна 8 Глушитель на рис не виден 9 10 11 Выходная розетка переменного тока однофазного Выходная розетка переменного тока трёхфазного Переключатель выходного напряжения 6 www kalibrcompany ru Управление запуском остановом двигателя Индикация времени наработки бен зогенератора Индикация величины напряжения переменного тока Защита от перегрузки цепи перемен ного тока 220В
