инструкция по эксплуатации станка JET IDP-17, JET IDP-22
10
смазочных материалов или их следов на
поверхностях оправки, патрона и шпинделя
может стать причиной их отсоединения друг
от друга и создать опасность получения
травм, а также поломки инструмента.
18. Покрутите патрон, чтобы вернуть на
место выдвинутые кулачки.
19. Установите патрон (B) в оправку (A)
вручную, затем плотно вставьте собранный
узел в шпиндель (C).
20. Проверните собранный узел из
оправки и патрона, чтобы лапка (A
1
)
оправки попала в паз на конце шпинделя.
21. Дважды резко стукните снизу по
патрону резиновым молотком или стальным
молотком с использованием деревянной
подложки, чтобы обеспечить надежную
посадку патрона в оправке.
Не ударяйте
стальным молотком по патрону. Это
может повредить патрон.

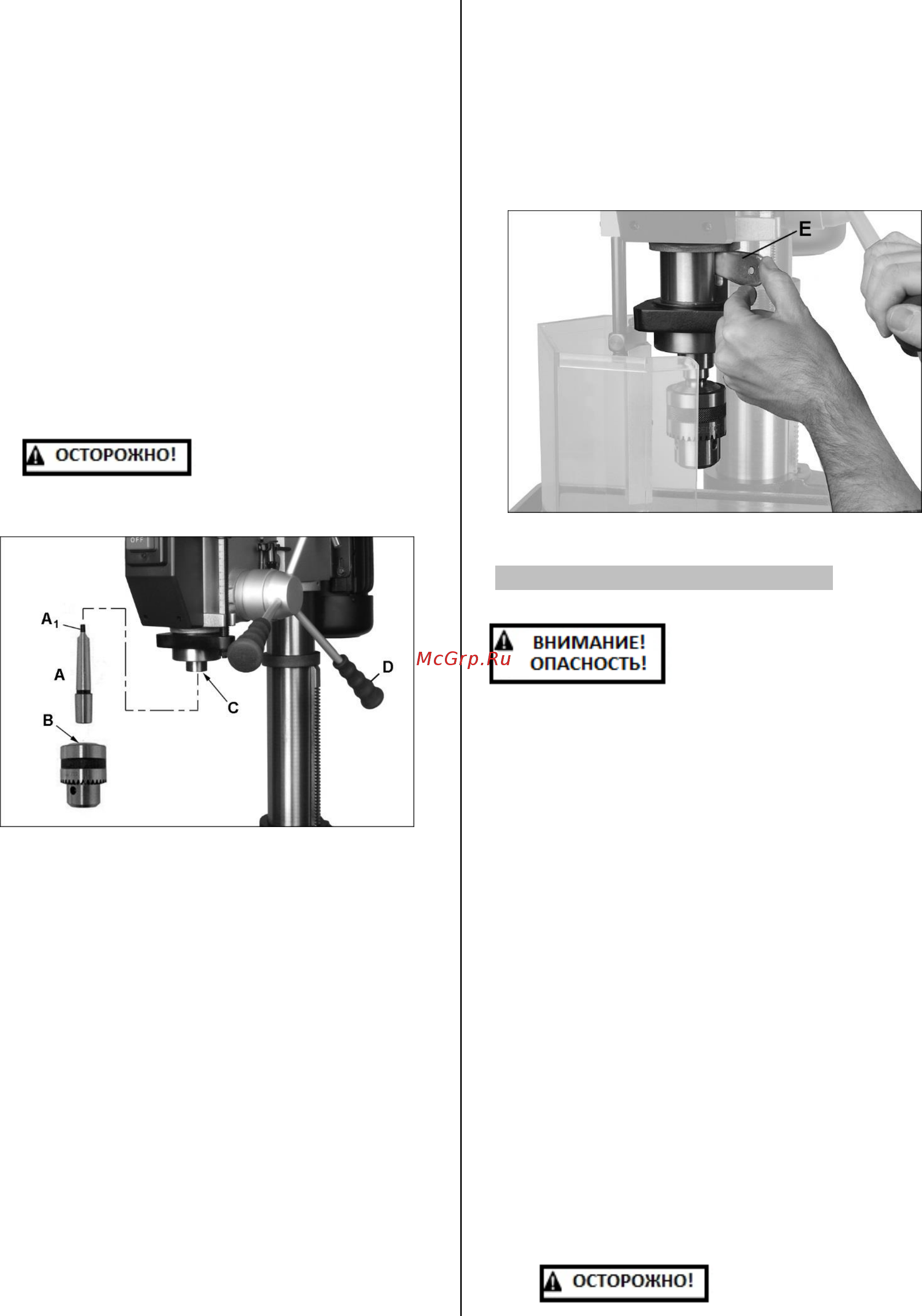

Рис. 6-2: установка патрона и оправки
7.4.2 Снятие патрона и оправки
22. Отключите станок от источника
питания.
23. Поднимите стол в положение, при
котором расстояние между ним и патроном
будет составлять около 175 мм.
24. Положите на стол кусок древесины
из отходов и опустите пиноль (Рис. 6-3) с
помощью рукояток подачи.
25. Проверните шпиндель, чтобы
совместить паз шпинделя с пазом пиноли.
26. Вставьте выколотку (E, Рис. 6-3) в
совмещенные пазы и слегка стукните по
ней. Патрон вместе с оправкой выпадет из
шпинделя.
Удерживайте патрон при выпадении;
при падении на пол патрон может
быть поврежден.
7.4.3 Хранение ключей
Гаечные ключи, ключ патрона и выколотку
можно хранить на подставке с правой
стороны сверлильной бабки.
Рис. 6-3: вставка выколотки
8.0 Подключение к электросети
Подключение к
электросети должно
производиться
квалифицированным
электриком с соблюдением всех
соответствующих правил.
Несоблюдение данного предписания
может привести к серьезным травмам.
Сверлильные станки моделей IDP-17 и IDP-
22 предназначены для работы от сети
напряжением 400 В. Станки поставляются
со штепсельной вилкой, конструкция
которой предполагает подключение ее к
сети с заземленной розеткой.
Перед подключением станка к источнику
питания убедитесь, что переключатель
находится в положении ВЫКЛ. (OFF).
8.1 Инструкция по заземлению
Станок должен быть заземлен. В случае
неисправной работы или поломки станка
заземление создает линию наименьшего
сопротивления для тока, что уменьшает
риск поражения электрическим током.
Станок оснащен электрическим кабелем с
заземляющим
проводом и
заземляющей
