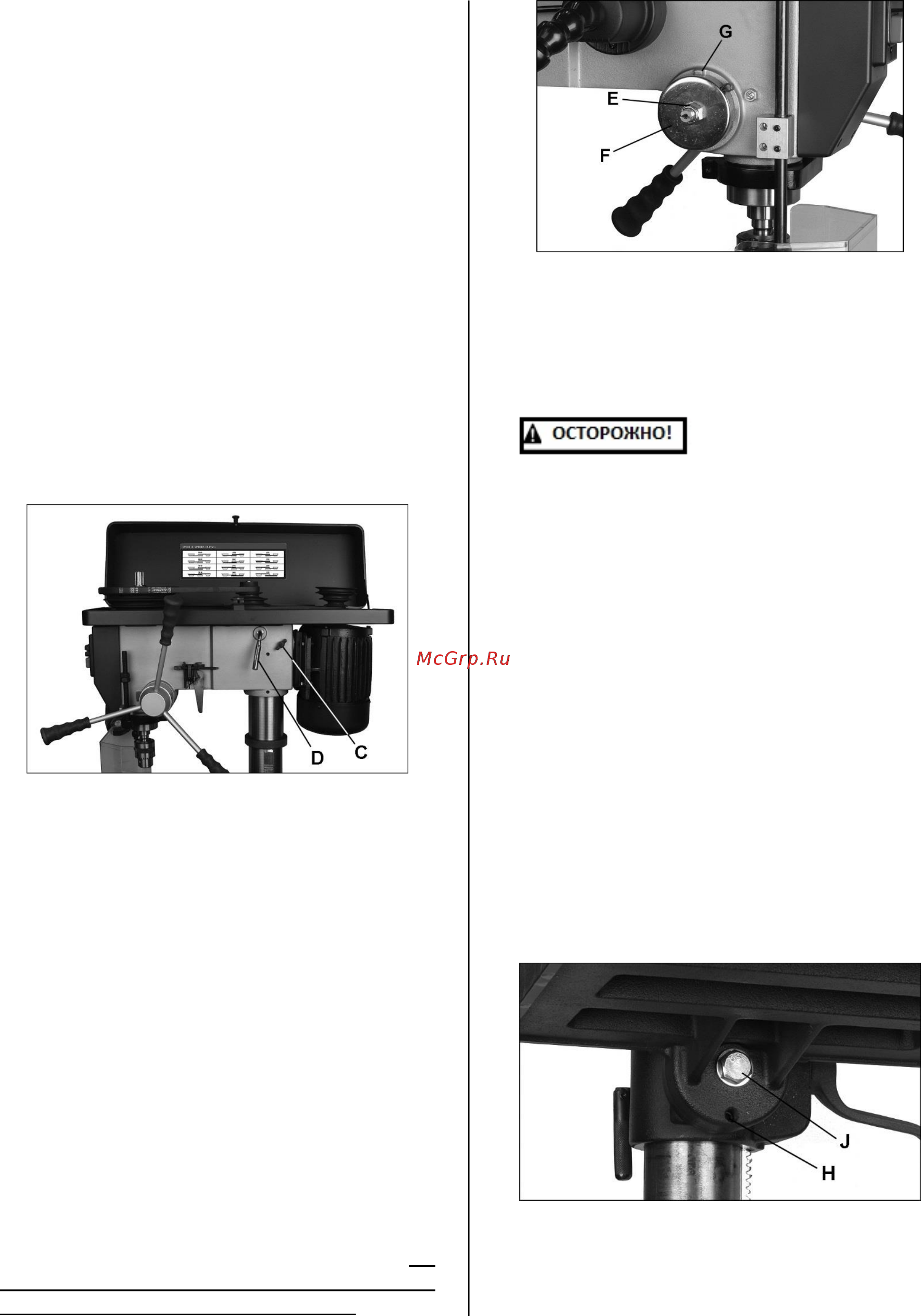

инструкция по эксплуатации станка JET IDP-17, JET IDP-22
12
2. Ослабьте два барашковых винта (C,
Рис. 8-2) с каждой стороны сверлильной
бабки.
3. Поворачивайте рукоятку натяжения (D)
по часовой стрелке, чтобы придвинуть
основание двигателя максимально близко к
сверлильной бабке.
4. Измените положение ремней в
соответствии с таблицей взаимного
расположения шкивов и ремней, чтобы
настроить станок на нужную частоту
вращения.
5. Для натяжения ремней поворачивайте
рукоятку натяжения (D) против часовой
стрелки.
6. Затяните барашковые винты (C). О
правильном натяжении ремней
свидетельствует их отклонение примерно
на 13 мм при надавливании большим и
указательным пальцами посередине между
шкивами.
Рис. 8-2: регулировка частоты вращения
9.3 Регулировка возвратной пружины
Возвратная пружина была отрегулирована
на заводе-изготовителе и не нуждается в
последующей регулировке. Если
регулировка необходима, выполните шаги,
приведенные ниже. См. Рис. 8-3:
1. Отключите станок от источника питания.
2. Ослабьте контргайку (E). Не снимайте
ее.
3. Крепко удерживайте крышку пружины
(F).
4. Немного вытяните крышку и
поворачивайте, пока шип (G) на корпусе не
войдет в следующий паз в крышке.
Поворачивайте крышку по часовой стрелке,
чтоб ослабить натяжение и против часовой
стрелки – чтобы увеличить.
5. Затяните контргайку (E). Не
перетягивайте ее и не прижимайте
слишком сильно к крышке пружины.
Рис. 8-3: регулировка возвратной пружины
9.4 Регулировка наклона стола
Наклон стола регулируется с помощью
кронштейна, расположенного под столом.
См. Рис. 8-4 и 8-5.
Выполняя
следующие шаги, не
ослабляйте
крепежные элементы слишком сильно.
Это может стать причиной отсоединения
стола от колонны и его падения, что в
свою очередь приведет к травмам.
1. IDP-17: Ослабьте установочный винт (H)
с помощью 6 мм шестигранного ключа.
IDP-22: Ослабьте установочный винт (H) с
помощью 5 мм шестигранного ключа.
27. IDP-17: Ослабьте винт с шестигранной
головкой (J) с помощью 23 мм гаечного
ключа или разводного ключа.
IDP-22: Ослабьте две шестигранные гайки
(J) с помощью 19 мм гаечного ключа или
разводного ключа.
28. Установите желаемый угол наклона
стола по шкале и указателю, которые
находятся в верхней части кронштейна
стола.
29. Затяните винт или гайки (J).
30. Затяните установочный винт (H).
Рис. 8-4: наклон стола (только для IDP-
17)
