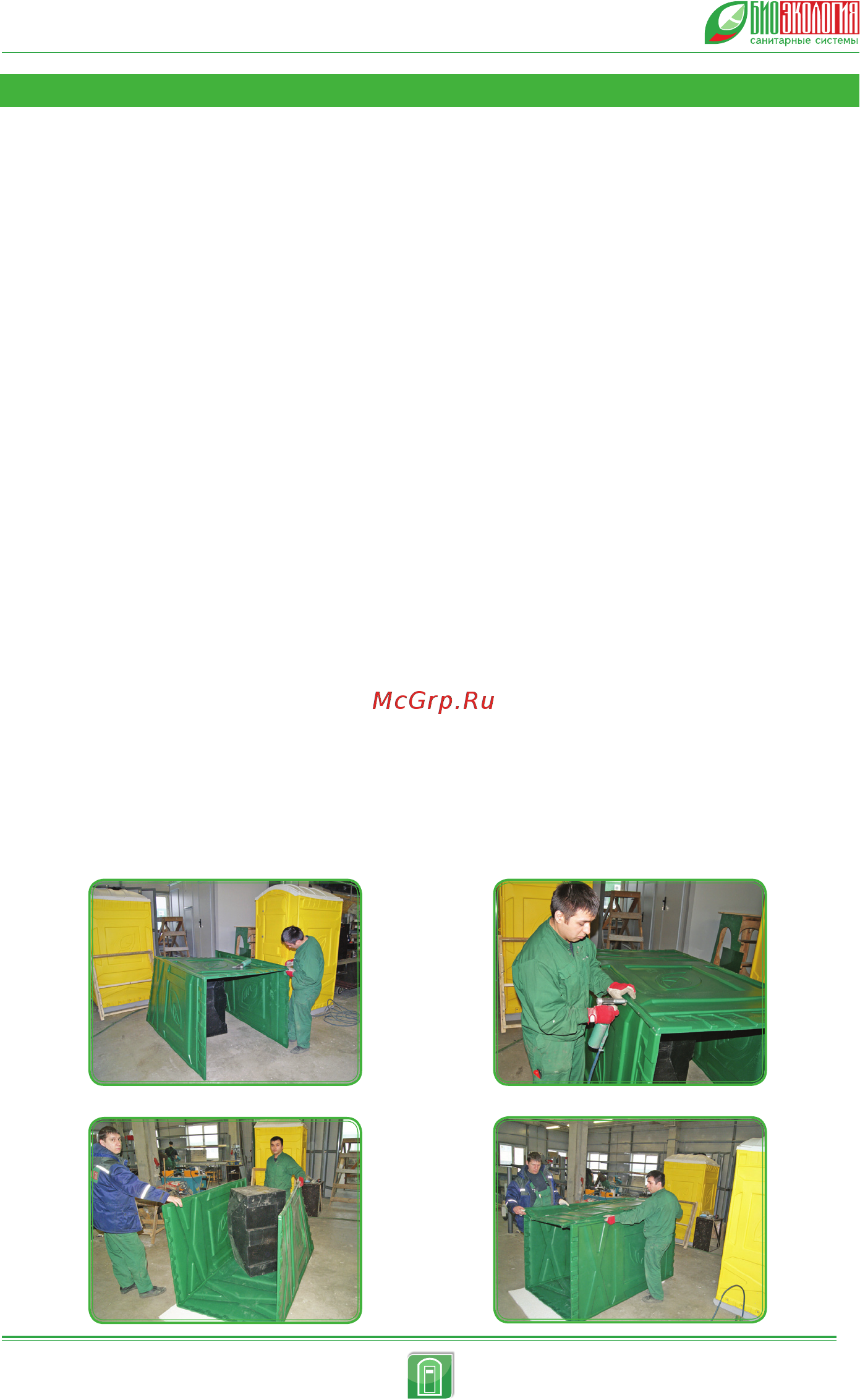

11. РЕКОМЕНДАЦИЯ ПО СБОРКЕ ТУАЛЕТНОЙ КАБИНЫ

Сборка туалетной кабины «Эколайт Дачник»

выполняется двумя сборщиками.

1. Сборку трех стеновых и лицевой панели кабины выполнять на

ровной поверхности.

1.1 Подготовить к сборке три стеновые панели кабины.

1.2 Проверить наличие крепежных отверстий на левой и правой

гранях панелей. При необходимости, сверлить совместно две со-

бираемые панели по предварительно нанесенной разметке на

правой и левой боковых гранях по 12 отв. ø 4.1 мм - 4.2 мм (сверло

с ограничителем вылет 15 мм мах). Шаг 169 мм. Отступ от верхнего

угла – 50 мм.

1.3 Взять две стеновых панели. Сложить их вместе сформировав в

правую и заднюю стенку кабины. Фиксацию панелей между собой

выполнить с помощью тяговых заклепок поз. (5.15). 12 шт.

1.4 К собранным правой и задней стенкам добавить и закрепить

еще одну боковую панель (левую стенку кабины). Сборку выполнить

аналогично п. 1.3

1.5 Взять лицевую панель в сборе с дверью. Крепить лицевую па-

нель и собранные 3 стеновые панели кабины тяговыми заклепка-

ми поз. 5.15. При необходимости разметить и сверлить на правой

и левой боковых гранях лицевой панели по 12 отв. ø 4.1 мм - 4.2 мм

(сверло с ограничителем. вылет 15 мм мах). Шаг 169 мм. Отступ от

верхнего угла – 50 мм.

Сопрягаемые отверстия на левой и правой боковых стенках каби-

ны сверлить по отверстиям на боковых гранях лицевой панели.
