2.5 Крепить лицевую панель кабины к поддону через трубы заклад-

ной рамы двумя саморезами с шайбами (поз. 5.9; 5.14).

При необходимости, крепежные отверстия Ø 7 мм разметить и

сверлить в лицевой панели по месту (через закладные трубы лице-

вой панели).

2.6 Крепить лицевую панель к поддону через трубы закладной рамы

двумя болтами с гайками и шайбами ( поз. 5.7; 5.8; 5.14). При не-

обходимости, крепежные отверстия Ø 7 мм разметить и сверлить в

лицевой панели по месту (через закладные трубы лицевой панели).

2.7 При необходимости, разметить и сверлить на полке уголка за-

кладной рамы лицевой панели в районе дверного проема 4 кре-

пежных отверстия Ø2.2- 3.0 мм с зенковкой под шляпку гвоздя, шаг

сверловки отверстий – 250 мм, отступ от стойки дверного проема

– 50 мм.

2.8 Закрепить 4–мя гвоздями (поз. 5.6) лист ПНД (покрытие пола)

к поддону со стороны двери через выполненные отверстия в полке

уголка закладной рамы лицевой панели.

2.9 Установить и закрепить гвоздями (поз. 5.6) к торцевой доске де-

ревянного поддона со стороны лицевой панели - защиту торца под-

дона (поз. 5.4). Верхний торец защиты должен находиться вровень с

нижней кромкой уголка закладной рамы лицевой панели.

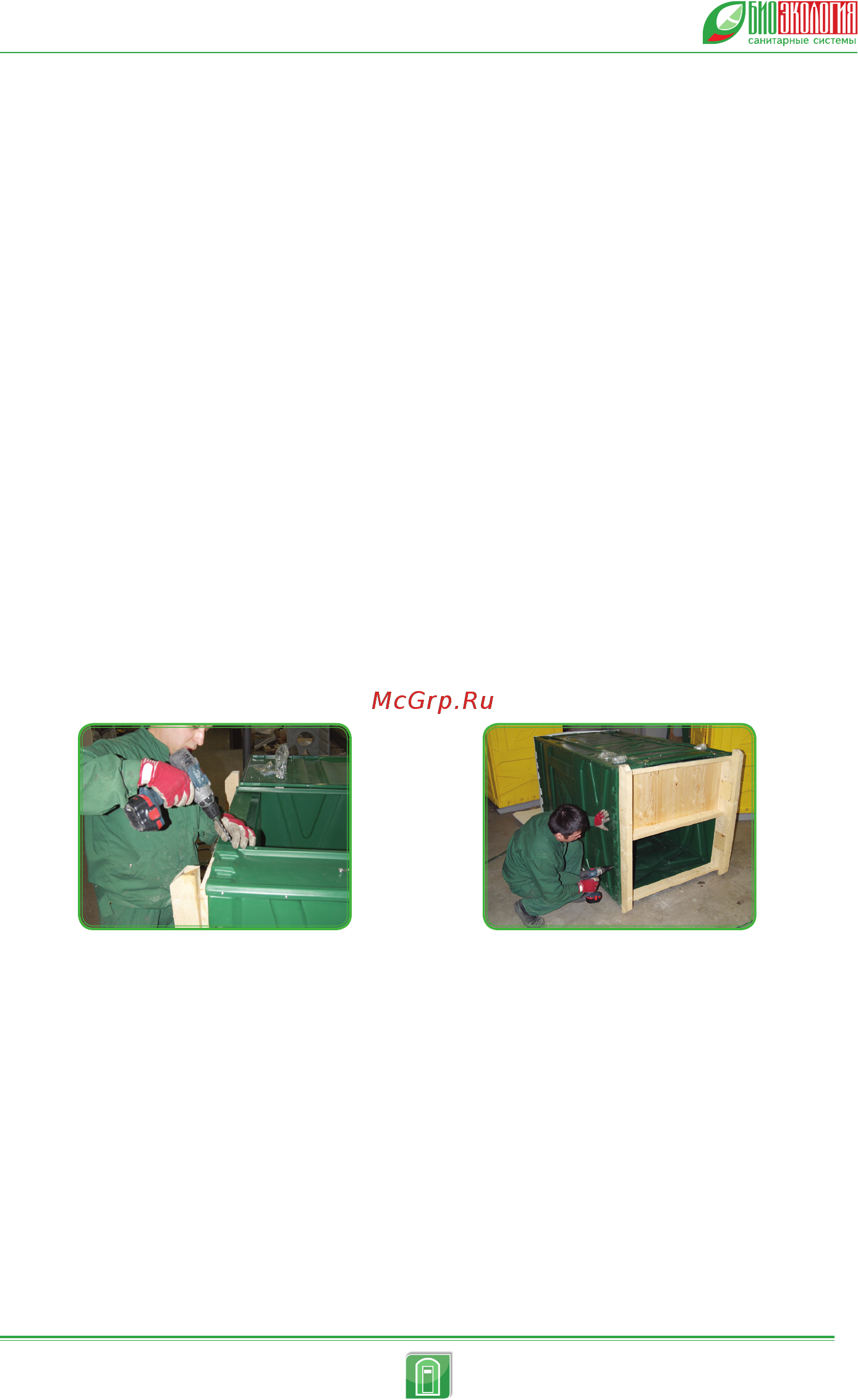

Крепить саморезами с шайбами (поз. 5.12. 5.14. -19 точек крепле-

ния), собранные вместе лицевую панель с дверью и стенки кабины

к поддону.
