Клеммы подключения стабилизатора находятся на левой стороне корпуса

под защитной крышкой. Сечение подводящих силовых проводов должно

соответствовать подключаемой нагрузке. Необходимо обеспечить надежный

контакт провода в клемме. Рекомендуется для подключения стабилизатора

использовать клеммы, обжатые на хорошо зачищенные концы провода

специальным инструментом. Провода, выходящие из клеммной колодки, не

должны иметь повреждений или обнаженных участков.

В случае неправильного выбора проводов или плохого контакта, клеммы

могут довольно сильно нагреваться.

Возврат стабилизатора по причине подгорания клеммной колодки со

стороны подводящих кабелей, не является гарантийным случаем !

Во время монтажа необходимо следить за тем, чтобы посторонние

предметы (обрезки кабелей, крепёжные элементы, мелкий инструмент и т. п.)

не попали внутрь корпуса.

Клеммная колодка имеет один общий контакт для нулевого провода

входной и выходной сети. Если внутренний диаметр клеммы позволяет

разместить в ней два провода, то возможно объединение нулевых проводов

непосредственно в клемме. Однако, рекомендуется выполнить подключение

отдельным проводом от общей точки нулевых проводов входа и выхода

(см. рис. 1). В этом качестве удобно использовать нулевую шину

распределительного щита.

Внимание ! Запрещено класть стабилизатор на лицевую панель !

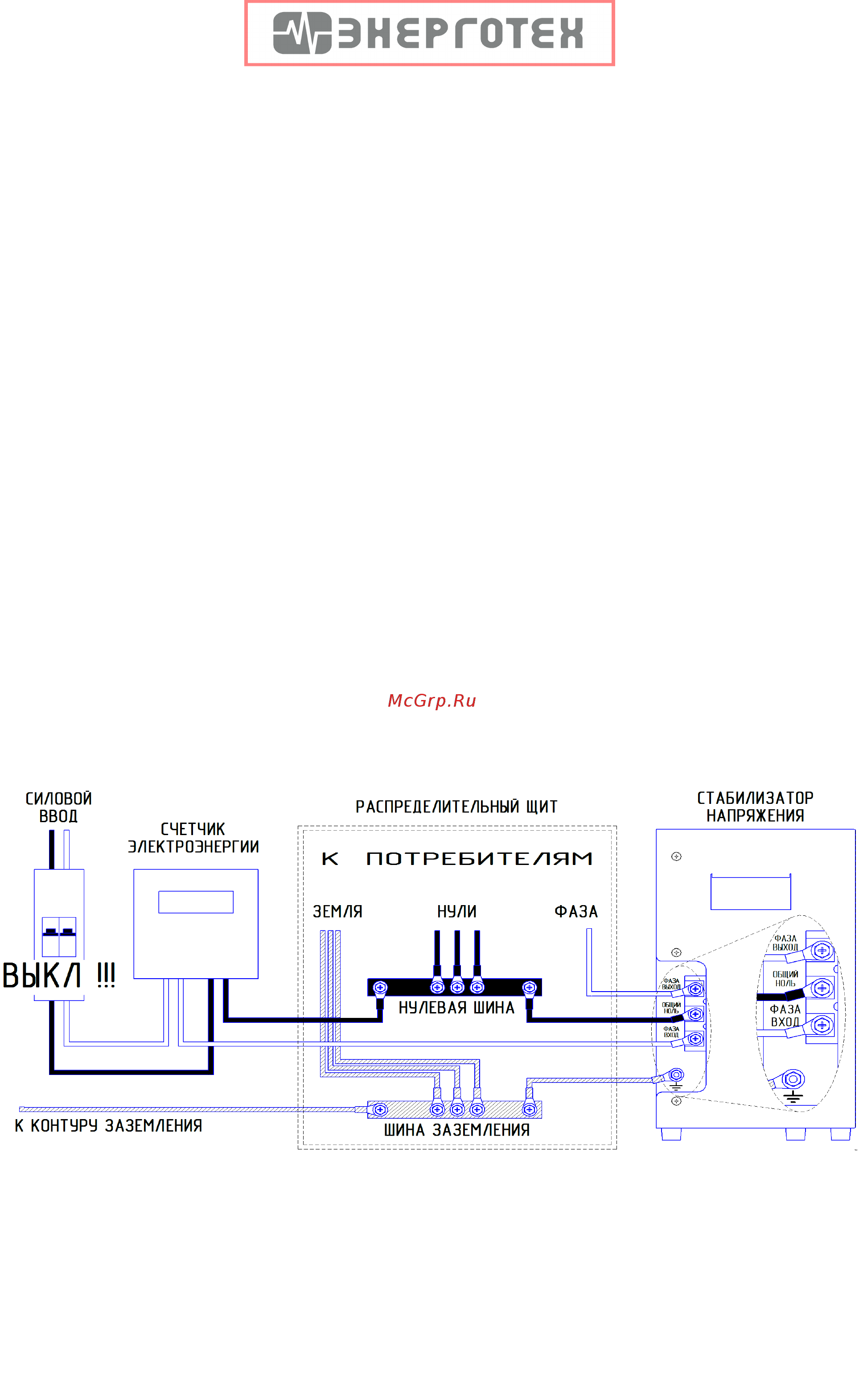

Рисунок 1. Рекомендуемая схема подключения стабилизатора к сети.

Перед первым включением стабилизатора необходимо внимательно

проверить правильность всех соединений !
