СБОРКА ТРИММЕРА

Триммер поставляется в разобранном виде. Монтаж верхнего и нижнего редукторов к штан-

ге триммера произведен на заводе-изготовителе. Для сборки триммера Вам необходимо закре-

пить на штанге рукоятку, смонтировать защитный кожух и лезвие, соединить двигатель с верх-

ним редуктором. Для сборки необходимо выполнить действия, описанные ниже.

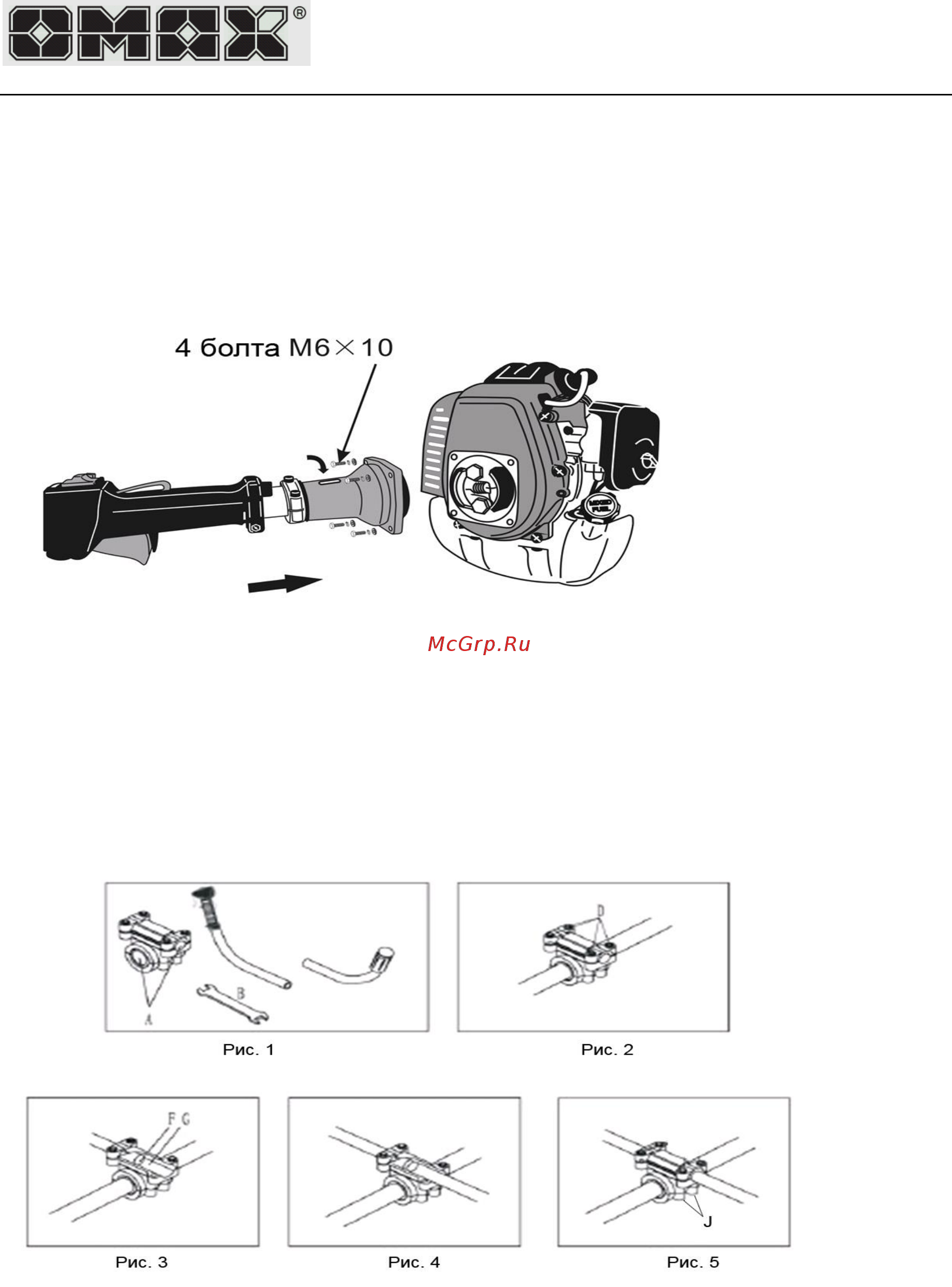

1. Двигатель

Отверстия для болтов, соединяющих двигатель с верхним редуктором, на время транспор-

тировки закрыты четырьмя болтами. Удалите эти четыре болта. Соедините двигатель с верхним

редуктором и зафиксируйте соединение извлеченными ранее болтами.

2. Штанга и органы управления триммером

Внутри упаковки находятся две части рукоятки и блок фиксации рукоятки (А) на штанге

(рис.1). Снимите винты (J), которыми скреплены две части блока фиксации рукоятки. Установите

две части блока фиксации рукоятки на штанге (рис.2). Зафиксируйте винтами J. Ослабьте винты

D, вставьте обе части рукоятки в блок фиксации (рис.3 и 4), и закрепите винты D. При сборке

рукоятки триммера обратите внимание, что ручка с органами управления триммером должна

располагаться под правой рукой оператора. Не затягивайте винты сразу. После окончания сбор-

ки триммера необходимо прикрепить наплечный ремень и отрегулировать положение рукоятки

так, чтобы обеспечить удобную работу. После окончания регулировки не забудьте надежно за-

фиксировать винты при помощи инструмента!

Схема расположения органов управления триммером показана на рис.6. Рычаг дрос-

сельной заслонки и кнопка включения/выключения временно установлены на ручке триммера на

заводе-изготовителе. Снимите рычаг дроссельной заслонки и кнопку включения/выключения.

Вставьте трос дроссельной заслонки в ручку, установите рычаг дроссельной заслонки, кнопку

включения и надежно зафиксируйте все соединения.
