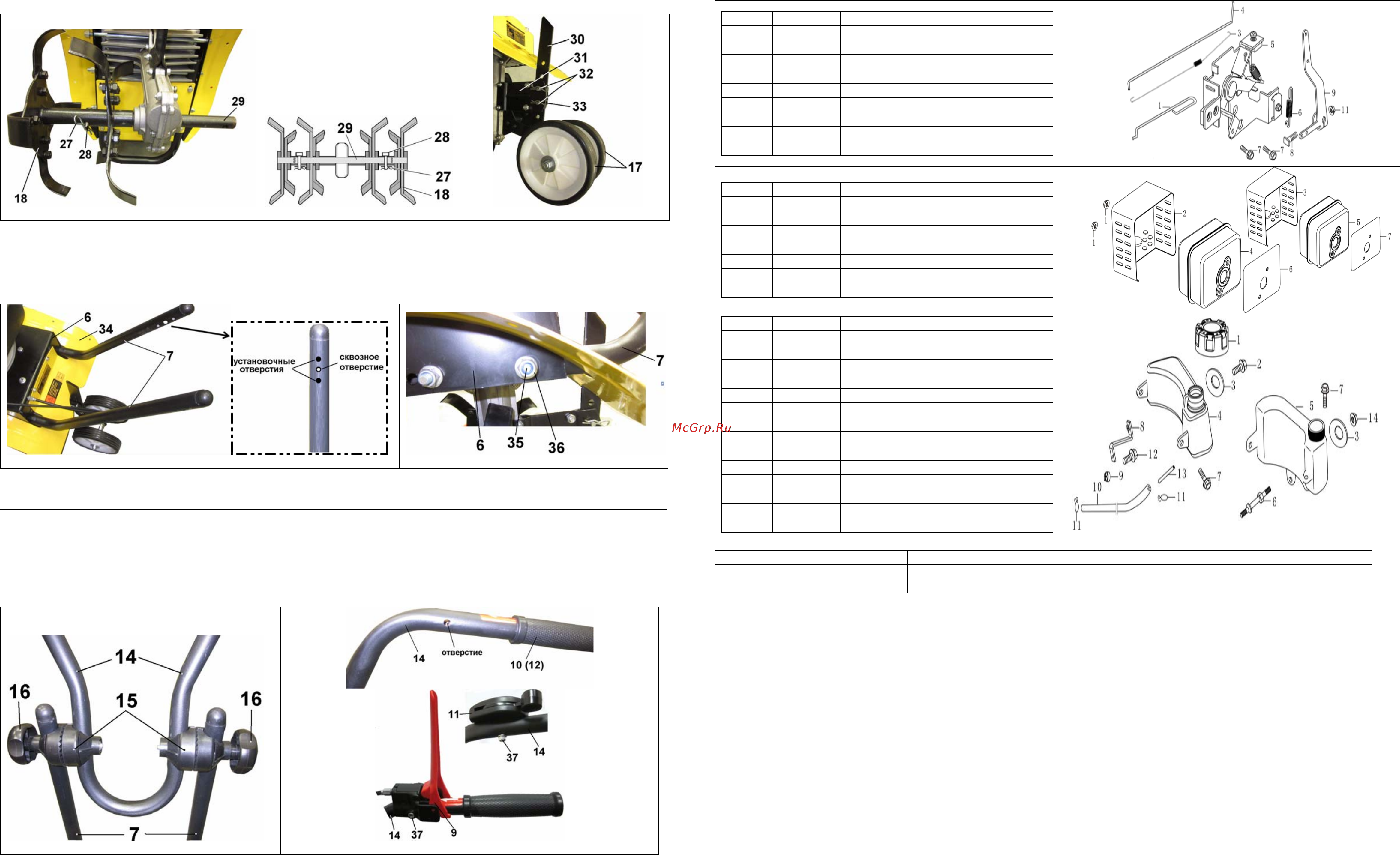

7. СБОРКА

Рис. 4

Рис.5

7.1. Фрезы (18) установите на осях (29) и зафиксируйте при помощи шпильки (28). Положение шпильки (28)

закрепите шплинтом (27), Рис. 4.

7.2. Как показано на Рис. 5, в транспортном положении установите и закрепите колёса (17). Для чего необходимо

сошник (30) установить в сцепном устройстве между консолями (31). Положение закрепите шпильками (32) и

шплинтами (33).

Рис. 6

Рис. 7

7.3. Установите и закрепите две опоры (7), Рис. 2;6;7.

Внимание! Перед установкой опоры (7) сориентируйте так, чтобы установочные отверстия, Рис.6, находились внутри,

напротив друг друга.

Для установки предварительно необходимо скрутить гайку (36) со шпильки (35) и извлечь шпильку (35) из площадки

двигателя (6). Совместите поочерёдно отверстия опор (7) и площадки двигателя (6), установите шпильки (35) и

закрепите гайками (36).

7.4. Как показано на Рис.8, рукоятку (14) установите в держателях (15) и закрепите винтами (16) на нижних опорах (7).

При установке необходимо совместить установочные отверстия опор (7) со штырьками держателей

(15) и сквозными

отверстиями для крепления.

Рис.8

Рис.9

7.5. Для установки органов управления необходимо демонтировать винты с гайками (37) с левой и правой рукоятки

(14). На правую рукоятку (14) необходимо установить и винтом с гайкой (37) закрепить ручку сцепления (9). На правой

рукоятке (14) нанесена стрелка, обозначающая направление движения мотокультиватора. На левой рукоятке (14)

необходимо установить и винтом с гайкой (37) закрепить ручку дросселя (11).

№* Код

Наименование детали

1 135917 Тяга

3 135918 Пружина

4 135919 Тяга

5 135920 Корпус регулятора

6 135921 Пружина

7 135922 Болт

8 135923 Болт

9 135924 Рычаг

11 135925 Гайка

№* Код Наименование детали

1 135925 Гайка

2 135926 Кожух

3 135927 Кожух

4 135928 Глушитель

5 135929 Глушитель

6 135930 Прокладка глушителя

7 135931 Прокладка глушителя

№* Код Наименование детали

1 135932 Крышка бака

2 135837 Болт

3 135933 Шайба

4 135934 Бак топливный

5 135935 Бак топливный

6 135936 Шпилька

7 135837 Болт

8 135937 Кронштейн

9 135938 Зажим

10 135939 Трубка топливная

11 135940 Хомут

12 135922 Болт

13 135941 Фильтр

14 135925 Гайка

Наименование детали Код Перечень кодов по схеме сборки

Комплект уплотнений 135798

135827;135833;135834;135840;135856;135861;135878;135881;

135894;135895;135896;135897;135903;135905;135931.
