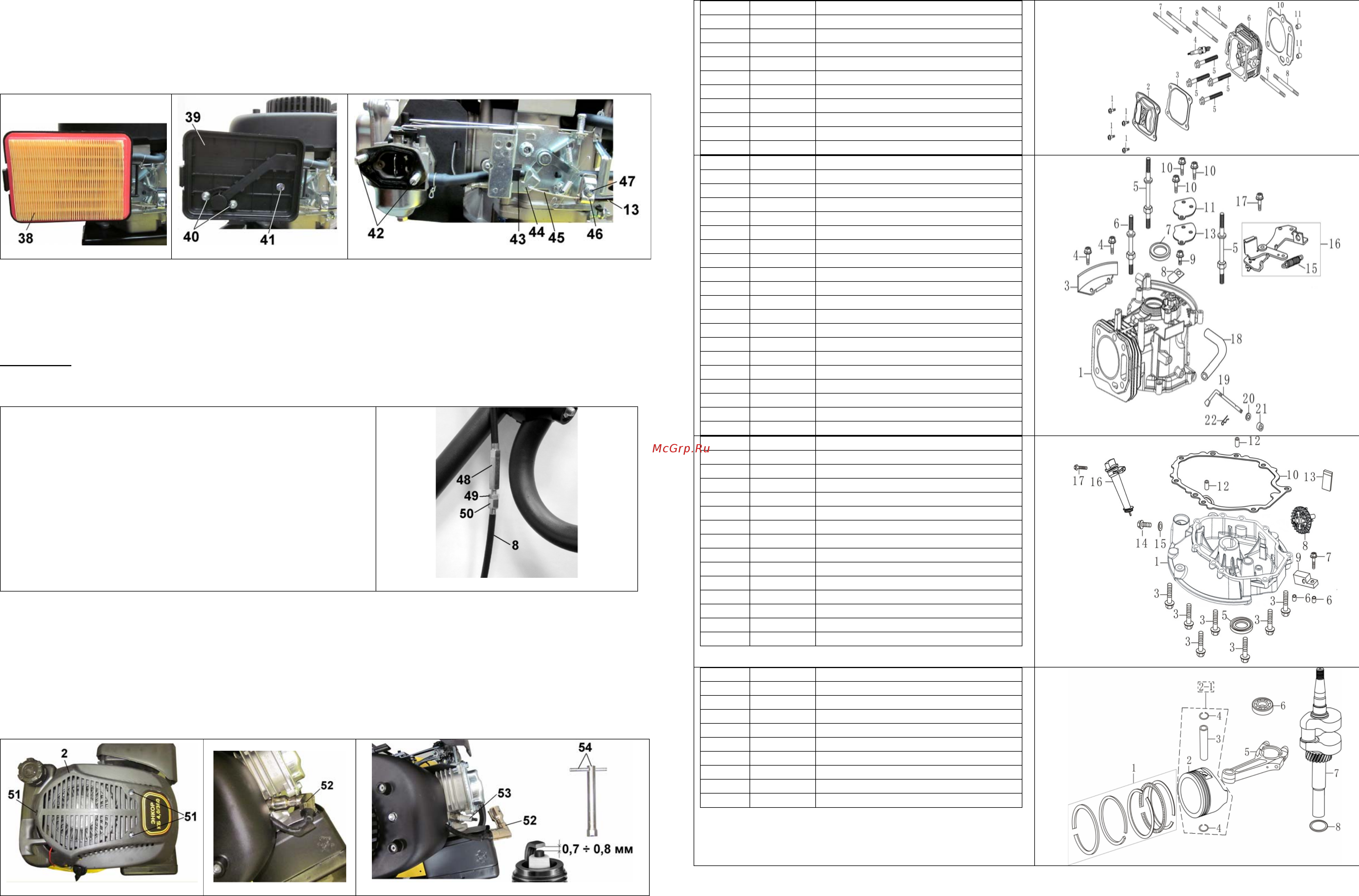

6
- перевести ручку стартера (11) в положение «STОР», Рис 11а.
9.8. Если рычаг (44) не нажимает на кнопку (43) необходимо:
- ослабить винт крепления (47), освободить планку 46 и трос дросселя (13), Рис.14;
- переместить рычаг (44) и тягу (45) до нажатия на кнопку (43), положение надёжно закрепить планкой (46) и болтом
(47) за оплётку троса дросселя (13), Рис. 14;
- несколько раз переместить ручку
дросселя (11) в крайние положения, проверить надёжность и правильность
установки троса дросселя (13). При необходимости повторите настройку.
Рис.12
Рис.13
Рис.14
9.8. По окончанию регулировки установите и закрепите воздушный фильтр (38) в обратном порядке (см. п. 9.7.).
9.9. При работающем двигателе, но не нажатой ручке сцепления (9) дисковые фрезы (18) не должны вращаться.
9.10. Удерживая мотокультиватор за накладки рукоятки (10 и 12), опирая на колёса (17), наклоните его, так чтобы
дисковые фрезы (18) не касались поверхности земли (почвы, грунта).
9.11. Ручку дросселя
(11) переведите в положение «MAX». Крепко удерживая мотокультиватор, плавно нажмите на
ручку сцепления (9), при этом дисковые фрезы (18) начнут вращаться.
9.12. Плавно опускайте дисковые фрезы (18) к почве. Произведите пробное культивирование.
Внимание!
После ввода в эксплуатацию мотокультиватора необходимо выполнить обкатку двигателя, для
чего первые 10 часов выполнять культивирование с пониженной нагрузкой (глубина и скорость). Во время
обкатки двигателя после 5 часов работы замените масло в картере двигателя. Выполнения работ
производятся только на максимальных оборотах двигателя.
9.13. Если дисковые фрезы (18) во время касания с почвой
прекращают
вращаться (ремень передачи проскальзывает на
шкивах), необходимо произвести регулировку троса сцепления
(8). Ослабьте положение контргайки (49). Выкрутите на 1÷1,5
оборота резьбовую втулку (48) со штуцера (50). Проверьте работу
механизма сцепления. При отпущенной ручке сцепления (9)
дисковые фрезы (18) не должны вращаться. При необходимости
повторите регулировку. Положение троса сцепления (8)
закрепите контргайкой (49), Рис.15.
Рис.15
10. ОБСЛУЖИВАНИЕ
10.1. Замену масла картера двигателя производите не реже чем через 50 часов наработки. При больших нагрузках и
высокой атмосферной температуре замену масла производите не реже чем через 25 часов наработки.
10.2. Заправку и дозаправку топливом производите согласно техническим данным (п.2) и требованиям настоящего
руководства (п.8) при выполнении указаний по технике безопасности (п
.3).
10.3. Проверяйте уровень масла и доливайте каждые 5 рабочих часов.
10.4. Для замены, проверки и регулировки зазоров электродов свечи зажигания необходимо выполнить следующее:
- для лучшего доступа демонтируйте защитный кожух (2), для чего выкрутите винты (51), Рис.16;
- аккуратно сдёрните свечной колпачок (52), Рис. 17;
- свечным ключом с воротком (54) выкрутите свечу зажигания (53), Рис.18.
Рис.16
Рис.17
Рис. 18
11
№* Код Наименование детали
1 135825 Болт
2 135826 Крышка
3 135827 Прокладка крышки головки
4 135828 Свеча
5 135829 Болт
6 135830 Головка цилиндра
7 135831 Шпилька
8 135832 Шпилька
10 135833 Прокладка головки
11 135834 Вставка
№* Код Наименование детали
1 135835 Картер двигателя
3 135836 Защита
4 135837 Болт
5 135838 Шпилька
6 135839 Шпилька
7 135840 Сальник
8 135841 Пластинка
9 135842 Болт
10 135843 Болт
11 135844 Крышка
13 135845 Крышка
15 135846 Пружина
16 135847 Тормоз маховика
17 135848 Болт
18 135849 Трубка
19 135850 Рычаг
20 135851 Шайба
21 135852 Втулка
22 135853 Шплинт
№* Код Наименование детали
1 135854 Крышка картера
3 135855 Винт
5 135856 Сальник
6 135857 Вкладыш
7 135858 Болт
8 135859 Регулятор холостого хода
9 135860 Планка
10 135861 Прокладка картера
12 135862 Вставка
13 135863 Дефлектор
14 135864 Болт
15 135865 Шайба
16 135866 Трубка маслозаливная
17 135867 Болт
№* Код Наименование детали
1 135868 Комплект поршневых колец
2 135869 Поршень
2-1 135870 Поршень в сборе
3 135871 Палец
4 135872 Стопор
5 135873 Шатун
6 135874 Подшипник
7 135875 Вал коленчатый
8 135876 Шайба
