инструкция по эксплуатации станка JET мод.BD-11W

Если после длительного использования обра-

зовался зазор, необходимо отрегулировать

подшипники.

Освободите резьбовой штифт (1, Рис.27).

Осторожно вытащите гайку с канавкой (2), ис-

пользуя специальный ключ.

Шпиндель должен свободно проворачиваться,

слишком сильное натяжение может повредить

подшипник.

Снова зажмите резьбовой штифт.

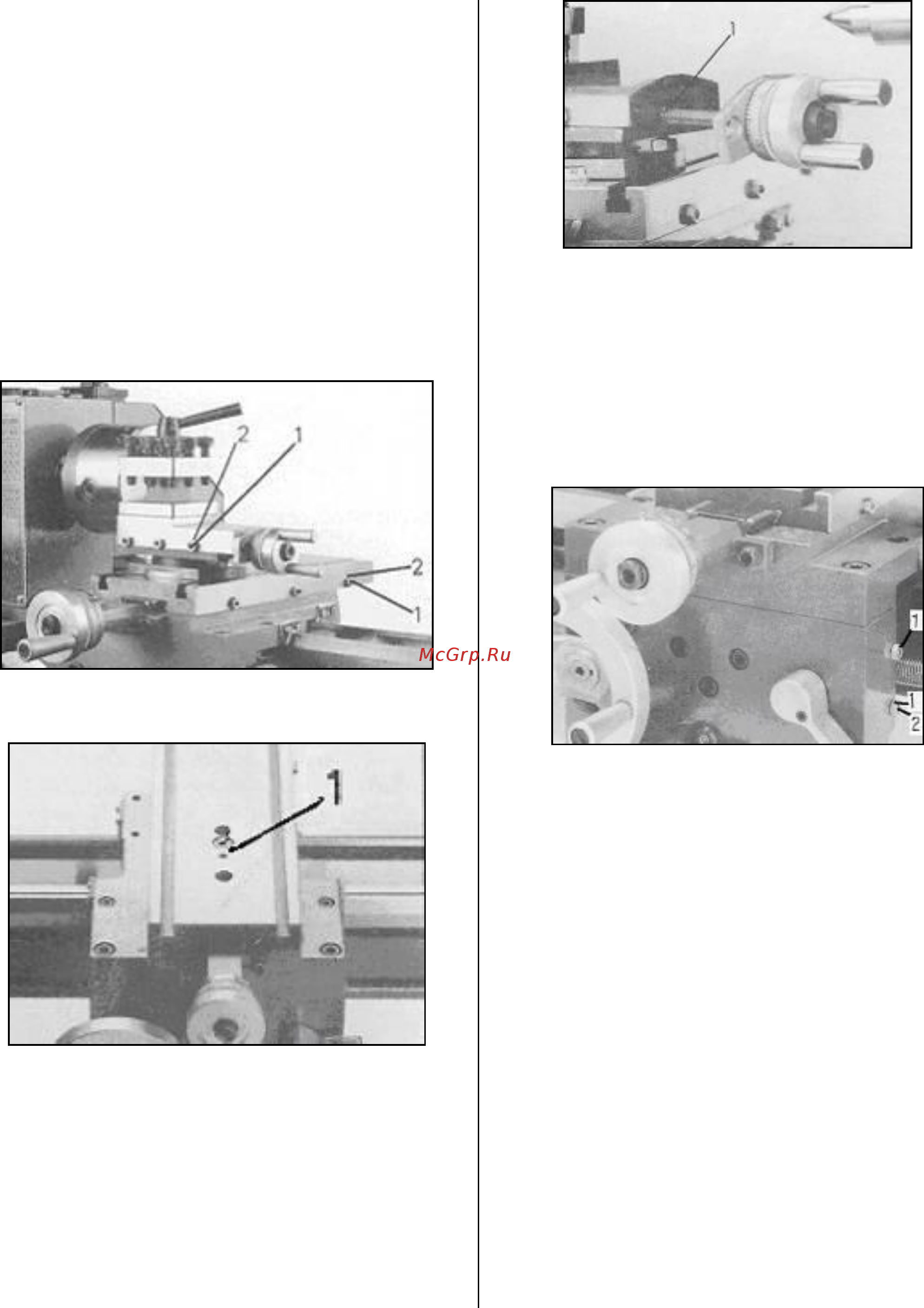

7.3 Установка направляющей суппорта

Оба суппорта оборудованы регулировочными

планками и могут быть установлены посред-

ством винтов (1, Рис.28) и контргаек (2) без за-

зора.

Рис.28

7.4 Регулировка поперечного суппорта

Рис.29

Снимите верхний суппорт и отрегулируйте

резьбовой штифт (1, Рис. 29) таким образом,

чтобы винт был снова без зазора соединен с

гайкой.

7.5 Установка верхнего суппорта

Открутите опору винта, отрегулируйте резьбо-

вое кольцо (1, Рис.30) таким образом, чтобы

винт был снова без зазора соединен с гайкой.

Рис.30

7.6 Регулировка гайки ходового винта

Открутите две гайки (1, Рис.29) справа на фар-

туке суппорта и отрегулируйте установочный

винты (2) таким образом, чтобы половинки гай-

ки ходового винта без зазора были располо-

жены в своих направляющих.

Закрутите гайки и винты.

Рис.32

7.7 Замена штифта ведущего шпинделя

Если предохранительный штифт переломился

вследствие перегрузок, его необходимо заме-

нить новым (1, Рис. 33).
