инструкция по эксплуатации станка JET мод. SS-5N, -6N, -8N, -12N

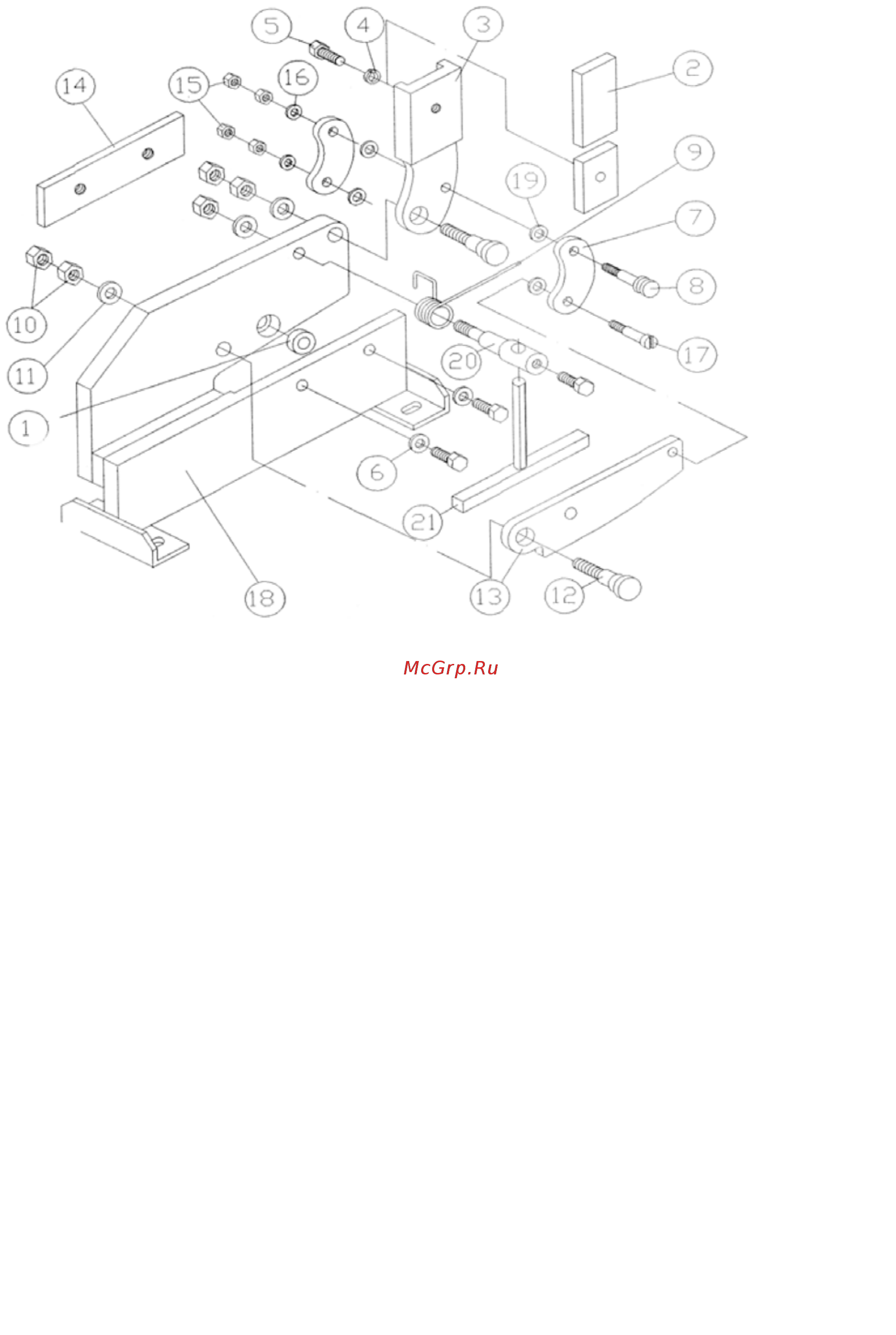

Спецификация деталей для ножниц для резки металла SS-5N и SS-6N

Перечень деталей для ножниц для резки металла SS-5N и SS-6N

№ № Описание Количество

1 ......... SS5N-1 ..................... Закругленное лезвие .................................. ............................... 1

........... SS6N-1 ..................... Закругленное лезвие .................................. ............................... 1

2 ......... SS5N-2 ..................... Ручной рычаг .............................................. ............................... 1

3 ......... SS5N-3 ..................... Ручной адаптер .......................................... ............................... 1

4 ......... SS5N-4 ..................... Пружинная шайба ....................................... 10 ............................ 1

5 ......... SS5N-5 ..................... Винт с шестигранной головкой .................. М10х20 ................... 4

6 ......... SS5N-6 ..................... Шайба .......................................................... 10 ............................ 2

7 ......... SS5N-7 ..................... Шатун .......................................................... ............................... 2

8 ......... SS5N-8 ..................... Болт с шестигранной головкой .................. ............................... 1

9 ......... SS5N-9 ..................... Пружина ...................................................... ............................... 1

10 ....... SS5N-10 ................... Шестигранная гайка ................................... М12 ......................... 5

11 ....... SS5N-11 ................... Шайба .......................................................... 12 ............................ 3

12 ....... SS5N-12 ................... Опорный болт ............................................. ............................... 2

13 ....... SS5N-13 ................... Верхнее лезвие .......................................... ............................... 1

........... SS6N-13 ................... Верхнее лезвие .......................................... ............................... 1

14 ....... SS5N-14 ................... Нижнее лезвие ............................................ ............................... 1

........... SS6N-14 ................... Нижнее лезвие ............................................ ............................... 1

15 ....... SS5N-15 ................... Гайка ........................................................... М8 ........................... 4

16 ....... SS5N-16 ................... Шайба .......................................................... 8.............................. 2

17 ....... SS5N-17 ................... Болт с шестигранной головкой .................. ............................... 1

18 ....... SS5N-18 ................... Рама ............................................................ ............................... 1

........... SS6N-18 ................... Рама ............................................................ ............................... 1

19 ....... SS5N-19 ................... Шайба дистанционная ................................ 10 ............................ 4

20 ....... SS5N-20 ................... Опорный болт ............................................. ............................... 1

21 ....... SS5N-21 ................... Регулируемый упор .................................... ............................... 1
