k
i
e
b
a
h
j
k

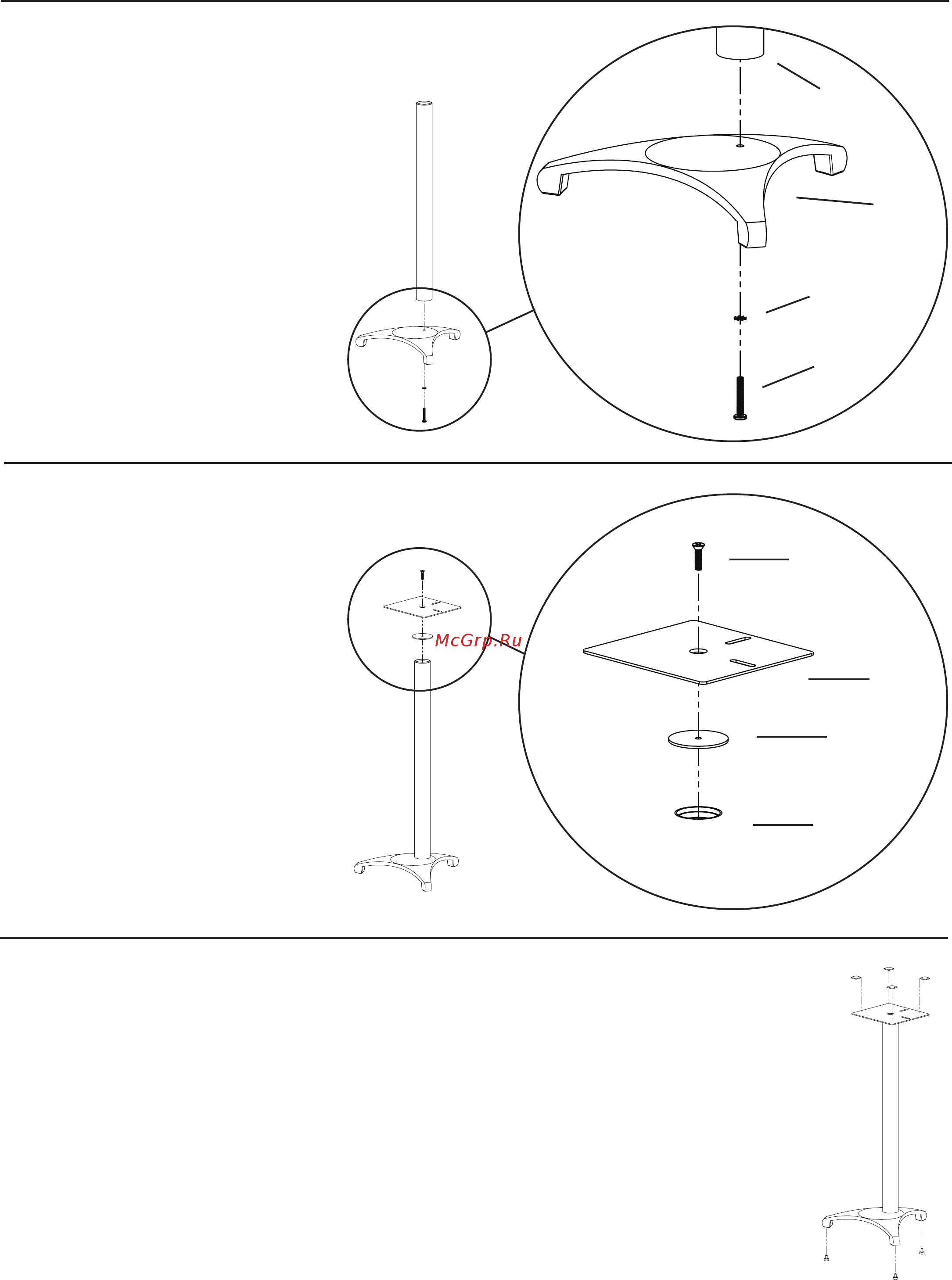

Рисунок 1
Рисунок 2
Шаг 1. Крепление стоек к базе
Найдите среди деталей базу (I), болт с
плоскоконической головкой (B) и
стопорную шайбу (E). Наденьте
стопорную шайбу на болт с
плоскоконической головкой. Вставьте
болт с плоскоконической головкой
через отверстия для стойки в базе.
Удерживая болт, вкрутите стойку (K).
Вкрутите болт с плоскоконической
головкой с помощью крестообразной
отвертки. Расположите стойку
таким
образом, чтобы отверстия для
проводов выходили на заднюю ножку
базы. См. рис. 1 для справки.
Шаг 2. Крепление верхней пластины
Найдите среди деталей верхнюю
пластину (H), пробковое демпфи-
рующее кольцо (J) и болт с плоской
головкой (А). Удалите наклейку с
пробкового демпфирующего кольца и
приклейте его к нижней части верхней
пластины, совместив с отверстием в
центре верхней пластины.
Примечание: сторона с выемками
верхней пластины должна быть
направлена вверх. Вкрутите болт с
плоской головкой в верхний конец
стойки (К). Затяните его с помощью
крестообразной отвертки. См. рис. 2
для справки.
Примечание: в комплектацию модели
EF28 входят верхние пластины двух
размеров (H, L). Выберите подходящий
размер
так, чтобы размер верхней
пластины был не больше размера ниж-
ней части динамиков.
Шаг 3. Крепление изоляционных ножек и прокладок динамиков
Удалите наклейку с неопреновых прокладок для динамиков (F) и вставьте их в верхнюю пластину (H),
размещая по одной прокладке на каждом углу. Прорези в верхней пластине позволяют крепить болтами
динамики, имеющие специальные
отверстия под болты в нижней панели. Для этого в комплект входят
специальные болты для динамиков (М).
Для изоляции стенда от поверхности пола можно устанавливать специальные крепления для ковра или
резиновые изоляционные ножки. Примечание: Sanus Systems не несет ответственности за ущерб,
нанесенный полу при использовании креплений для ковра.
Установка резиновых изоляционных ножек: совместите
резиновые изоляционные ножки (D) с
отверстиями на нижней стороне базы (I). Вкручивающим движением вставьте ножки в отверстия.
Установка креплений для ковра: вкрутите крепления для ковра (С) в стопорные гайки (G). Затем вкрутите
крепления для ковра в резьбовые отверстия на нижней стороне базы (I). Отрегулируйте положение
креплений для ковра так, чтобы стенд был расположен ровно, затем
затяните стопорные гайки.
