12

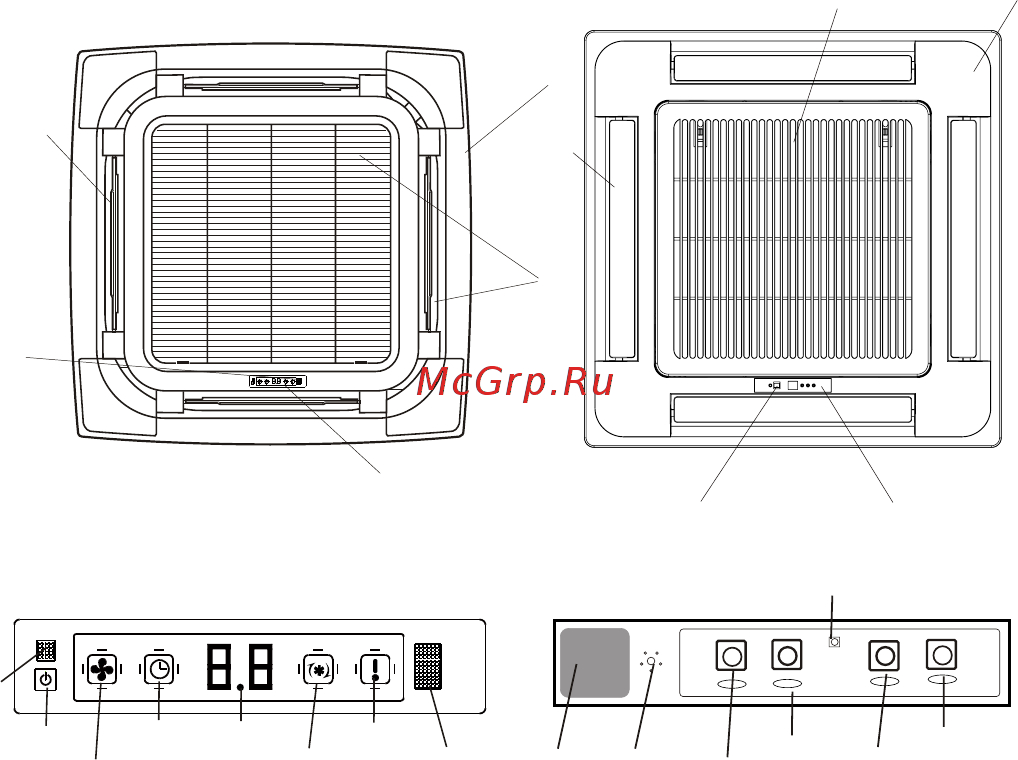

УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта дистанционного управления.
1. Панель
2. Жалюзи распределения
воздуха
3. Фотоприемник
4. Дисплей
5. Воздухозаборная
решетка
Дисплей панели:
A - звуковой излучатель
B - кнопка ручного запуска
С - индикатор работы
D - индикатор таймера
E - индикатор температуры
F - индиктор разморозка/
подогрев
G - индикатор Alarm
H - фотоприемник
A
B
C
D
E
F
G
H
A
B
C
D
F
G
H
Рис. 2
1
1
5
5
2
2
3
3
4
4
