5. Блокировка мачты в поднятом положении

Эта процедура используется для получения безопасного доступа к элементам и узлам погрузчика, находящимся

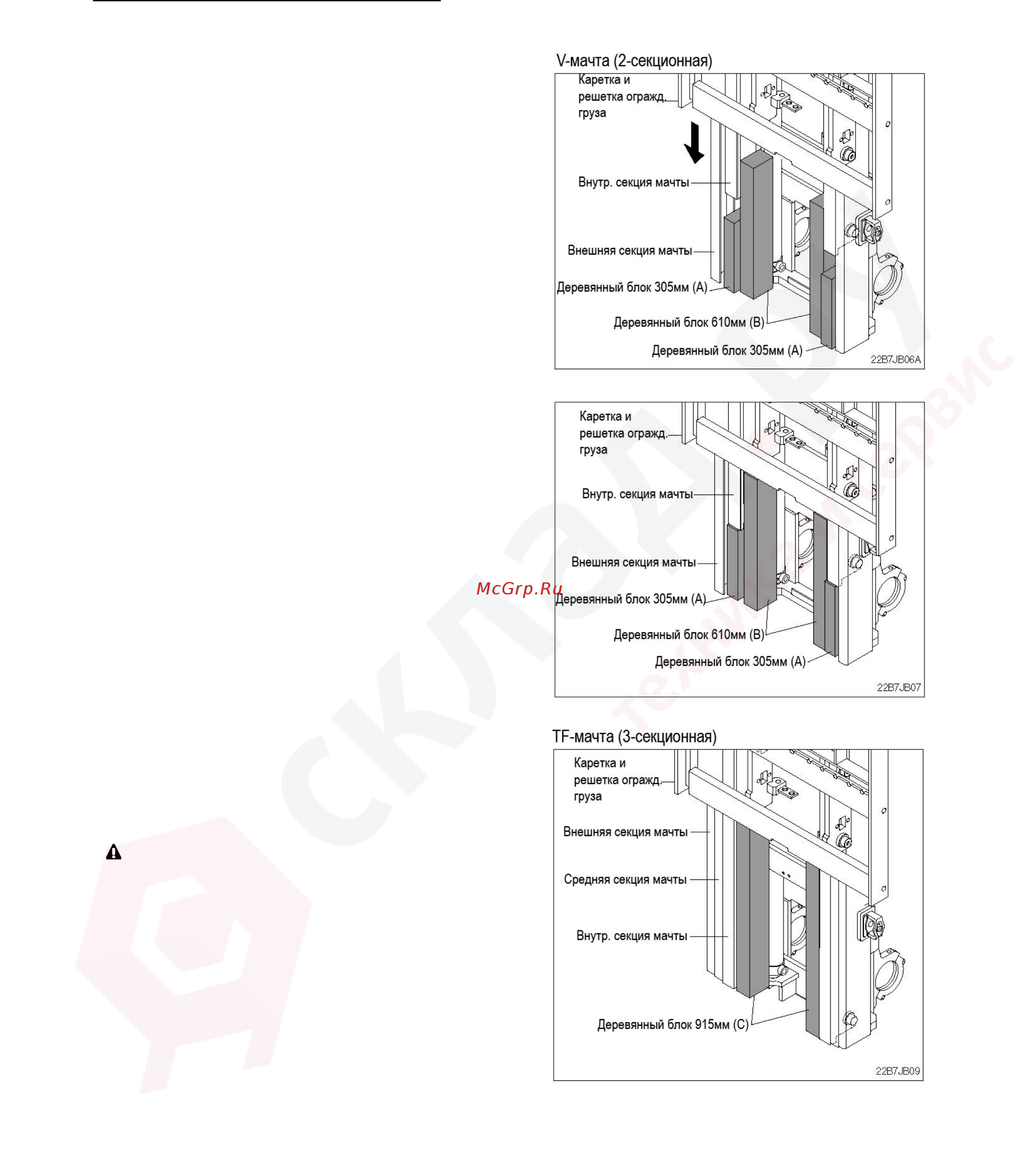

рядом с ведущим мостом или на нем. На иллюстрациях показана мачта со снятыми вилами.

(1) Демонтаж вил не требуется.

(2) Выполните порядок действий, указанный в п. 1

«Безопасная стоянка» на стр. 32.

(3) Установите блоки перед ведущими колесами и сза-

ди них.

(4) Для удобства, перед подъемом мачты уложите

около нее деревянные опорные блоки.

(5) Используйте блоки обоих типов (305 мм и 610 мм)

для подъема V-мачт, как показано на рисунке справа.

※ В случае V-мачт, устанавливайте опоры под ка-

ретку и внутреннюю секцию мачты одновре-

менно.

※ Помните, что в случае мачты V-типа, скорость

подъема каретки в 2 раза выше скорости подъ-

ема внутренней секции мачты.

(6) Включите погрузчик и поднимите каретку мачты.

(7) Для V-мачты: установите деревянный блок (А) под

внутреннюю секцию мачты, а деревянный блок (В) под

каретку. Опускайте каретку, пока она и внутренняя

секция мачты не лягут на блоки.

(8) Для мачт TF-типа используются 2 деревянных блока

длиной 915 мм.

(9) Включите погрузчик и поднимите каретку.

(10) Установите деревянные блоки (С) под боковые

элементы рамы каретки и опустите на них каретку.

Помните, что на мачтах TF-типа, средняя и

внутренняя секции мачты не будут двигаться,

пока каретка не достигнет высоты свободного

хода.

(11) Чтобы убрать блоки, выполните обратный порядок

действий.
