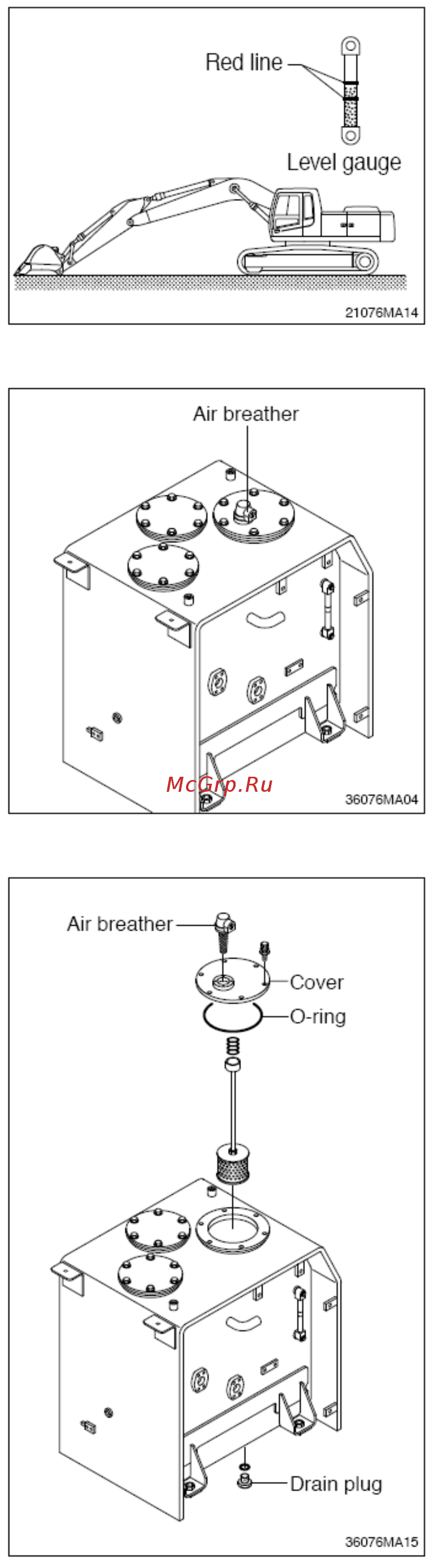

165ПРОВЕРКА УРОВНЯ МАСЛА В
ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ
(1) После втягивания ц
илиндров рукояти и ковша
остановите двигатель. Опустите стрелу и
установите ковш на землю на ровной площадке,
как показано на рисунке.
(2) Проверьте
уровень масла по уровнемеру бака
гидравлической системы.
(3) При
нормальном уровне масло находится между
красными линиями.
17 ДОЛИВ
КА МАСЛА В ГИДРАВЛИЧЕСКУЮ
СИСТЕМУ
(1) Остановите дв
игатель в положении как для
проверки уровня в баке.
(2) Стравит
е давление, ослабив крышку сапуна и
нажав на верхушку сапуна.
(3) Снимите крышку в верхней части масляного бака.
- Момент затя
жки: 1,44±0,3 кгс*м
(4) После зали
вки масла запустите двигатель и
несколько раз произведите манипуляции с
рабочим оборудованием.
(5) Проверь
те уровень масла после остановки
двигателя в положении проверки уровня.
18 ЗАМЕНА МАСЛА В ГИДРАВЛИЧЕСКОЙ
СИСТЕМЕ
(1) Опу
стите ковш на землю, втянув штоки
цилиндров рукояти и ковша максимально.
(2) Стравит
е давление, ослабив крышку сапуна и
нажав на верхушку сапуна.
(3) Снимите крышку в верхней части масляного бака.
- Момент затяжки: 6,9±1,4 кгс·м
(4) Подготовь
те соответствующий контейнер.
(5) Для сли
ва масла отверните сливную пробку в
днище масляного бака.
(6) Залейте ну
жное количество рекомендуемого
масла.
(7) Установи
те сапун на место.
(8) Выпу
стите воздух из гидравлического насоса,
немного отвернув заглушку в верхней части
гидравлического насоса.
(9) Включи
те двигатель и дайте ему поработать
некоторое время. Выпустите воздух из системы,
передвигая каждый джойстик на полный ход до
отказа.
6-31
