195

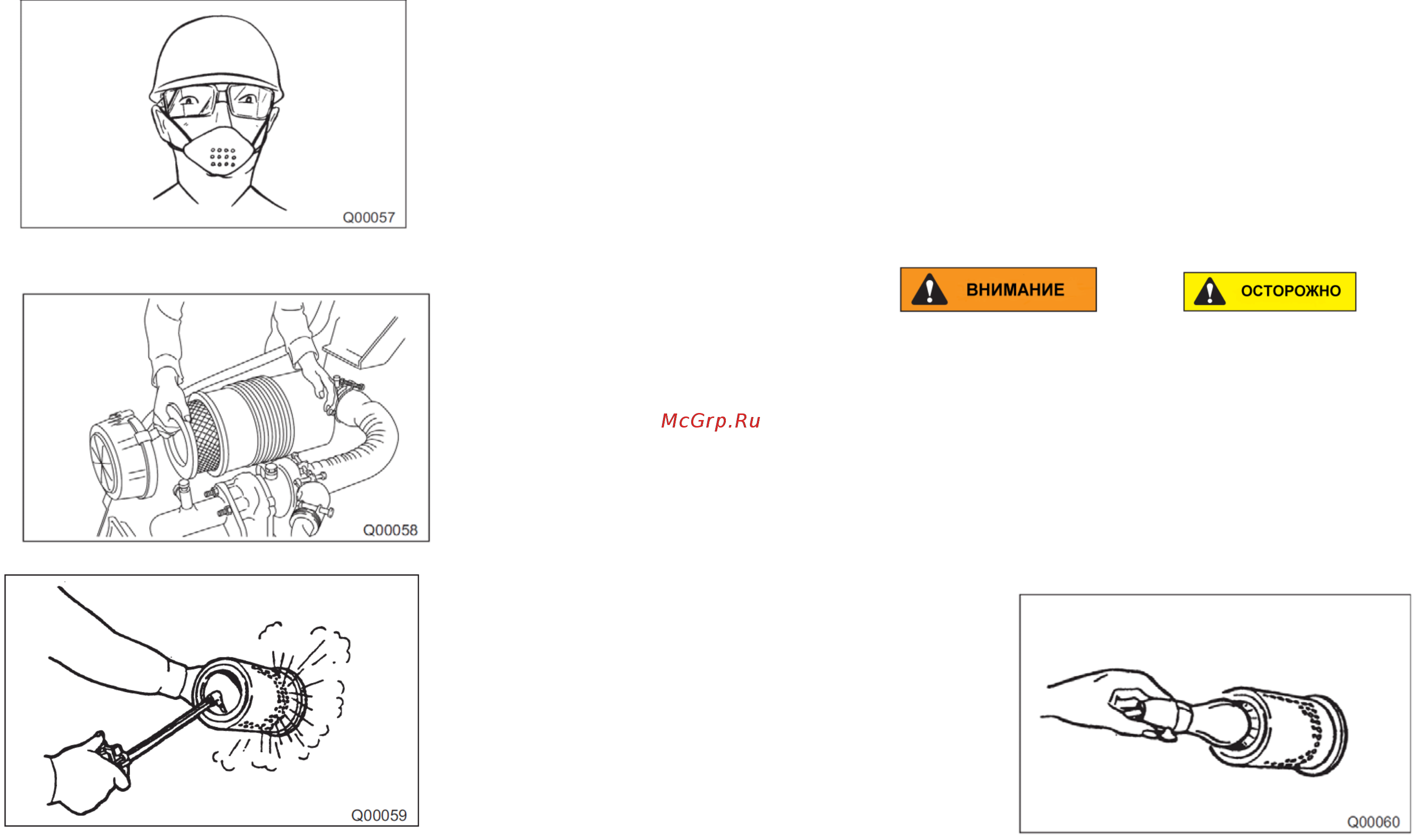

При очистке сжатым воздухом необходимо надевать респиратор и защитную одежду.
Максимальное давление воздуха при очистке должно быть 196 кПа (2 кгс/см
2
).
Не мойте элемент воздушного фильтра.
Не используйте повреждённые элементы воздушного фильтра.
Не работайте на погрузчике, если на нём не установлен воздушный фильтр. В противном
случае в двигатель могут попасть пыль, капли воды и посторонние предметы.
Припаркуйте погрузчик на ровной поверхности. Опустите виды на пол до отказа. Приведите в
действие стояночный тормоз. Переведите рычаг направления движения в нейтральное
положение. Заглушите двигатель и заблокируйте колёса.
1. Поднимите капот двигателя.
2. Освободите крышку фильтра (в трёх местах) и выньте элемент фильтра.
3. Прочистите корпус фильтра изнутри.
4. Направьте струю воздуха внутрь элемента вдоль гофр и слегка постучите по нему.
5. Посветите внутрь элемента и проверьте его.
6. Замените элемент, если на нём обнаружены разрывы и разломы.
7. Установите элемент воздушного фильтра.
8. Закройте капот двигателя.
ПРИМЕЧАНИЕ
Элемент фильтра “двойной циклон” (опция)
требует очистки только внешнего элемента.
Не проводите очистку воздушного фильтра
при работающем двигателе.
При очистке элементов не стучите ими по
другим предметам.
Осматривайте элемент до и после очистки.
После пятой очистки необходимо заменить
элемент воздушного фильтра, даже если интервал техобслуживания ещё не истёк.
При работе в условиях, вызывающих коррозию, и в присутствии абразивной пыли чаще очищайте и меняйте элементы фильтра.
