64 Руководство по эксплуатации и техобслуживанию B730. B750, B780
ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ (ПРОДОЛЖЕНИЕ)

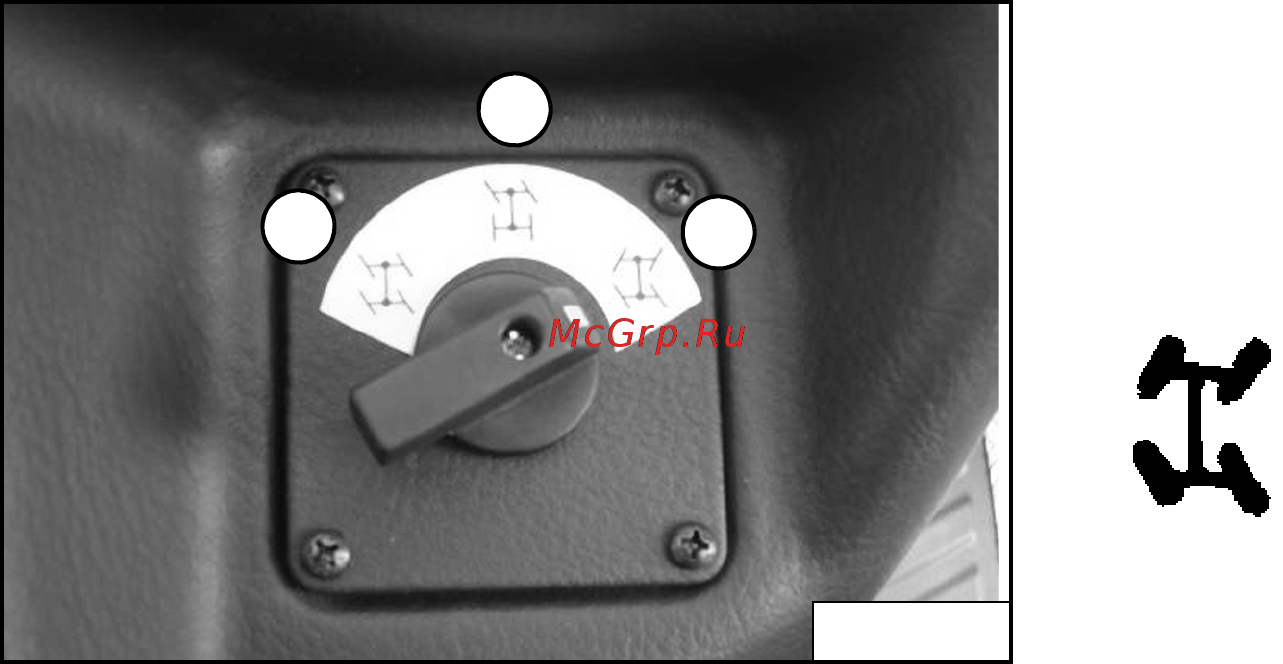

Переключатель режима управления колесами
(только для модели B780)
Этот поворотный переключатель служит для выбора
режима управления колесами.
Предусмотрено три положения:
положение 1 - управление четырьмя колесами;
положение 2 - управление двумя колесами;
положение 3 - «крабовый» режим.
Переключение режимов управления колесами
Режимы управления колесами переключаются с
помощью 3-позиционного переключателя,
показанного выше. Выбранный режим отображается
на передней панели управления.
Для каждого режима загорается отдельный
индикатор. Переключение режимов управления
колесами осуществляется следующим образом:
Перед переключением машина должна быть
остановлена, двигатель должен работать на низких
оборотах холостого хода и должна быть включена
нейтральная передача.
Кроме того, колеса должны быть установлены в
положение «прямо».
Установив переключатель режима управления
колесами в нужное положение,
следует повернуть
рулевое колесо так, чтобы режим переключился.
Тогда на передней панели управления загорится
индикатор соответствующего режима.
Нельзя устанавливать переключатель из положения 1
сразу в положение 3 или обратно.
При переключении с «крабового» режима на
управление четырьмя колесами или обратно сначала
следует включать режим управления двумя
колесами.
Последующее переключение можно выполнять
только через 4 секунды после включения
управления
двумя колесами. Когда пройдет 4 секунды, можно
установить переключатель в нужное положение.
Примечания. Не пытайтесь переключать режим
управления колесами во время
движения машины. При движении
по дорогам общего пользования и
в транспортном потоке должен
быть включен режим управления
двумя колесами.
Выравнивание для режима управление четырьмя
колесами
При использовании режима кругового
управления требуется периодически выравнивать
колеса. В
этом случае система управления колесами
действует эффективнее. Выравнивать колеса
следует хотя бы раз в день, перед новой работой и
после длительного движения по дороге с
управлением двумя колесами.
Порядок выравнивания колес:
Установите переключатель режимов в положение
управления двумя колесами.
Поверните рулевое колесо так, чтобы режим
переключился и задние колеса выровнялись.
При переключении режима на
передней панели
управления загорится соответствующий индикатор.
Установите переключатель режимов в положение
управления четырьмя колесами.
S45461
3
2
1
