67 Руководство по эксплуатации и техобслуживанию B730. B750, B780
ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ (ПРОДОЛЖЕНИЕ)

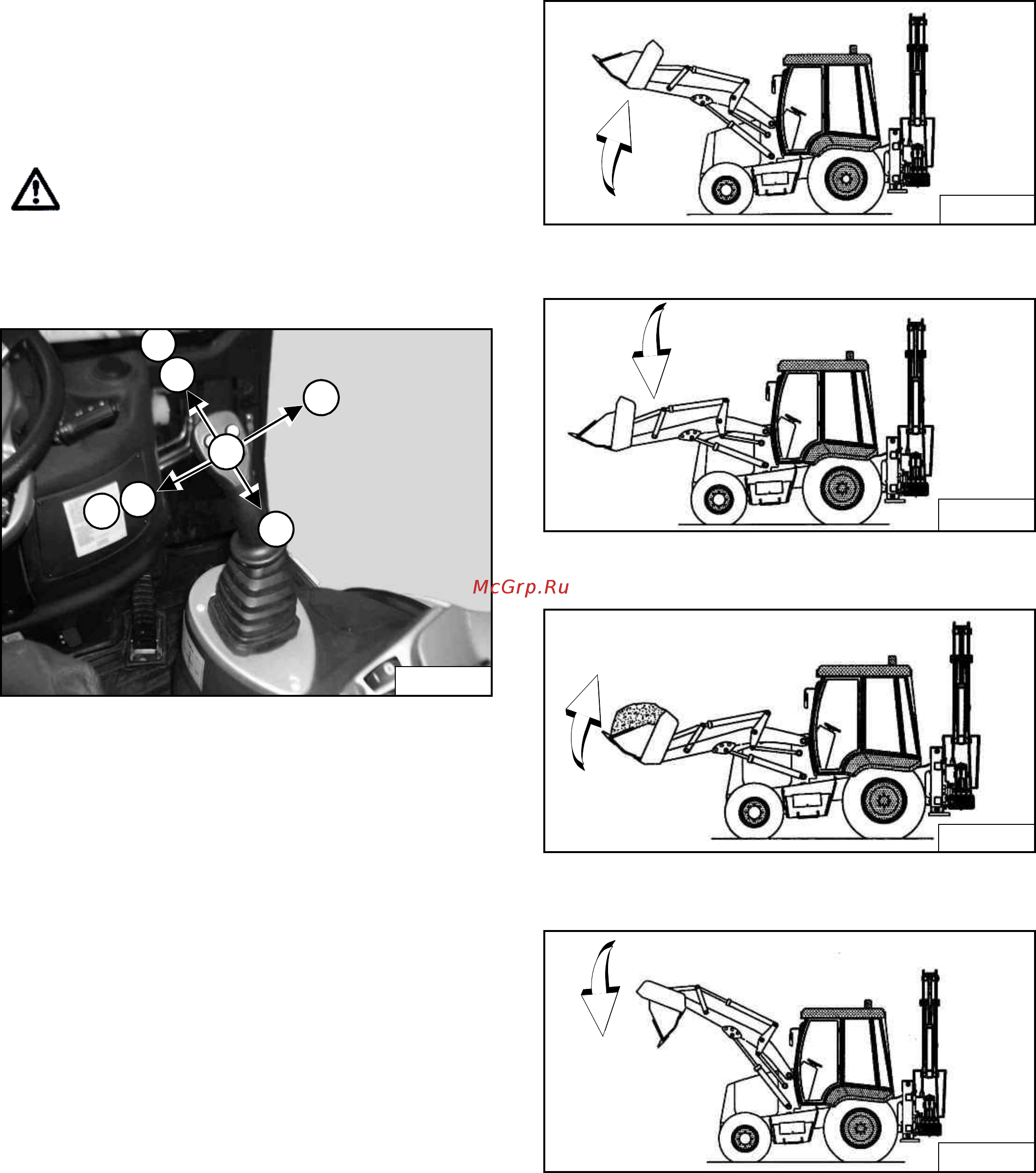

Органы управления погрузочным оборудованием (для моделей B750 и B780)
Когда ключ зажигания устанавливается в положение
«выключено», рукоятки управления погрузочным
навесным оборудованием блокируются. Когда ключ
зажигания устанавливается в положение «включено»,
эти рукоятки разблокируются и действуют
полнофункционально. Прежде чем повернуть ключ
зажигания в положение «выключено», полностью
опустите стрелу ковша.
ВНИМАНИЕ. Войдя в
кабину, отрегулируйте
положение сиденья, органов управления,
внутреннего и наружного зеркал и
подлокотников. Убедитесь, что все органы
управления находятся в пределах удобной
досягаемости.
Положение (0): когда джойстик отпускается, он
автоматически возвращается в НЕЙТРАЛЬНОЕ
положение и движение стрелы ковша
останавливается.
Положение (1): когда джойстик отклоняется назад,
стрела ковша поднимается.
Положение (2): когда джойстик отклоняется вперед,
стрела ковша опускается.
Положение (3):
когда джойстик отклоняется влево,
ковш откатывается назад.
Положение (4): когда джойстик отклоняется вправо,
ковш разгружается.
S45430
1
3
2
4
0
5
6
S44094
S44095
S44096
S44097
