Руководство по эксплуатации и техническому
12 обслуживанию E19

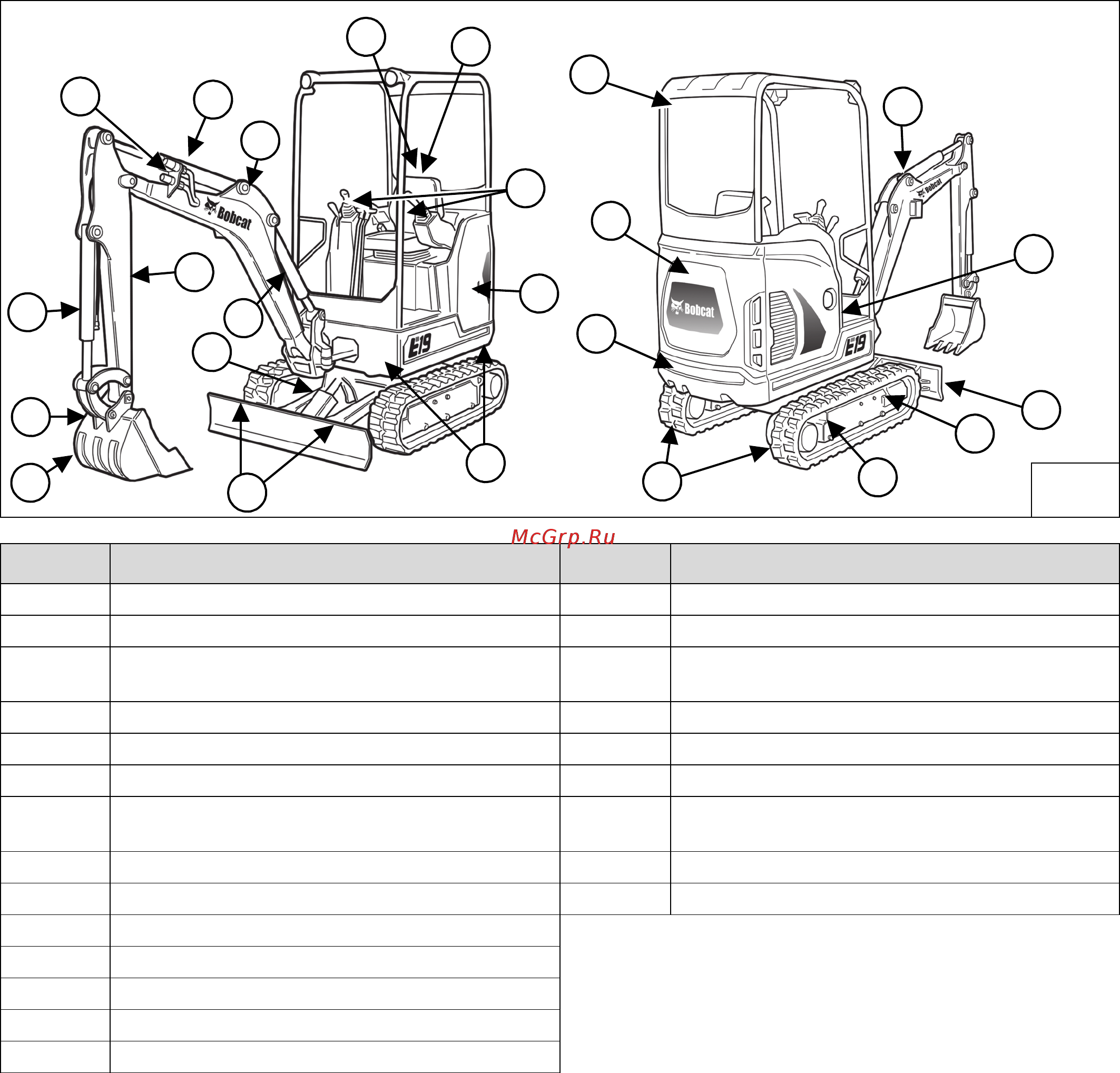

ИДЕНТИФИКАЦИЯ ЭКСКАВАТОРА
[A] КОВШ: для экскаватора Bobcat доступны различные ковши и другое навесное оборудование.
[B] Стандартная комплектация экскаватора включает навес над креслом оператора с защитой от переворачивания и опро-
кидывания (ROPS/TOPS — Roll Over Protective Structure/Tip Over Protective Structure).
Система ROPS/TOPS соответствует стандартам ISO 12117-2 И ISO 12117.
[C] МУФТЫ НАВЕСНОГО ОБОРУДОВАНИЯ: доступны дополнительные муфты навесного оборудования.
ЭЛЕМЕНТ ОПИСАНИЕ ЭЛЕМЕНТ ОПИСАНИЕ
1 Руководство оператора 15 Кабина/навес (с системами ROPS/TOPS) [B]
2 Цилиндр рукояти 16 Задняя крышка
3 Быстроразъемные муфты дополнительной
гидравлики
17 Противовес
4 Стрела 18 Гусеницы
5 Рукоять 19 Стяжки (обе стороны)
6 Цилиндр ковша 20 Рамы гусениц
7 Звено ковша / муфта навесного оборудования
(при наличии) [C]
21 Отвал
8 Ковш [A] 22 Правая боковая крышка
9 Цилиндр стрелы 23 Узел подъема
10 Стяжки / узлы подъема
11 Цилиндр отвала
12 Поворотная платформа
13 Рычаги управления (джойстики)
14 Кресло оператора с ремнем безопасности
Н/Д9366
Н/Д9367
23
9
4
6
5
7
8
15
16
14
13
20
19
18
17
22
1
2
12
3
11
10
19
21
